12英寸150LB带颈对焊突面法兰结构

　　在石化、市政给排水、大型工业循环水、长输管线这类中低压大口径管路系统里，带颈对焊突面法兰是管线对接、阀门与设备进出口连接最常用的承压连接件，12英寸公称通径、150LB压力等级的规格，刚好覆盖DN300管径、Class150磅级的常规工况，适配多数常温、中温的水、油品、蒸汽、弱腐蚀性介质输送场景，是管路系统里实现刚性密封连接、便于后期检修拆装的核心部件。这类带颈对焊法兰的核心设计逻辑，是通过颈部的锥形过渡结构，把法兰盘与管道焊接位置的应力集中点分散开，相比平焊法兰，对焊结构的焊缝距离密封面更远，焊接产生的热变形不会直接影响密封面平面度，同时颈部的渐变壁厚能更好地承接管线运行时的轴向拉力、径向弯矩与压力波动带来的交变载荷，在管线启停、介质压力波动的工况下，密封可靠性远高于平焊结构。

　　从结构细节来看，该法兰的密封面采用突面（RF）形式，密封面凸起高度符合ASME B16.5标准要求，表面加工粗糙度控制在Ra3.2-6.3μm区间，适配缠绕式垫片、非金属平垫片、金属包覆垫片等多种常用密封垫片，安装时只需保证两片法兰的密封面平行度、螺栓预紧力均匀，就能实现可靠的静密封，突面结构的加工难度低、安装容错率高，是150LB这类中低压压力等级下性价比最高的密封面形式。法兰盘上的螺栓孔沿圆周均布，孔位的位置度、孔径公差严格匹配150LB压力等级的法兰标准，安装时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题，避免额外装配应力影响密封效果和长期运行的结构强度。

　　法兰颈部的内径与对接管道的外径完全匹配，焊接时采用全焊透结构，焊缝坡口角度预留合理，现场焊接作业时能保证根部焊透，减少焊缝内部缺陷，焊接完成后颈部与管道平滑过渡，不会出现介质流动的死角，降低管路内介质淤积、局部冲刷的风险。从安装边界来看，该法兰的总高度、法兰盘外径、螺栓孔中心圆直径、密封面外径都严格遵循对应压力等级和通径的标准尺寸，选型时无需额外核对非标准尺寸，只要管线通径、压力等级匹配，就能直接与同标准的阀门、设备法兰、管道法兰配对安装，不需要现场二次加工。

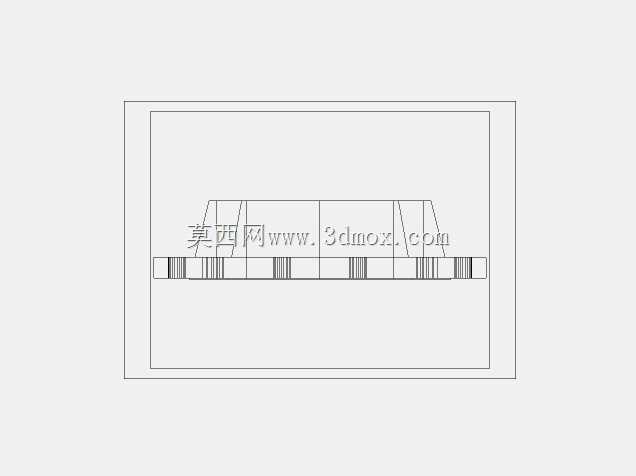

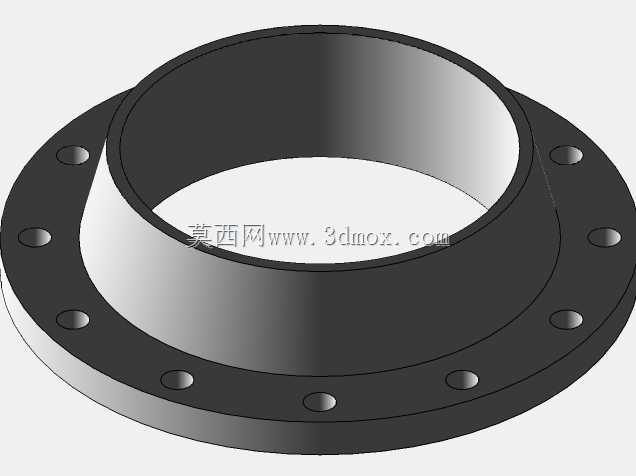

　　在实际工程应用里，这类法兰常出现在大型循环水泵进出口、换热设备的管线对接段、储罐的进出口接管位置，日常检修时只需拆卸连接螺栓就能拆开管路，更换阀门、清理管线或者检修设备时不需要切割管道，大幅降低后期运维的工作量和成本。建模过程中，重点还原了颈部的锥度过渡曲面、螺栓孔的均布位置、密封面的凸台结构，所有尺寸参数严格对应标准规范，结构工程师做管路布局设计时，可以直接调用该模型进行装配干涉检查，提前核对法兰与周边管线、支吊架、设备外壳的安装间隙，避免现场安装时出现空间不足的问题；做应力仿真分析时，模型的过渡圆角、壁厚变化都与实际产品一致，仿真得到的应力分布结果更贴近实际工况，能准确评估法兰在承压状态下的变形量，为螺栓选型、垫片选型提供准确的参考依据。需要注意的是，150LB压力等级对应的公称压力在常温下约为2.0MPa，随着介质温度升高，法兰的最高允许工作压力会相应折减，选型时要结合实际工况的温度、介质特性匹配对应的法兰材质和垫片类型，该模型的结构尺寸完全适配标准选型要求，可直接用于不同材质法兰的设计参考，不需要重新调整核心安装尺寸。
