气动轻型运输舱结构设计方案

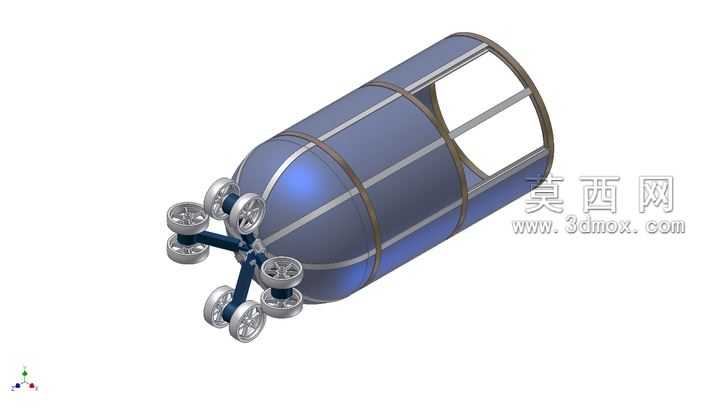

本作品为气动轻型运输舱三维建模设计，整体采用卧式圆柱承压舱体作为核心承载结构，建模过程中先通过草图绘制舱体的截面轮廓，使用旋转特征生成主罐体基础曲面，再通过扫掠特征构建罐体外部的环形加强筋结构，筋条沿罐体轴向等距排布，既保证舱体承压能力，又通过等截面设计控制整体重量。舱体前端设计有六组对称分布的导向轮组结构，轮组通过三叉式支架与罐体前端的连接座固定，建模时先完成单个轮体的参数化建模，包含轮缘、轮毂、轴承安装位的细节结构，再通过阵列特征完成六组轮组的对称排布，保证轮组与轨道配合时的受力均匀性。舱体尾部采用开放式框架结构，通过环形端框与三根轴向支撑梁连接形成装卸开口，框架与罐体的连接位置做了圆弧过渡处理，避免应力集中。材质渲染阶段，罐体主体采用哑光深蓝色金属漆材质，调整材质的粗糙度与金属度参数模拟轻质合金的表面质感，加强筋与支撑框架采用亮银色金属材质，轮组部分采用橡胶与金属组合材质，橡胶轮面设置细微的纹理贴图提升真实感，整体渲染采用柔和的侧方主光源搭配环境补光，清晰呈现结构的层次关系。设计思路围绕气动轻型运输的场景需求，在保证舱体结构强度的前提下尽可能缩减冗余重量，轮组结构适配专用轨道的运行需求，开放式尾部设计方便货物快速装卸，整体结构简洁规整，所有零部件的建模均遵循参数化设计原则，关键尺寸可根据实际运输载荷需求进行调整，各部件之间的装配关系清晰，连接位置预留了标准紧固件的安装位，具备实际生产加工的参考价值。
