电磁离合器传动部件三维结构设计

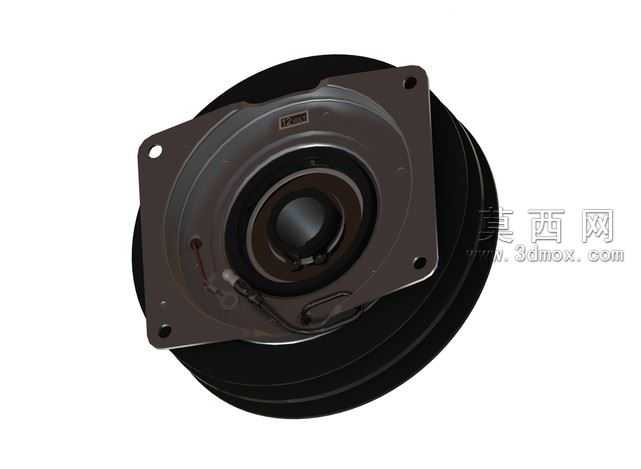

本作品为电磁式离合器传动组件的三维建模设计，整体采用SolidWorks平台完成全参数化建模流程，建模过程中严格遵循机械传动部件的实际尺寸比例与装配逻辑，对各组成部件的配合公差、安装定位关系做了精准还原。模型主体包含磁吸驱动轮盘、固定安装法兰、传动连接轴套三大核心结构，外观渲染阶段为轮盘主体赋予哑光黑色工程塑料与磨砂金属混合材质，表面的标识贴片采用亮面黄底搭配哑光灰底的分层材质表现，还原了实物表面的标识印刷质感，安装法兰部分做了金属镀锌的亮面材质处理，边缘的安装孔位做了倒角细节刻画，还原实际加工的工艺特征。结构设计上，轮盘内部预留了电磁线圈的安装腔体，磁吸工作面做了平整化处理保证吸合时的接触面积，传动孔位采用同轴度约束设计，保证动力传输过程中的运转稳定性，安装法兰的两个固定孔位采用对称布局，适配常规的设备侧壁安装场景。建模过程中对所有回转类特征采用旋转凸台命令生成，保证部件的圆度公差符合设计要求，装配体环境下对各活动部件添加了对应的机械配合约束，可直观演示离合器吸合、分离的动作过程，所有零部件均做了轻量化处理，在保留结构细节的同时保证模型的可编辑性，方便后续根据不同的传动功率需求调整轮盘尺寸、磁吸面直径、安装孔位间距等参数，适配不同的工业传动设备安装使用场景。
