LED照明用A15规格铝型材挤压结构

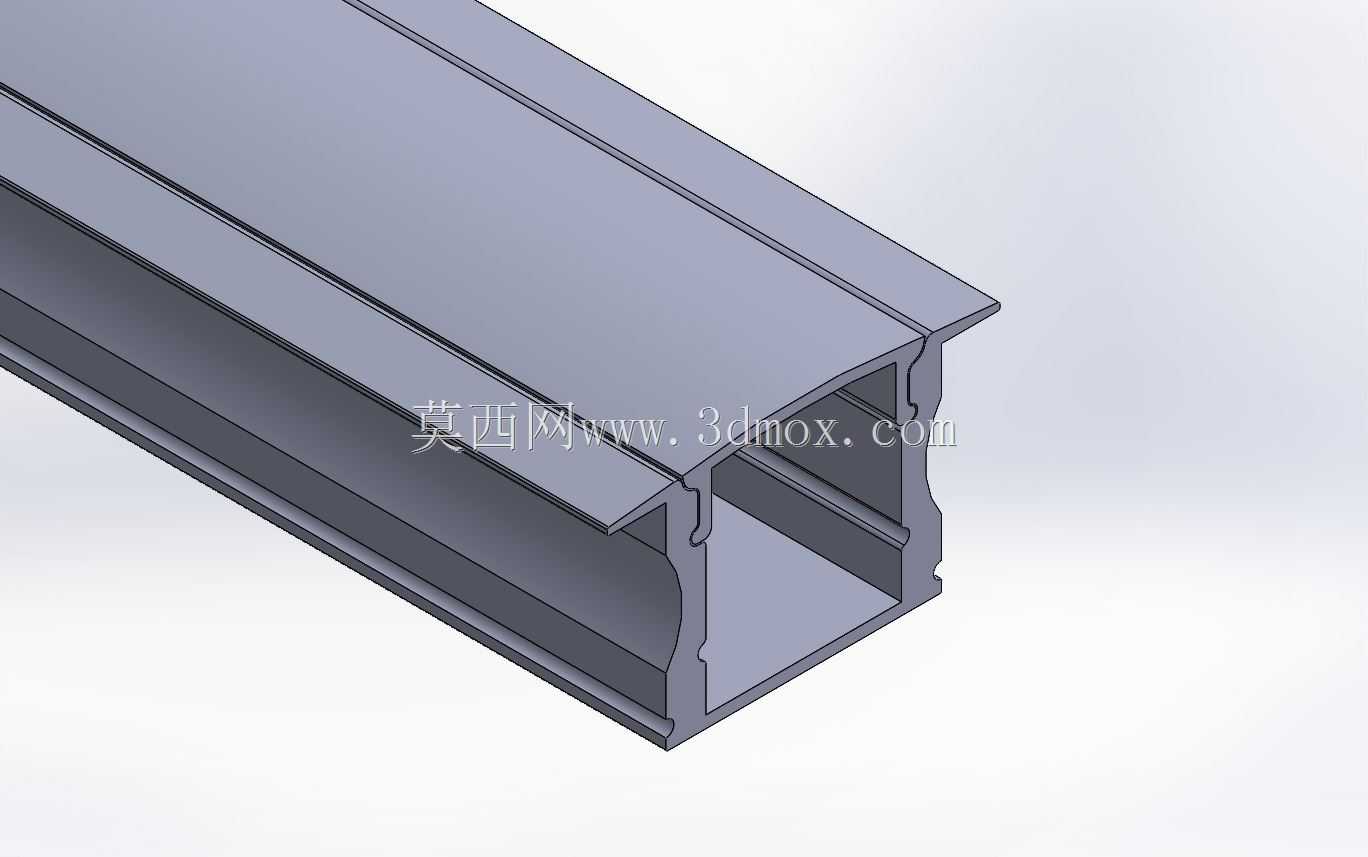

　　这款A15规格的铝型材，是专门针对LED照明领域开发的标准挤压型材，截面外轮廓尺寸控制在24.5x15mm，属于小尺寸线性照明配套的结构载体。从实际工程应用来看，这类型材最常出现在嵌入式线性灯、柜内照明条、超薄展柜灯、设备状态指示灯带的结构设计中，相比塑料壳体，铝基材本身自带散热属性，能快速带走LED灯珠工作时产生的热量，避免灯珠光衰过快，延长照明组件的整体使用寿命。

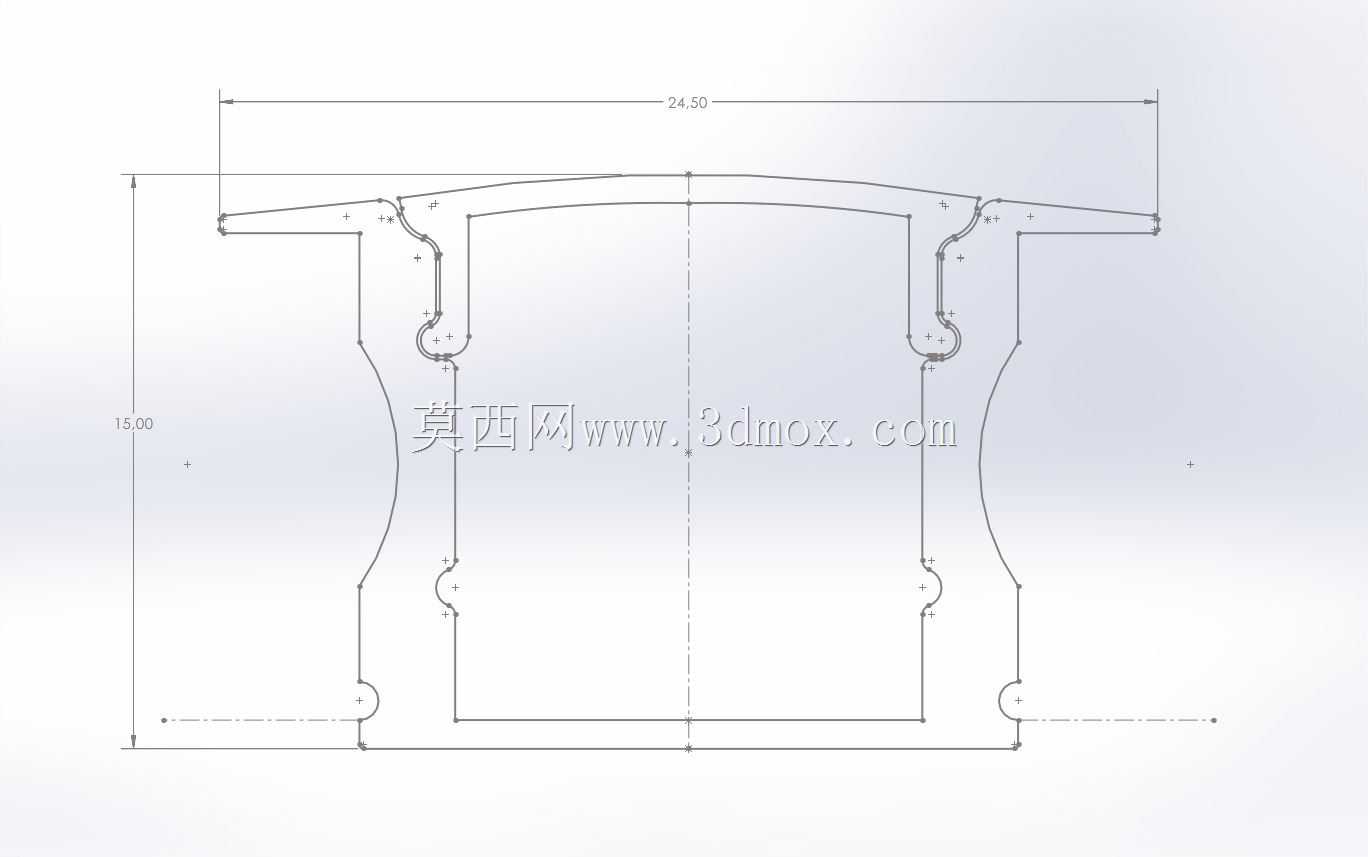

　　从截面结构设计来看，型材采用了带双侧安装翼边的腔体结构，上部的宽边翼缘既可以作为照明面的承托边，嵌入安装时能直接卡在预留的安装槽位内，不需要额外打固定孔，现场装配效率很高；下部的封闭腔体一方面可以内置LED灯板、驱动线路，预留的卡槽位能直接卡入PC扩散罩，不需要额外打胶或者加紧固件，另一方面腔体的加强筋结构沿着型材挤压方向布置，在壁厚控制在1.2mm的前提下，依然能保证整根型材的直线度，1米长度下的自然挠度不超过2mm，满足长条形照明产品的平直度要求。

　　设计这类挤压型材的时候，首先要考虑挤压工艺的可行性，截面的壁厚差控制在0.8mm以内，避免挤压成型时出现出料速度不均导致的型材扭曲；其次要匹配LED照明的通用安装边界，翼边的宽度设计为3mm，刚好适配市面上常见的8mm、10mm宽度的嵌入式安装槽，不会出现卡不进去或者间隙过大漏光的问题；型材内部的灯板卡槽宽度预留10mm，能兼容市面上绝大多数的低压LED硬灯条，不需要额外定制灯板，降低整套照明组件的采购成本。

　　在实际设备配套场景中，这类型材除了民用照明场景，也大量用在工业设备的内部照明，比如自动化机柜的内部检修照明、机床操作区的局部辅助照明，铝型材的金属外壳能起到一定的电磁屏蔽作用，避免驱动电路对设备的信号传输造成干扰；同时型材本身可以根据需求切割成任意长度，两端可以配套端盖封堵，也可以加装转角连接件拼接成矩形、L型的照明框架，适配不同设备的安装空间。作为结构件使用的时候，这款型材也可以作为小型设备的轻型承载梁，比如小型传感器的安装导轨、轻质面板的支撑框架，挤压成型的尺寸一致性好，批量装配的时候不需要二次修配，能有效降低生产环节的加工工时。
