槽板用200x350x1.6钣金挂装托架

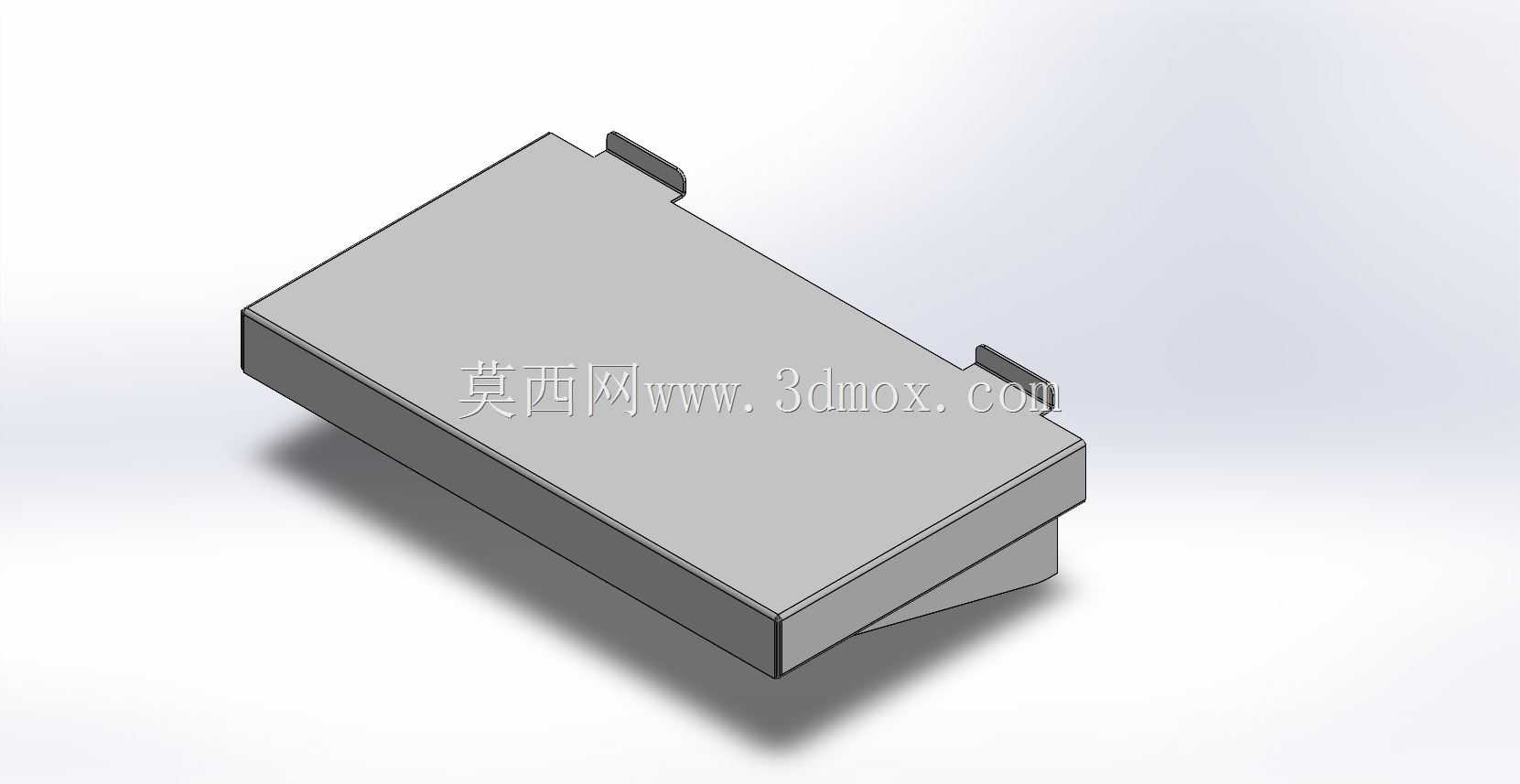

　　这款钣金挂装托架主要适配零售场景下的槽板展示系统，日常多用于便利店、五金门店、文创商铺的墙面陈列环节，可直接卡入标准槽板的挂装槽位，承载小型盒装商品、展示样品、轻型工具类货品，替代传统打孔安装的层板支架，无需对墙面做破坏性施工，调整陈列位置时仅需向上抬起托架即可移位，适配门店频繁调整货位的运营需求。从结构设计来看，整体采用1.6mm厚度的冷轧钢板做一体化折弯成型，没有额外的焊接拼接点位，所有折弯棱边都做了R0.8的圆角处理，避免安装和货品摆放过程中划伤操作人员或商品包装。主体承载面为200mm进深、350mm宽度的平整托面，边缘做了5mm高度的上翻边，既可以提升托面的整体抗弯折强度，也能防止放置在托架上的货品意外滑落。

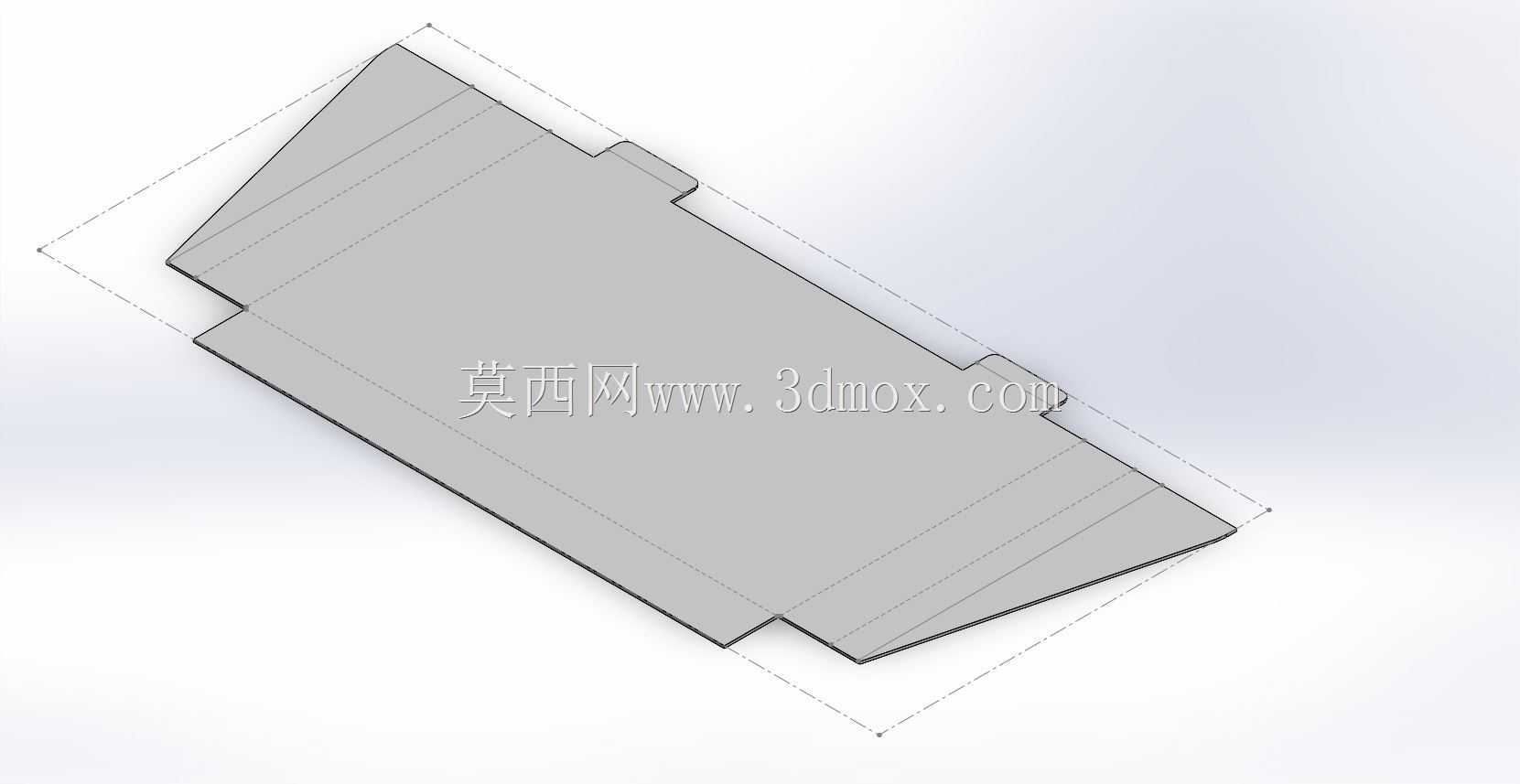

　　背部的两个挂装卡舌是整个结构的受力核心，卡舌的折弯尺寸严格匹配通用槽板的槽口宽度与深度，卡入后卡舌与槽板内壁的贴合间隙控制在0.2mm以内，避免挂装后出现左右晃动、前倾松脱的问题；卡舌根部做了局部压筋处理，在不增加板材厚度的前提下，将卡舌的抗剪切强度提升了40%以上，单托架的额定静载荷可以达到15kg，满足绝大多数轻型零售货品的陈列承重需求。设计过程中优先考虑了钣金加工的工艺可行性，整个零件的所有折弯方向都统一为同一侧，折弯工序无需反复翻转板材，单批次加工时的折弯效率可以提升30%；零件上没有额外的冲孔、攻丝工序，下料后仅需折弯、去毛刺、表面喷塑即可完成成品加工，加工成本控制在较低区间，适合批量采购使用。

　　安装边界方面，托架挂装完成后，托面距离槽板墙面的净进深为200mm，相邻两个托架的最小安装间距为100mm，搭配同系列的槽板槽位，可以组合出不同宽度的陈列承载面，适配不同尺寸的货品摆放；托面距离槽板卡槽的垂直高度为12mm，挂装后托面保持水平状态，不会出现前倾低头的问题，即使放置表面光滑的盒装货品也不会出现滑移。在实际门店应用中，这类托架除了摆放常规货品，还可以搭配透明亚克力挡板、价格条卡槽等配件，拓展出标价、货品防掉落的附加功能；由于整体为一体化钣金结构，长期使用不会出现塑料托架常见的老化脆断问题，表面喷塑层可以耐受日常清洁用的中性消毒剂擦拭，不会出现掉漆、锈蚀的问题，适配商业场所高频次清洁的使用需求。

　　结构受力校核阶段，针对卡舌根部的应力集中区域做了折弯圆角优化，将原设计的直角折弯改为R2的内圆角，分散挂装承重时的应力集中点，避免长期承重后卡舌根部出现疲劳断裂的问题；托面背部做了一道10mm宽度的纵向压筋，从卡舌根部一直延伸到托面前沿，进一步提升托面的抗弯折能力，当托面满载放置货品时，前沿的下挠量控制在1mm以内，不会出现肉眼可见的变形，保证陈列的平整美观。
