气密固定用6063T6铝合金挤压型材结构

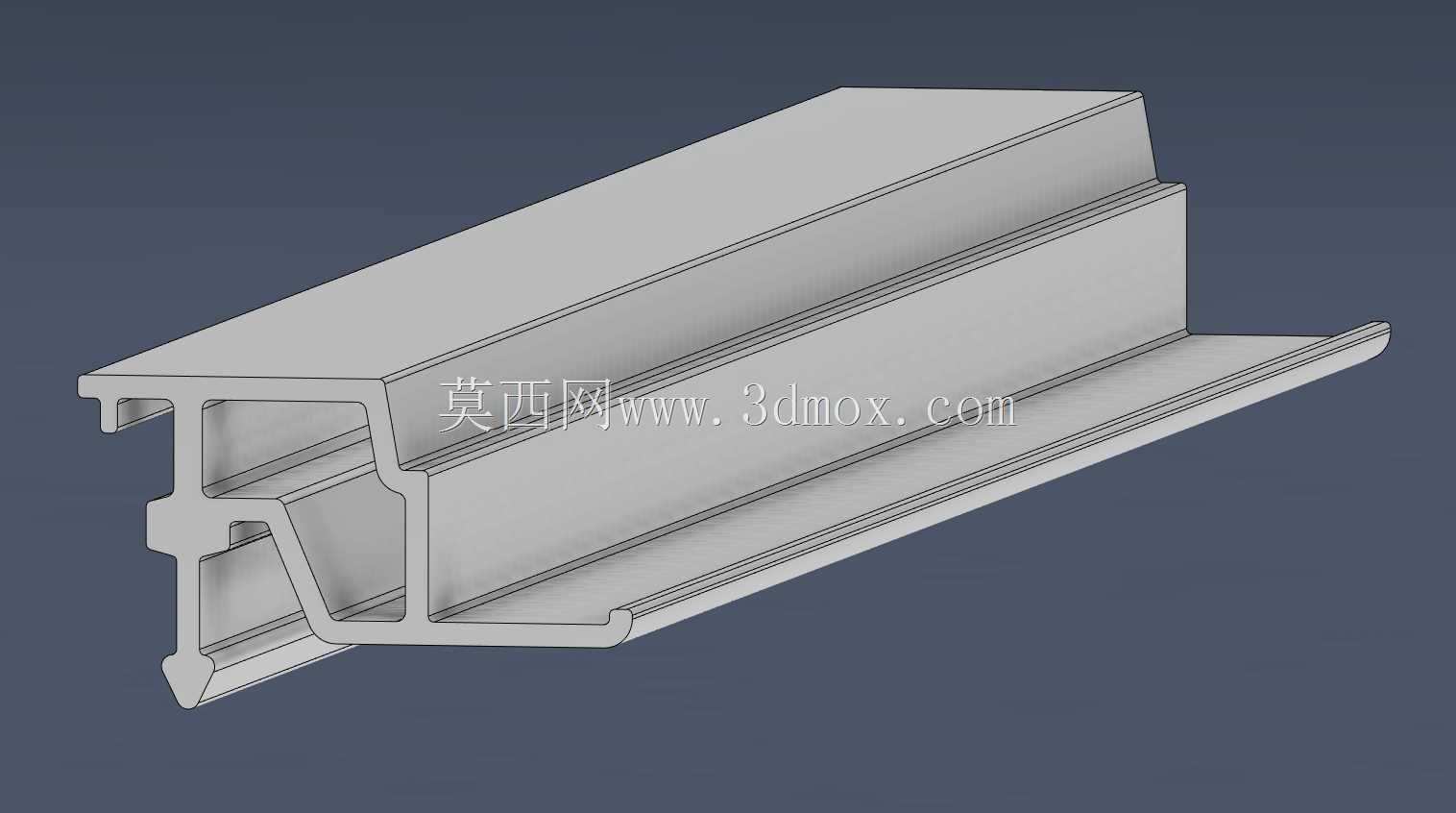

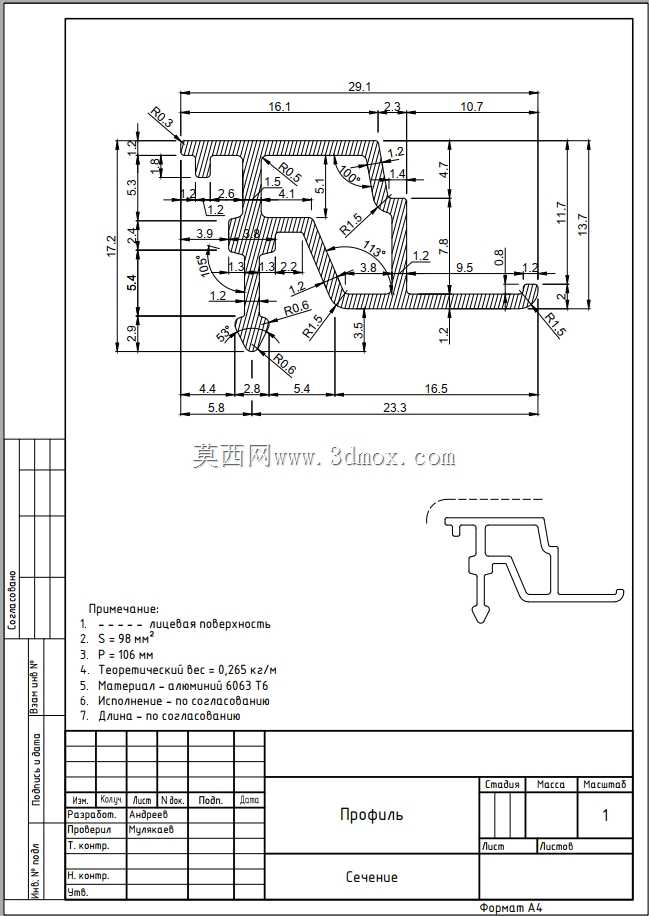

　　这款铝挤压型材采用6063T6铝合金材质加工成型，截面为多腔体异形结构，主要面向有气密密封要求的固定连接场景设计，常见于洁净围护结构、工业设备密封边框、特种门窗框架等对拼接缝隙密封性有较高要求的装配环节。从截面结构来看，型材设置了多道平行的安装卡槽与密封胶条嵌槽，不同腔体分别承担结构承重、密封嵌装、连接件避让的功能，外侧的平直安装边可通过压块或自攻螺钉与相邻构件实现刚性固定，内侧的阶梯式凸台既可以作为密封面的支撑基准，也能为相邻板材的插接提供定位限位，避免装配过程中出现错位偏移。

　　设计阶段针对挤压成型的工艺特性做了适配，所有截面转角均设置了符合挤压工艺要求的圆角过渡，避免尖锐转角导致的模具应力集中，同时壁厚控制在均匀区间，减少挤压生产过程中因金属流速不均产生的变形、扭拧缺陷，型材的截面尺寸公差可满足常规机械加工的装配精度要求，无需二次精加工即可直接用于装配。实际应用中，这类型材通常按需求长度裁切后，通过角码或专用连接件完成框架拼接，嵌槽内塞入对应规格的三元乙丙密封胶条后，可实现框架与板材之间的连续密封，阻断气体、粉尘的穿透路径，多腔体的结构设计在控制型材整体重量的前提下，提升了截面的抗弯抗扭刚度，即使在大跨度框架应用场景下，也能将受力变形量控制在密封要求允许的范围内。

　　型材外侧的延伸翻边可作为装饰面或打胶基面，装配完成后可在翻边与墙体或设备基体的接缝处打密封胶，进一步提升整体结构的密封连续性，内侧的空腔还可用于穿装线缆或填充保温隔音材料，拓展型材的功能适配性。建模过程中严格遵循挤压型材的截面成型规则，所有特征均沿拉伸方向保持一致，未设置侧向倒扣结构，可直接用于开模生产的截面参考，也可用于整体框架的装配干涉校验，帮助设计人员提前预判装配过程中可能出现的卡槽对位偏差、连接件干涉等问题，缩短整体结构的设计迭代周期。
