多规格墙装板墙置物挂钩支架结构

　　这类板墙挂钩支架主要适配零售场景的槽板展示系统，在品牌门店、商超展陈、家用墙面收纳、工作室工具挂装场景中都有广泛应用，核心作用是在垂直墙面拓展置物承载面，替代传统打孔安装的层板托架，无需对墙面做大面积破坏，依托标准槽板的卡扣结构即可完成快速装拆，调整展示位置时不需要额外辅助工具，适配门店换季调整陈列布局、家庭收纳区灵活变更置物层级的实际需求。

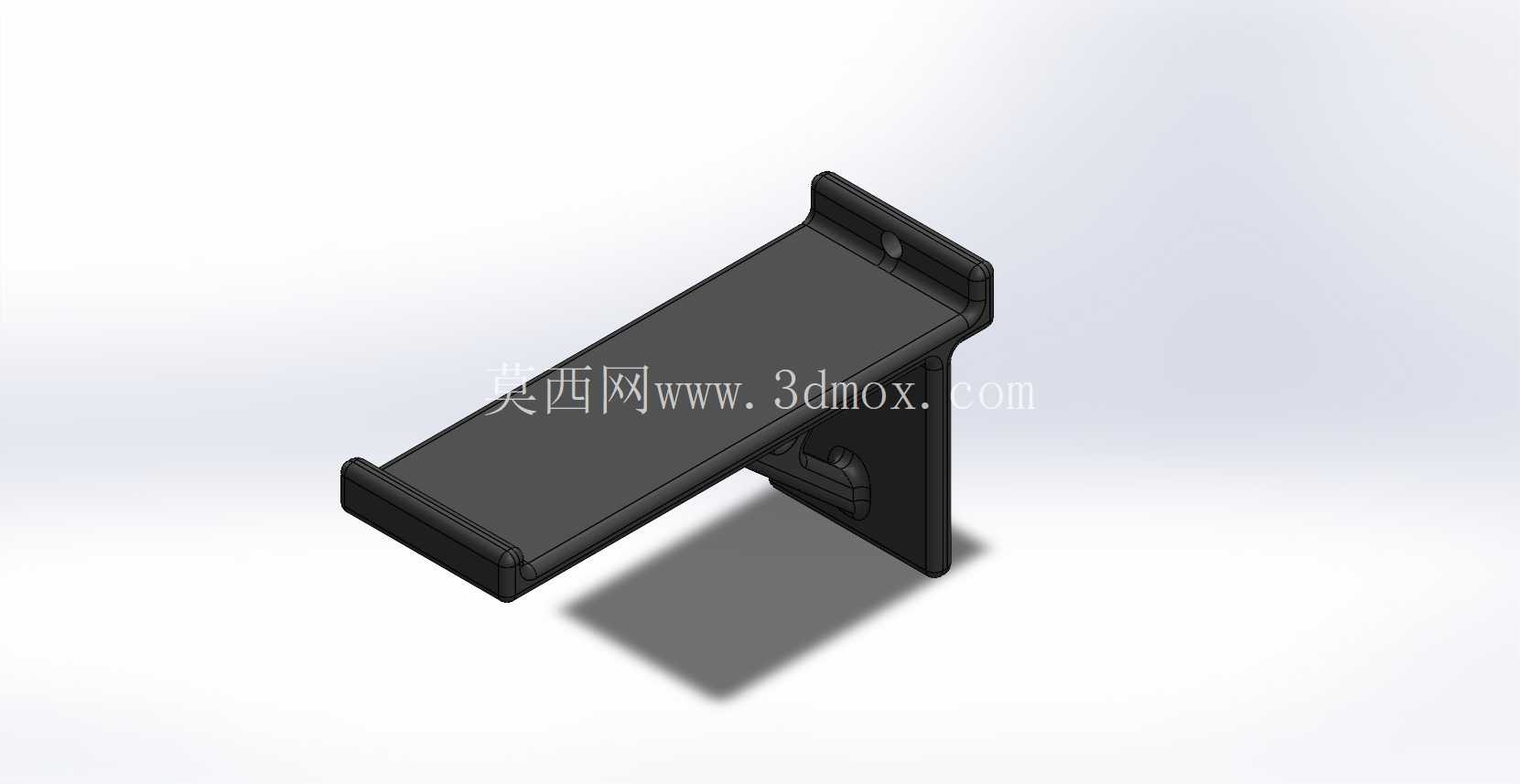

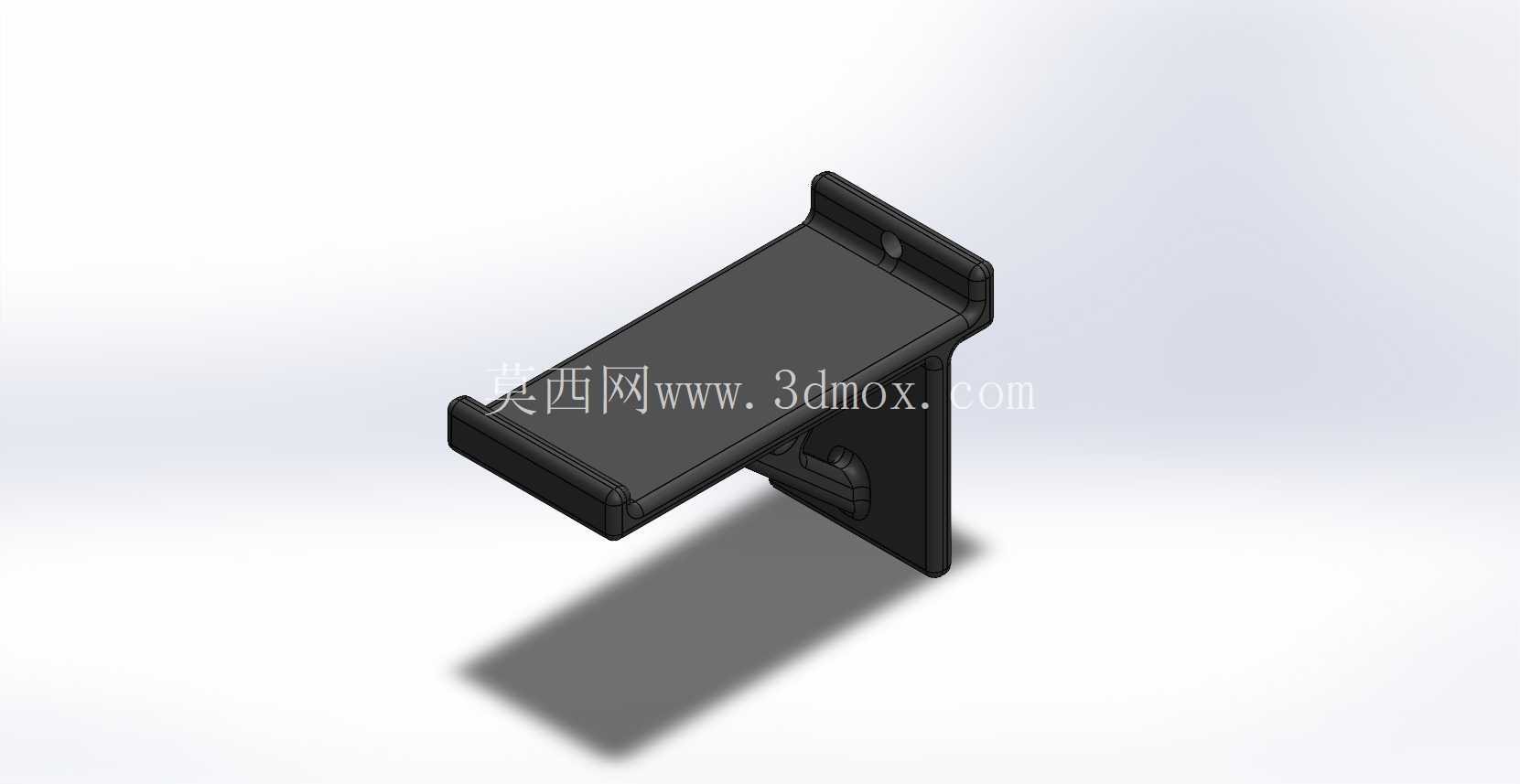

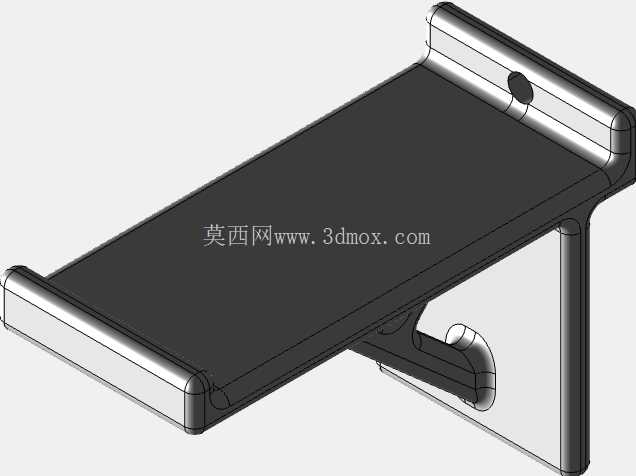

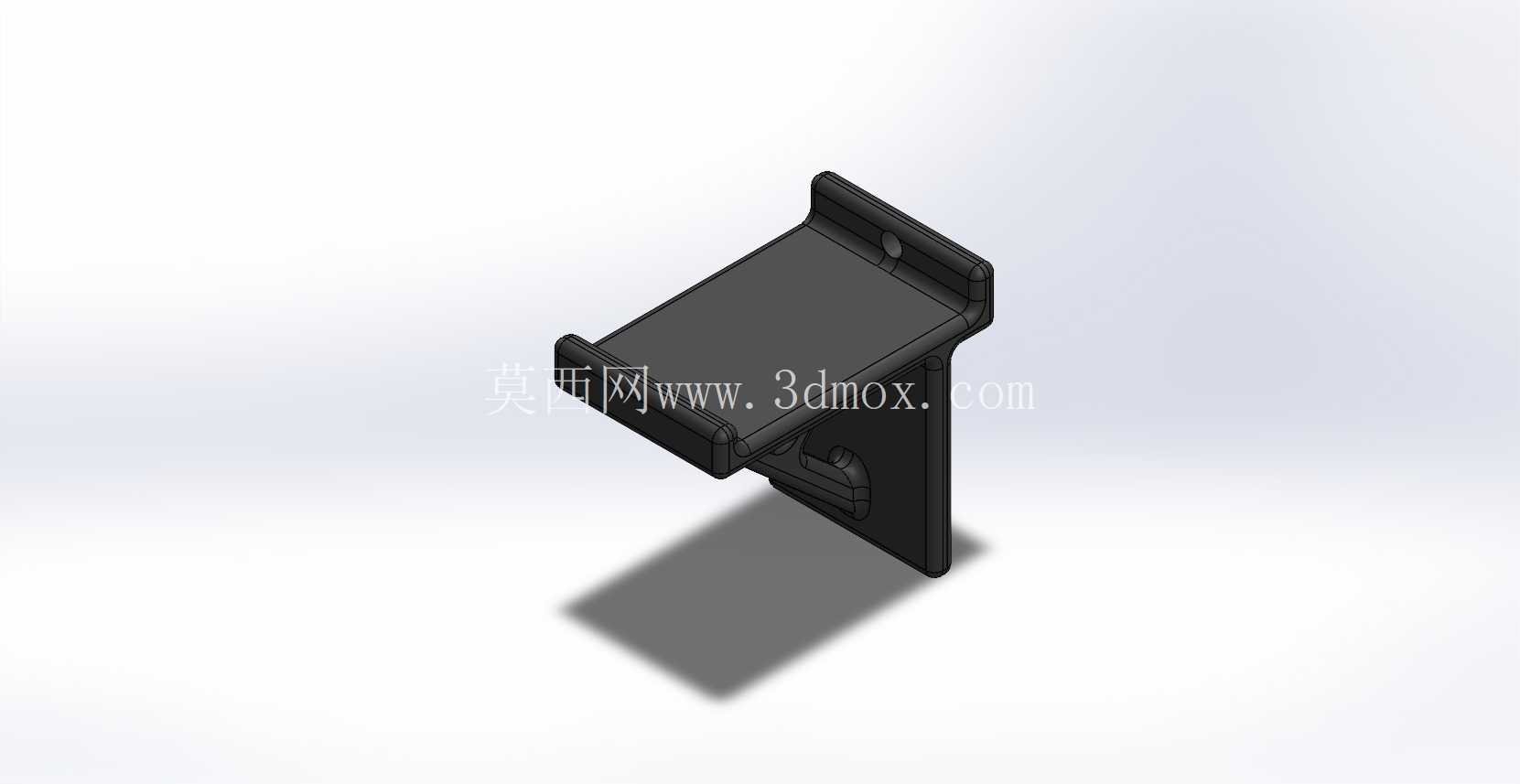

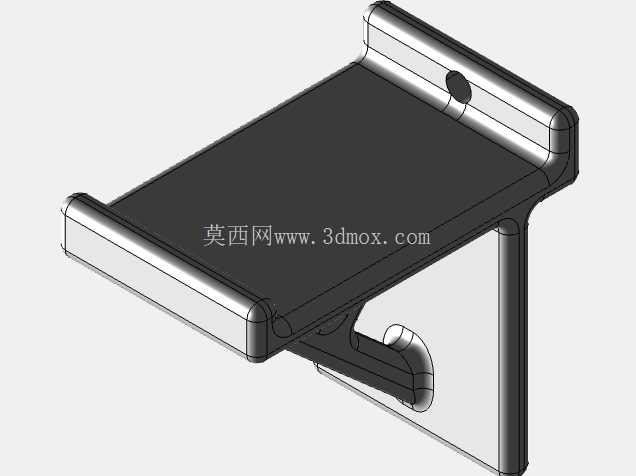

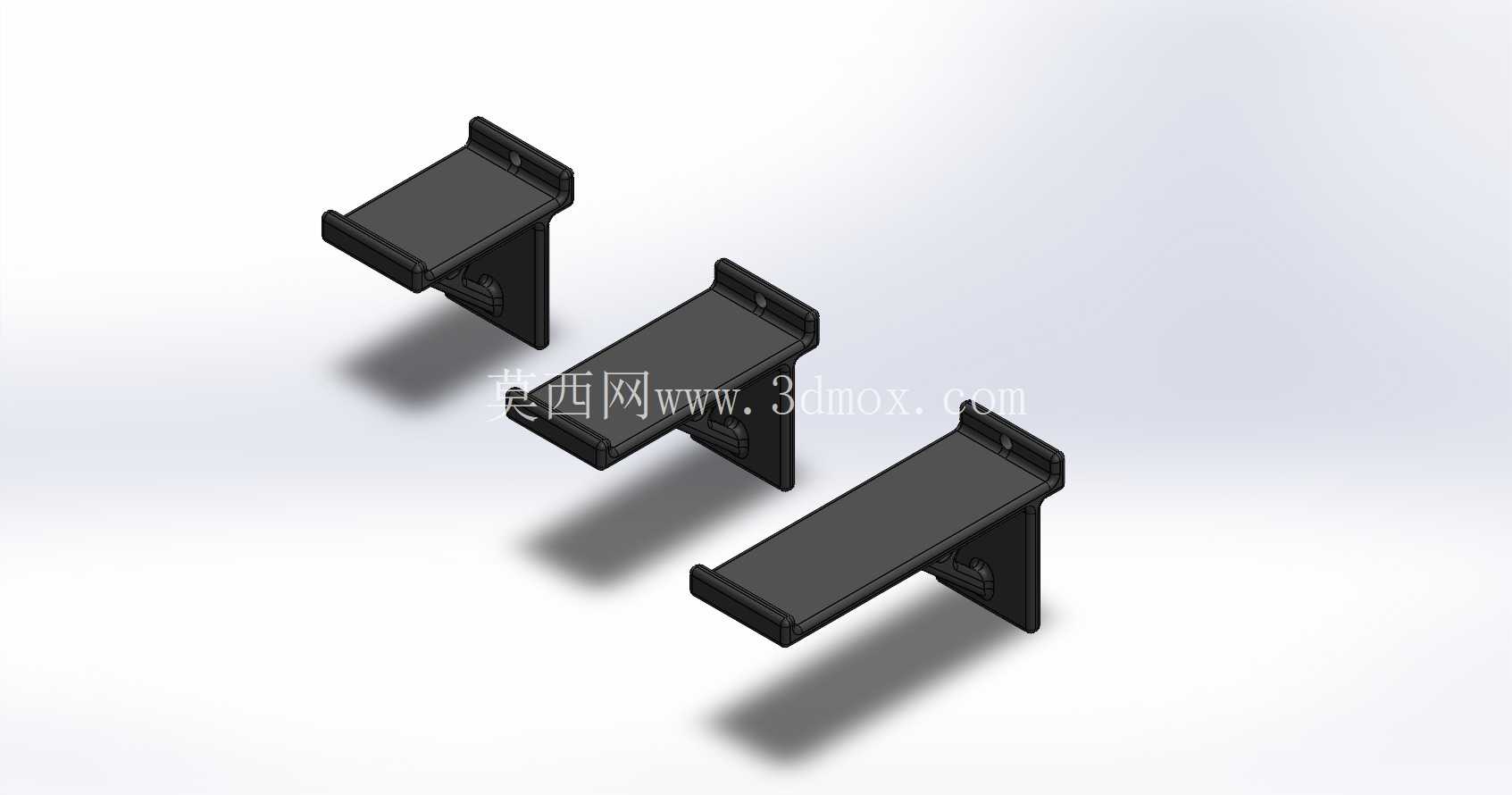

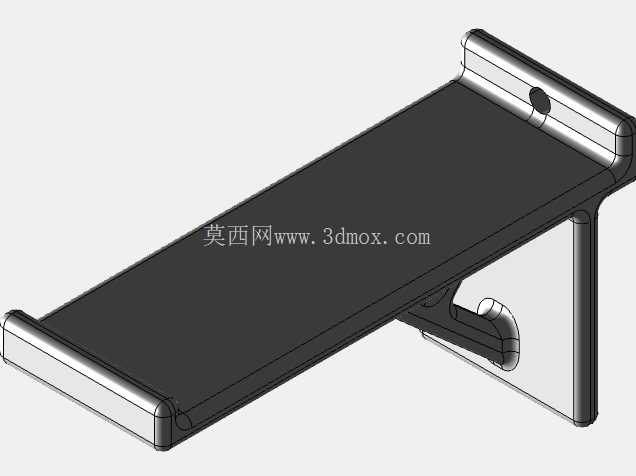

　　从功能特性来看，该系列支架共设置三种不同伸出长度的规格，分别对应50毫米、75毫米、100毫米的挂钩伸出尺寸，不同长度可匹配不同重量、不同进深的置物需求：50毫米规格适合悬挂轻质配饰、小型工具、袋装零售货品，单点位承载冗余控制在小载荷区间，避免长支架承载轻物时的材料浪费；75毫米规格适配中等进深的置物托盘、中型包装货品、常用手动工具，兼顾承载能力与空间占用的平衡；100毫米规格可承托进深更大的展示盒、叠放衣物、小型家用摆件，伸出长度足够避开墙面突出的走线、踢脚线等结构，保证置物面保持水平状态。支架主体采用L型承载结构，垂直段设置与标准槽板匹配的卡扣挂耳，挂耳做了加厚止退设计，卡入槽板后不会因置物重心偏移出现滑脱、翘边问题；水平置物段前端设置向上的挡边，可防止放置在支架上的货品、物件滑落，挡边高度控制在5毫米以内，不会遮挡置物面的展示视线，同时能给托盘、置物盒的底部提供定位限位，避免物件受外力触碰后从支架前端坠落。

　　设计过程中优先考虑了安装适配性与结构强度的平衡，垂直安装段的卡扣间距严格匹配通用槽板的标准槽距，不需要额外定制配套槽板，可直接适配市面流通的常规槽板展示墙，安装时仅需将卡扣对准槽位向下按压即可完成固定，拆卸时向上抬起支架即可脱离槽位，单点位安装耗时不超过两秒，非常适合需要频繁调整陈列布局的零售场景。结构受力方面，L型转折位置做了三角加强筋设计，加强筋从垂直安装段中部延伸至水平置物段的三分之二位置，在不增加整体材料厚度的前提下，将支架的整体抗弯强度提升40%以上，避免长期承载重物时水平段出现下弯变形；支架所有外露边缘都做了R1.5的圆角倒钝处理，安装和调整过程中不会划伤操作人员的手部，也不会刮蹭放置在支架上的货品包装、衣物面料。

　　安装边界上，该系列支架的垂直安装段高度统一为80毫米，卡入槽板后突出墙面的总厚度为12毫米，不会过多占用墙面与置物面之间的空间；水平置物段的宽度统一为40毫米，相邻两个支架的最小安装间距可控制在100毫米，可根据承载物件的宽度灵活调整支架排布密度，承载轻质物件时间距可适当放大，承载较重物件时可缩小间距增加支撑点位。支架的整体壁厚控制在2.5毫米，采用常规注塑或钣金折弯工艺均可实现量产，材料可根据使用场景选择ABS工程塑料或冷轧钢板：塑料材质适合零售展示场景，重量轻、不会锈蚀、可做不同颜色表面处理匹配门店装修风格；钣金材质适合工具挂装、仓储置物场景，承载能力更强，抗冲击性能更好，适合存放重量较大的工具、货品。在实际选型过程中，可根据单点位承载重量选择对应材质与伸出长度的规格，搭配同系列槽板使用时，整体墙面的承载能力由槽板本身的安装强度决定，支架本身的单点位静载承载可达到5千克（塑料材质）与15千克（钣金材质），完全覆盖日常展陈与收纳的载荷需求。
