减压阀用弯板支撑座轴架结构设计

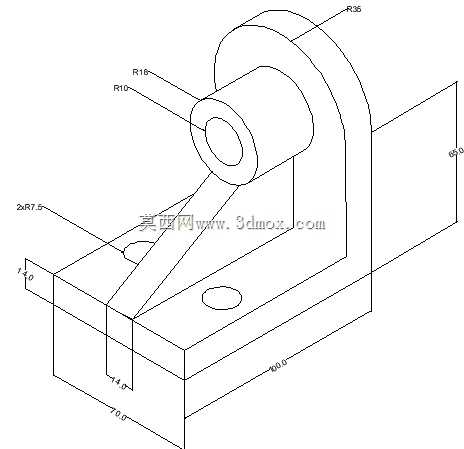

　　该支撑轴架是减压阀配套安装结构中的核心承载构件，主要应用在工业管路减压阀组的集成安装场景中，承担支撑阀杆传动组件、定位调节机构的作用，在化工流体输送、市政供水管网、工业气动控制系统的减压阀安装工位都能见到这类结构的身影。从结构功能来看，上部的同轴圆筒结构是核心的轴系安装位，内孔用于穿装减压阀的调节转轴，两端的R16、R10圆弧过渡设计，既可以消除轴孔根部的应力集中问题，也能避免装配时转轴与座体发生棱角磕碰，保证转轴转动过程中无卡滞，满足减压阀压力调节时的转动顺滑度要求。

　　下部的矩形安装底板是整个构件的安装基准面，底板上预留的两个沉头安装孔，用于通过螺栓将整个轴架固定在减压阀的阀体基座上，底板的长度方向尺寸为100mm，宽度方向尺寸为70mm，安装孔的中心距为44mm，这些尺寸边界完全匹配常规通径减压阀的基座安装孔位，不需要额外做转接板适配，能直接完成装配。连接上部轴筒和下部底板的弯板立壁采用R36的大圆弧过渡，配合斜向布置的三角形加强筋，能大幅提升整个构件的抗扭、抗弯载荷能力——毕竟减压阀在调节压力的过程中，转轴会受到流体压力带来的径向冲击力，加强筋的存在可以避免立壁在长期交变载荷下出现变形，保证轴孔的同轴度长期稳定，不会因为结构变形导致转轴卡涩、压力调节精度下降。

　　设计过程中特意将所有外露棱角都做了圆弧倒角处理，没有尖锐的加工棱边，一方面是降低加工过程中的应力集中风险，提升构件的疲劳强度，另一方面也能避免装配调试人员被锐边划伤，符合机械结构的安全设计要求。从建模逻辑来看，整个结构采用对称基准布局，以轴孔的中心轴线为设计基准，向下延伸出立壁和底板，所有尺寸都从基准面出发标注，能有效控制加工时的尺寸累积误差，不管是采用铣削加工还是3D打印快速成型，都能轻松保证各形位公差要求，轴孔的圆柱度、底板安装面的平面度都能满足减压阀组件的装配精度要求，不会出现装配错位的问题。这类支撑结构虽然不属于减压阀的阀体过流部件，但却是保证调节机构长期稳定运行的关键承载件，结构设计的合理性直接影响减压阀的调节精度和使用寿命。
