带圆孔凸台组合式机械基座结构设计

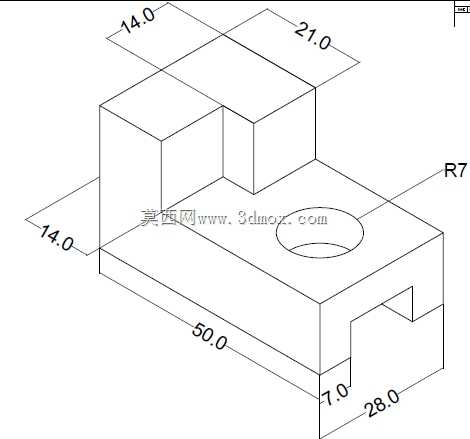

　　这类组合式带孔基座结构，多应用在小型液压阀组、气动控制回路的安装承载场景中，作为减压阀类元件的配套安装基体，承担元件定位、载荷传递、管路排布支撑的核心作用。从结构设计逻辑来看，整体采用分层块体组合的构型，底部基板设置通长安装卡槽，卡槽宽度尺寸为7.0，卡槽单侧延伸长度28.0，可直接卡接在标准工业铝型材导轨上，无需额外加工安装孔位，适配车间现有气动、液压站的型材架快速装配需求，能大幅缩短现场安装调试的周期。基板总长度控制在50.0，前端伸出段长度14.0，预留出足够的管路接头安装空间，避免阀件接管后与相邻安装部件产生干涉。

　　基板上表面设置的R7圆孔为阀件定位安装孔，孔位与基板边缘保持足够的壁厚距离，保证装配后螺栓连接的结构强度，不会因长期受流体脉冲载荷出现孔位开裂的问题。上部两个凸台采用错位排布设计，单个凸台的长宽尺寸分别为14.0与21.0，凸台高度匹配常规减压阀的安装基面高度差，可直接作为阀件侧装的定位靠面，省去装配时的反复调平步骤。设计过程中特意将凸台与基板做一体化实体构型，没有采用拼接装配结构，避免多零件装配带来的累积误差，同时提升整体结构的抗振性能，适配工业现场设备运行时的持续振动工况，不会因长期振动出现连接松动。

　　从安装边界来看，整体结构的最大外轮廓尺寸规整，无外伸的薄弱易损结构，在做三维建模时可直接通过拉伸、切除命令完成特征构建，特征树逻辑清晰，后续做工程图导出时，尺寸标注可直接对应加工工序，下料、铣型、钻孔的工序基准统一，能有效降低机加工的装夹次数，提升零件加工的良品率。结构的壁厚设置均匀，没有出现突变的厚大截面，在做铸件毛坯生产时可避免缩孔、缩松的铸造缺陷，若采用型材直接铣削加工，也能减少材料的去除量，降低加工成本。上部凸台的错位排布还预留出了手动调节旋钮的操作空间，现场调试减压阀压力参数时，工具可直接伸入操作，不会被相邻结构遮挡，符合人机工程的装配调试要求。底部卡槽的尺寸公差可按H7级精度设计，与标准导轨的配合间隙控制在合理范围，既保证安装时的顺畅推入，又能避免装配后出现横向窜动，保证阀件运行时的位置精度。
