带圆柱凸台方形底座组合式机械构件

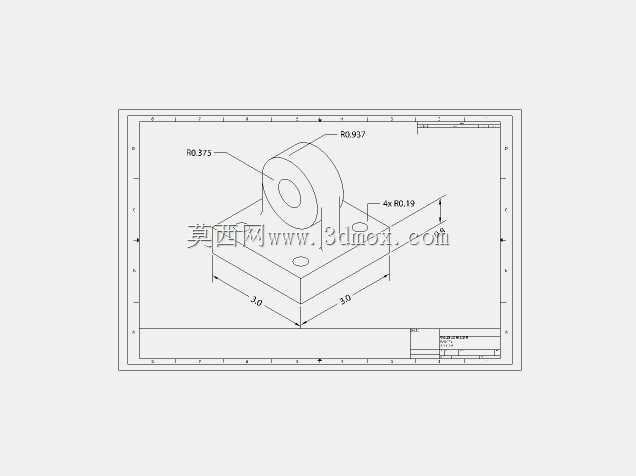

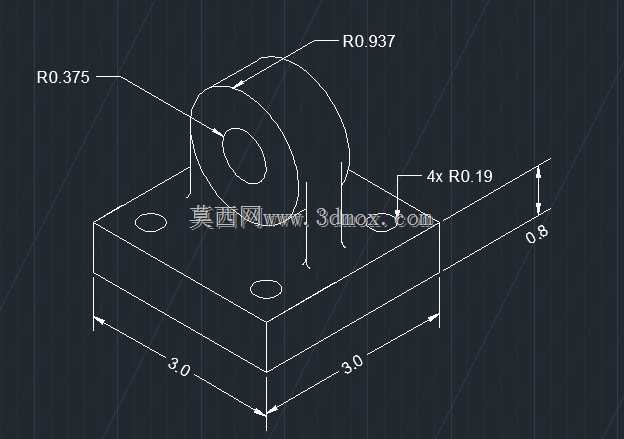

　　这类带圆柱凸台的方形底座组合构件，多应用在小型流体控制回路、气动系统的阀组安装工位，也可作为精密检测仪器的定位支撑座使用，承担着承载上部功能部件、提供稳定安装基准的核心作用。构件整体采用方形底板加垂直圆柱凸台的组合结构，底板部分长宽尺寸均为3.0单位，厚度为0.8单位，平整的底面可直接贴合安装基面，四个角位置设置R0.19的圆角过渡，既避免了锐边磕碰带来的安装划伤风险，也能减少应力集中带来的长期使用形变问题。底板上预留的两个通孔可配合紧固件完成构件在安装面的固定，孔位布局对称，安装时受力均匀，不会出现单侧翘起的定位偏差。

　　上部的圆柱凸台与底板采用垂直一体式结构，凸台外圆半径为R0.937，中心设置半径R0.375的内孔，这个内孔可作为流体通道、轴类零件穿装孔或者定位销配合孔使用，根据实际应用场景的不同，可在内孔壁加工螺纹、密封槽或者配合公差面，满足不同的装配需求。设计时特意将圆柱凸台设置在底板的单侧位置，预留出足够的底板平面空间，方便周边管路、接线或者相邻构件的布局，不会出现安装干涉问题。凸台与底板的衔接位置做了自然的圆弧过渡，避免直角衔接处的应力集中，在承受上部载荷或者流体压力时，衔接位置不会出现应力断裂的隐患。

　　从建模逻辑来看，这类构件优先采用基体拉伸生成底板，再叠加凸台拉伸特征，之后通过切除特征生成内孔与安装孔，最后添加圆角特征完成整体结构，建模过程中所有尺寸都严格遵循装配公差要求，安装孔的位置度、凸台内孔与底面的垂直度都能满足常规工业装配的精度要求，既可以作为独立的支撑零件使用，也可作为集成阀组、小型动力头的基体部分进行二次拓展加工，适配不同的工业装配场景。在实际选型使用时，可根据工况载荷调整构件的壁厚与圆角参数，若用于高压流体回路，可适当增加凸台壁厚与底板厚度，若用于轻载定位场景，也可在保证结构强度的前提下做轻量化镂空处理，适配不同的设备安装空间与载荷需求。
