ASME标准3-1/2寸凸面盲板法兰结构

　　在石油化工、市政给排水、工业流体输送的管路系统中，盲板法兰是实现管路末端封堵、分段隔离的核心承压连接件，这款符合ASME 16.5标准的3-1/2寸凸面盲板法兰，主要应用于中低压工况下的管路临时封堵、检修段隔离以及终端管路封闭场景，相比普通平盖封堵结构，凸面密封结构的法兰能够在螺栓预紧力作用下，让密封垫片获得更均匀的压应力，有效降低介质泄漏风险，适配石棉橡胶垫、金属缠绕垫、聚四氟乙烯垫等多种常用密封垫片，满足水、蒸汽、油品、弱腐蚀性化工介质等不同输送场景的密封需求。

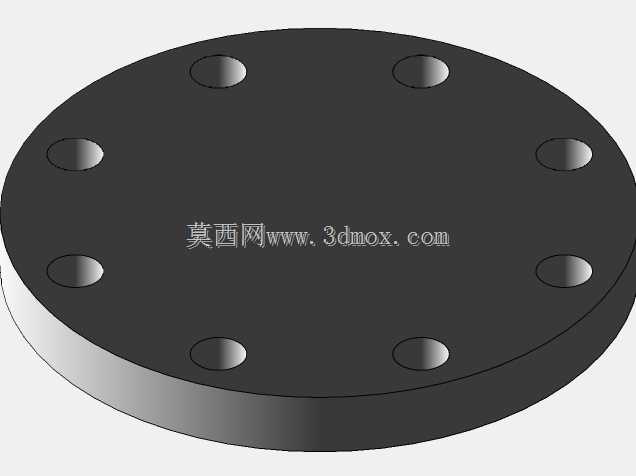

　　从结构设计逻辑来看，这款盲板法兰采用整体锻造毛坯加工成型，本体为圆盘式实心结构，不存在贯通的介质流道，盘面沿圆周均匀分布8个螺栓通孔，孔位的分度圆直径、孔径尺寸完全匹配同压力等级同规格的凸面对焊法兰、平焊法兰的安装尺寸，能够实现直接配对安装，无需额外加工适配。凸面密封面位于法兰盘面的中心区域，凸起高度符合ASME标准对应规格的尺寸要求，密封面表面加工粗糙度控制在Ra3.2-Ra6.3区间，既能够保证垫片与密封面的充分贴合，又不会因为表面过于光滑导致垫片受压后滑移错位。法兰的厚度尺寸经过承压强度校核，能够承受对应压力等级下的管路内压、螺栓预紧力以及管路热胀冷缩产生的附加应力，避免运行过程中出现法兰盘变形导致的密封失效。

　　在安装边界层面，这款法兰的外径尺寸严格遵循标准规范，安装时相邻螺栓孔的跨距偏差、密封面与法兰背面的平行度公差都控制在标准允许范围内，现场安装时无需额外修配，只要按照对角顺序分次拧紧螺栓，达到标准规定的预紧力矩即可实现可靠密封。不同于焊接式管帽结构，这种盲板法兰属于可拆卸式封堵结构，在管路后期需要延伸、加装支路或者检修内部设备时，只需要拆卸连接螺栓即可移除封堵，不需要切割管路，能够大幅降低现场改造、检修的工作量，在需要定期切换管路通路、设置检修隔离段的工艺管线上应用十分广泛。

　　设计过程中充分考虑了现场安装的通用性，螺栓通孔采用略大于螺栓公称直径的尺寸设计，能够补偿管路安装时的少量同轴度偏差，降低现场安装的对中难度，法兰的外缘做了小尺寸倒角处理，避免安装搬运过程中锐边划伤操作人员，也能减少安装时与相邻构件的磕碰损伤。
