圆锥圆柱正交相贯结构练习模型

　　这套圆锥圆柱相贯结构，是阀门流体通道设计、管路变径连接场景中非常典型的基础结构单元，在减压阀、调节阀的流道过渡段设计中应用极广。做这类结构建模的时候，首先要考虑的是相贯线的生成精度，很多新手做相贯结构容易直接用布尔运算硬切，切出来的相贯线在曲面展开做钣金下料的时候会出现尺寸偏差，实际车间下料卷制后对接焊缝会出现错边，尤其是承压管路的话，错边量超标会直接导致焊缝应力集中，打压测试的时候容易出现渗漏甚至开裂。

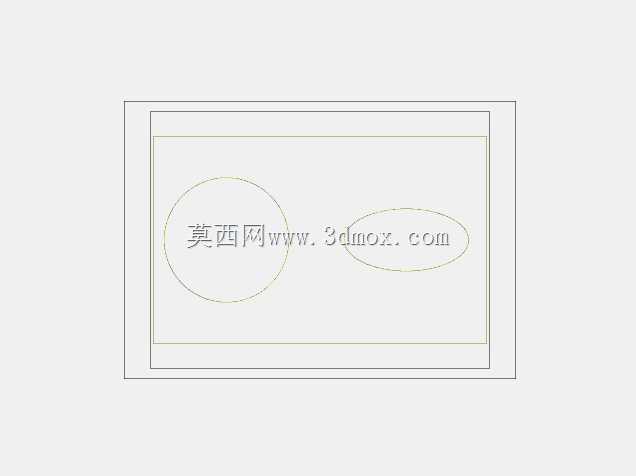

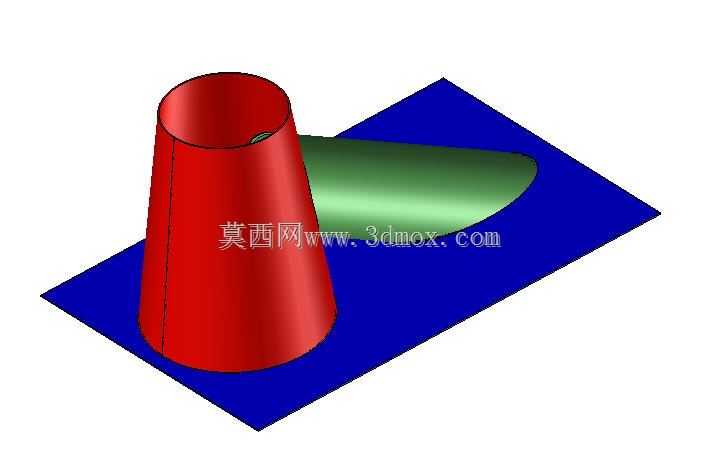

　　从结构本身来看，直立的圆锥段是典型的变径过渡结构，下端口径大、上端口径小，水平圆柱段是等径直管段，两者正交相贯的位置是整个结构的应力集中区，做结构设计的时候要注意相贯位置的圆角过渡处理，不能直接做尖锐棱边，不然流体经过的时候会在棱边位置形成涡流，不仅会增加管路的流阻，长期带压运行还会对管壁造成冲蚀，缩短部件的使用寿命。

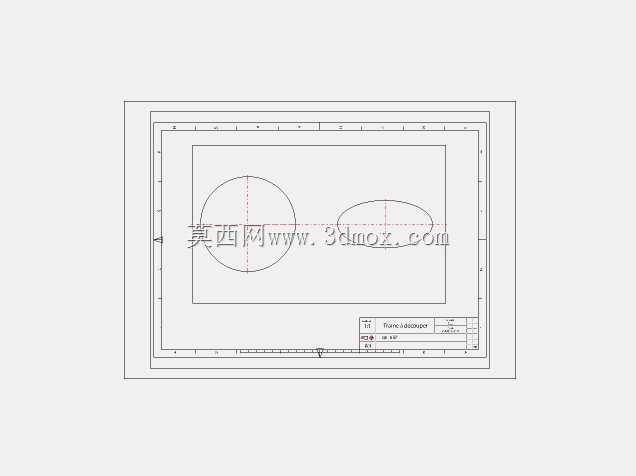

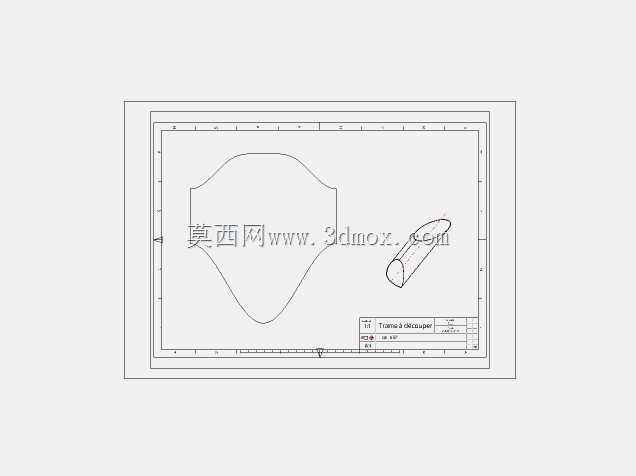

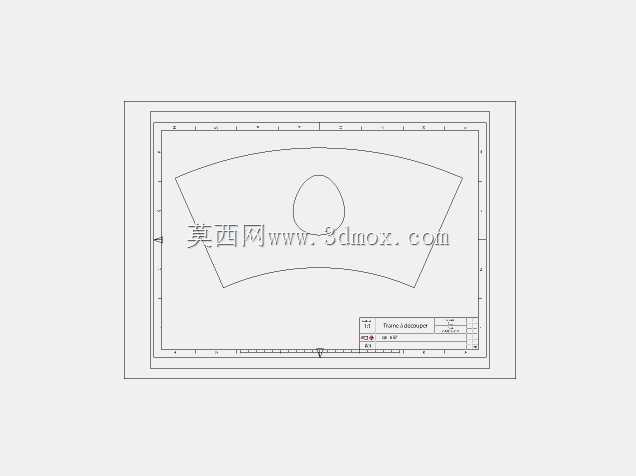

　　建模过程中要先确定两个构件的安装边界：圆锥段的下端口需要和底部安装基准面完全贴合，保证安装时的密封面平面度，水平圆柱段的轴线要和圆锥段的轴线保持垂直相交，不能出现轴线偏移，不然实际加工出来的相贯口会出现一边缝隙大一边缝隙小的问题，后续焊接或者法兰对接都没法保证装配精度。做曲面展开计算的时候，要注意圆锥面是可展曲面，圆柱面也是可展曲面，但相贯线位置的展开点坐标需要逐点投影计算，不能直接用近似圆弧代替相贯线，不然展开后的下料样板卷制后，和圆柱段的对接边没法完全贴合。

　　这类结构除了用在阀门流道上，在通风管路、物料输送管路的变径三通位置也经常用到，设计的时候还要考虑内部流体的流向，如果是从圆锥段向圆柱段输送介质，相贯位置的过渡曲面要做顺滑处理，减少介质流动的阻力损失；如果是承压工况，还要根据设计压力计算圆锥段和圆柱段的壁厚，相贯位置的壁厚要做适当加厚，抵消应力集中带来的强度削弱。很多刚入行的结构工程师做这类相贯结构的时候，容易忽略安装基准的统一，把圆锥的底部基准和圆柱的端面基准设成不同的坐标系，后续出工程图的时候尺寸标注会出现基准不统一的问题，车间加工的时候没法按图找正，很容易出废品。实际建模的时候要把两个构件的公共相交轴线作为辅助基准，所有尺寸都从这个基准和底部安装基准出发标注，这样不管是后续做工程图还是做数控加工编程，基准统一了，加工出来的零件装配精度才能得到保证。另外做这类相贯结构的三维模型，还要注意曲面的连续性，相贯线位置的曲面要做到G1连续，不然导入有限元分析软件做应力仿真的时候，网格划分会在不连续的位置出现畸变，算出来的应力结果偏差很大，没法指导实际的结构优化。
