SMCA500带壳减振弹簧支架结构

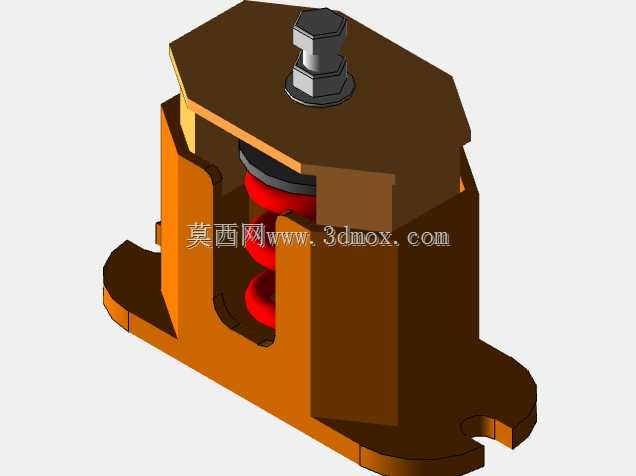

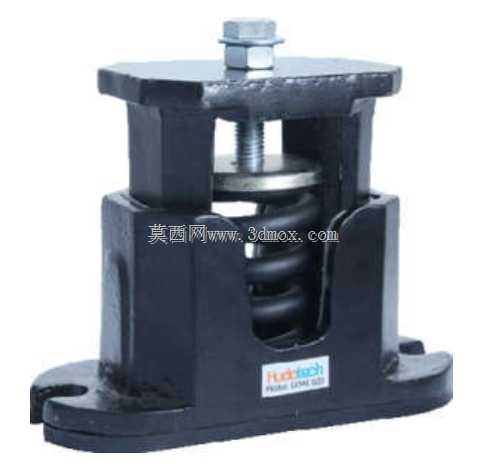

　　这款带壳弹簧支架常配套减压阀类管路调压设备使用，在工业流体输送管网、车间工艺管线、中小型动力设备的减振安装场景中都能见到它的身影，核心作用是通过内置弹簧的弹性形变吸收管路运行中产生的振动偏移，同时承担额定范围内的静态承重，避免阀体与硬连接基座直接刚性接触，减少振动传导带来的密封件磨损、连接螺栓松动等长期运行隐患。从结构设计逻辑来看，外部采用八角形带侧开口的冲压壳体作为承载框架，两侧延伸出带安装孔的固定耳板，安装时可直接通过螺栓将支架固定在基座平面上，顶部的调节螺栓穿过上盖板抵接弹簧上端的压盘，旋转螺栓即可调整弹簧预压缩量，匹配不同安装工况下的承重与偏转变量。

　　侧方的开口设计既方便日常运维时观察弹簧的压缩状态、检查是否出现锈蚀或疲劳裂纹，也能在弹簧出现失效趋势时快速完成更换，无需整体拆解支架结构。参数层面，这款支架额定承重为500kgs，允许的最大垂直偏转量为25mm，选型时需要提前核算阀体及连接短管的总重量，确保静态载荷落在支架的额定承重区间内，同时要预留足够的垂直安装空间，避免弹簧压并后失去减振作用。安装边界上，底部耳板的孔位间距决定了基座的预埋螺栓位置，顶部调节螺栓的伸出长度需要在安装完成后预留3-5mm的调节余量，防止管路热胀冷缩时出现顶死情况。

　　壳体的包裹式设计可以为内部弹簧提供基础的防护，减少车间内的粉尘、切削液飞溅对弹簧表面的腐蚀，延长部件的更换周期，相比裸露式的弹簧支架，这种结构在有一定防护要求的安装场景下适配性更强，不需要额外加装防尘护套就能满足多数常规工业环境的使用要求。建模过程中需要重点关注弹簧的中径与壳体内腔的间隙配合，压盘与壳体侧壁的滑动间隙控制在0.5-1mm之间，既保证压盘上下滑动顺畅不卡滞，也避免间隙过大导致弹簧受压时出现偏斜，影响整体的承重稳定性。顶部的六角螺栓采用标准粗牙螺纹，方便现场用普通扳手完成预紧力调节，不需要专用工具就能完成安装后的参数校准。
