立式二氧化碳吸收罐体结构设计

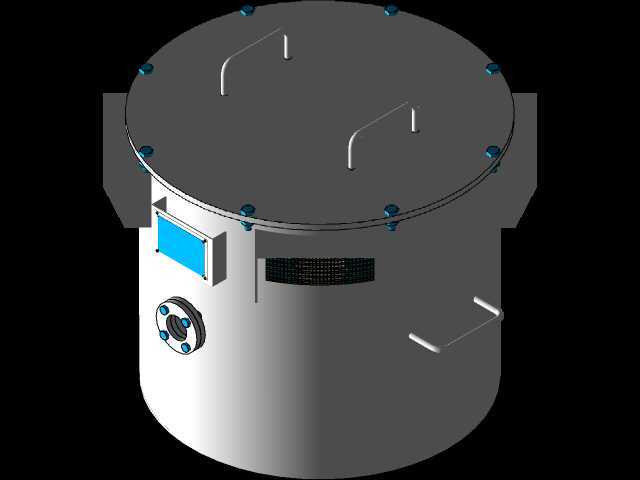

　　这款立式吸收设备主要面向工业废气治理、环境空气净化场景，核心作用是通过罐内填充的吸收介质，对通入的含二氧化碳气流进行吸附脱除，在小型碳捕集试验装置、密闭空间空气循环系统、实验室尾气处理工位都能适配使用。从结构设计逻辑来看，整体采用立式圆柱罐体构型，相比卧式结构能在相同占地面积下获得更长的气路接触路径，提升吸收介质与气流的接触时长，保证吸收效率。罐体顶部采用快开式法兰压盖结构，沿法兰圆周均匀布置紧固螺栓，压盖上设置两个U型提手，无需大型吊装设备即可单人完成开盖操作，方便后期更换内部吸收填料、清理罐内积留杂质；压盖与罐体法兰之间预留密封槽位，可适配橡胶或四氟密封垫，保证带压运行时的气密性，避免未处理气体泄漏。

　　罐体侧壁的结构布局充分考虑现场安装与运维需求：侧面预留的方形安装位可嵌入压差检测模块，实时监测罐体进出口的气流压差，当压差异常升高时即可判断内部填料出现堵塞，提醒运维人员及时更换；侧下方的法兰接口为标准快接法兰，可直接对接现场进气管道，法兰端面的螺栓孔采用均布设计，适配不同角度的管道对接需求，无需额外调整罐体安装角度。罐体两侧设置的侧伸安装耳板是核心安装定位结构，耳板上预留通孔，可通过螺栓直接固定在钢架支座或者混凝土基础上，安装时需保证罐体垂直度偏差不超过千分之二，避免内部气流偏流导致吸收效率下降；罐体下部侧面设置的小型金属扶手，方便运维人员攀爬检查顶部器件时借力，也可作为管线临时固定的支点。

　　罐体中下部开设的通风格栅结构，是为了适配部分常温常压吸收工艺的泄压需求，当罐内压力超过设定阈值时，可通过格栅位置的泄压阀快速泄放压力，保证设备运行安全，格栅本身也可作为观察位，不用开盖即可大致判断内部填料的填充高度与污染情况。设计过程中充分考虑了加工工艺性，罐体主体采用薄壁圆筒卷焊成型，焊缝位置避开接口与安装耳板的应力集中区域，所有外露金属边缘都做倒钝处理，避免安装运维过程中划伤操作人员；罐体底部采用圆弧过渡封底，相比平封底能更好地承受内部压力，减少应力集中导致的焊缝开裂风险。

　　在安装边界方面，该设备的外接管道接口中心距安装耳板支撑面的高度经过精准核算，可适配常规工业现场的管道架设高度，无需额外做管道变高调整；顶部压盖开启时的最大提升高度预留了足够的操作空间，开盖后不会与上方架设的管线、桥架发生干涉，现场布置时只需在罐体顶部预留不低于压盖直径的操作空间，即可满足日常填料更换的操作需求。设备整体的气流走向采用下进上出的设计，待处理气体从侧下方法兰接口进入罐体后，经气流分布板均匀分散后向上通过吸收填料层，处理后的气体从顶部的出气接口排出，这种流向设计能避免气流短路，保证所有气体都能与吸收介质充分接触，同时填料层产生的冷凝液可顺着罐体壁面流到底部集液区，可通过底部预留的排液口定期排出，避免积液浸泡填料导致吸收性能下降。
