SWAN品牌AMI Oxytrace Compact溶解氧监测仪

　　在纯水制备、锅炉给水、半导体超纯水、制药用水等对水中溶解氧含量有严苛管控要求的场景中，在线溶解氧监测设备是保障水质达标、规避工艺风险的核心仪表，这款SWAN旗下的AMI Oxytrace Compact溶解氧监测装置，正是面向这类高精度低量程氧含量检测需求开发的一体化集成式监测单元。从结构设计逻辑来看，该设备采用变送器与测量流路集成的面板式安装方案，无需额外拆分变送器与检测模块进行分散安装，整套装置的面板安装边界尺寸为280x180x200毫米，其中变送显示单元自身的外形尺寸为180x140x70毫米，紧凑的尺寸设计能够适配各类壁挂式机柜、水处理集成柜的内部安装空间，不会占用过多柜内布线与操作空间。

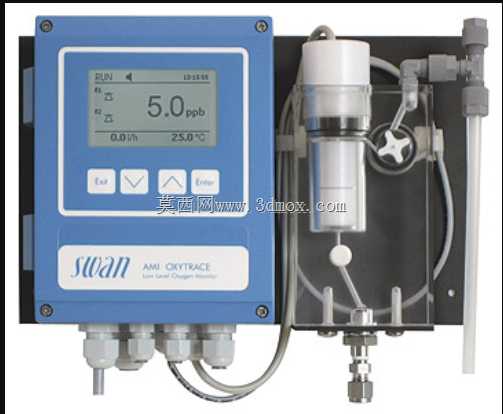

　　设备的流路接口设计充分考虑了现场配管的通用性，进水端采用工业领域通用的Swagelok 1/4英寸管接头，能够兼容同规格的不锈钢卡套管、PTFE软管等多种管路材质，出水端适配D8x6毫米规格的软管，现场配管时无需额外制作非标转接头，可直接完成管路对接，降低现场安装的改造成本。从功能配置层面，变送单元正面配备带背光的液晶显示屏，可实时显示当前溶解氧测量值、水样温度、介质流速等核心运行参数，屏幕下方设置四个实体操作按键，分别对应参数确认、选项切换、数值调整、功能退出的操作逻辑，即使在戴劳保手套的工况下也能完成参数调校操作，避免触屏设备在工业现场易误触、耐污性差的问题。

　　测量流路部分采用透明可视化的流通池设计，运维人员可直接观察内部传感器的工作状态、水样流通情况，及时发现气泡滞留、管路堵塞等异常问题，流通池内部集成温度补偿元件与流量稳定结构，能够在水样流速波动、温度变化的工况下自动修正测量数值，保证低量程ppb级溶解氧检测的准确性，可覆盖0到2000ppb的溶解氧测量范围，满足从超纯水到普通纯水的氧含量监测需求。设备底部预留四个电气接口，分别对应电源输入、信号输出、报警接点、通讯接线的功能，接线时可根据现场布线方向选择不同位置的接口穿线，避免线缆过度弯折影响防护性能，整套装置的IP65防护等级设计，能够适应水处理车间、户外机柜等存在潮湿、溅水的安装环境，无需额外加装防雨防尘外罩。

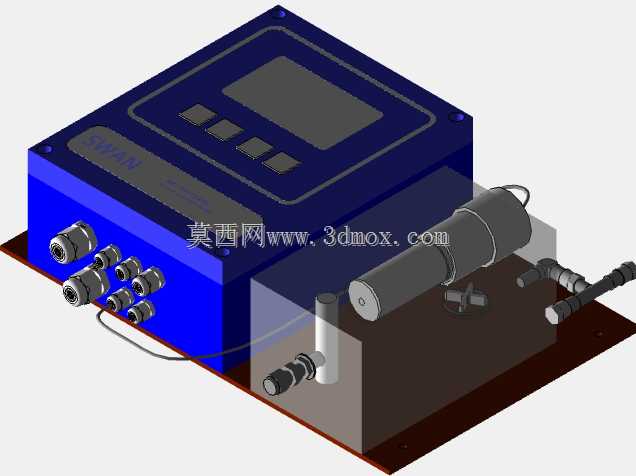

　　在实际应用中，这类溶解氧监测设备通常安装在反渗透出水、除氧器出口、EDI产水等关键工艺节点，实时将溶解氧数据上传至厂区DCS系统，一旦检测数值超出工艺设定阈值，可联动除氧设备、排气装置调整运行参数，避免水中溶解氧过高造成管道氧化腐蚀、半导体晶圆良率下降、制药用水TOC超标等工艺问题。建模过程中需要重点关注面板安装孔位的定位精度、流路接口的同轴度、按键与屏幕的装配间隙，保证虚拟装配时各部件不存在干涉问题，尤其是流通池内部的传感器安装位置、管路走向需要完全还原实物结构，才能为后续的设备安装模拟、运维培训仿真提供准确的模型支撑。
