可拆式不锈钢板片热交换器结构设计

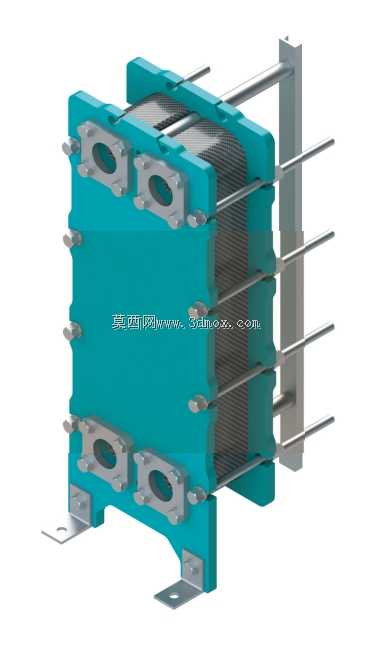

　　这款可拆式板式换热设备的三维结构，完全围绕工业流体换热场景的实际需求搭建，在纯水制备、暖通换热、工艺流体温控等场景中，这类设备承担着两种介质间的高效热量传递作用，相比管壳式换热设备，它的换热效率更高、占地空间更小，后期维护清理板片结垢的操作也更便捷。从结构设计逻辑来看，整个设备采用拉杆压紧式的组装结构，四根通长的金属拉杆贯穿两端的压紧板，将叠放整齐的换热板片牢牢夹紧，板片之间依靠密封胶条实现流道分隔，两种换热介质分别从对应侧的法兰接口进入，在相邻板片形成的交错流道内流动，通过板片本身完成热量传递，不会出现介质串混的问题。

　　设备的四个进出水口都采用标准DN50法兰接口设计，法兰端面预留了足够的螺栓安装空间，对接现场工艺管道时不需要额外做变径处理，能直接匹配常规工业管道的安装标准，法兰与压紧板的连接位置做了加强筋结构，避免管道安装时的扭力造成接口变形渗漏。底部的安装支脚采用折弯钣金结构，两个支脚分别向前后两侧伸出，支脚上开有长圆形安装孔，既可以抵消设备加工与现场安装的尺寸误差，也能在设备运行受热膨胀时释放一定的位移量，避免结构应力集中造成焊缝开裂。

　　板片部分采用0.5毫米厚度的AISI316L不锈钢材质冲压成型，板片表面压有人字形波纹，这种波纹结构一方面可以让流体在低流速下形成湍流，大幅提升换热效率，减少板片表面的结垢附着概率，另一方面也能提升板片本身的结构强度，在10Bar的设计工作压力下不会出现板片变形、流道塌陷的问题。整机组装完成后，45片换热板片叠放的总厚度控制在合理范围内，两端压紧板的尺寸刚好覆盖所有板片的边缘，不会出现板片偏移错位的情况，拉杆两端的锁紧螺母采用均匀分布的设计，压紧时可以按照对角线顺序逐步拧紧，保证所有板片受力均匀，避免局部压合过紧损坏密封胶条，或是压合过松出现介质渗漏。

　　从安装边界来看，设备后侧的压紧板上预留了靠墙安装的固定孔位，安装时不需要预留后侧的操作空间，只需要在设备左右两侧留出足够的拉杆抽出空间，方便后期拆开设备更换密封胶条、清理板片表面的水垢或介质残留。设备顶部没有突出的结构，上方只需要留出少量管线排布空间即可，整体占地尺寸远小于同换热功率的管壳式换热器，非常适合安装空间紧凑的工艺车间、纯水制备机房等场景。在流道设计上，冷热介质的流道采用对角流动的形式，让两种介质在整个换热面积上都能形成充分的逆流换热，最大化对数平均温差，提升换热效率，接口位置的导流区设计可以让介质均匀分布到每一条板片流道中，避免出现流动死区，减少局部结垢堵塞的概率。密封胶条的卡槽直接冲压在板片边缘，胶条嵌入后不会因为介质冲刷出现移位脱落，胶条的材质可以根据实际换热介质的特性选择，适配水、超纯水、弱腐蚀性化工流体等多种介质的换热需求。整个设备的所有外露金属部件都做了钝化处理，外表面的压紧板喷涂了防腐涂层，在潮湿的机房环境中也不会轻易出现锈蚀问题，延长设备的整体使用寿命。
