KNX总线6回路智能控制执行模块接线设计

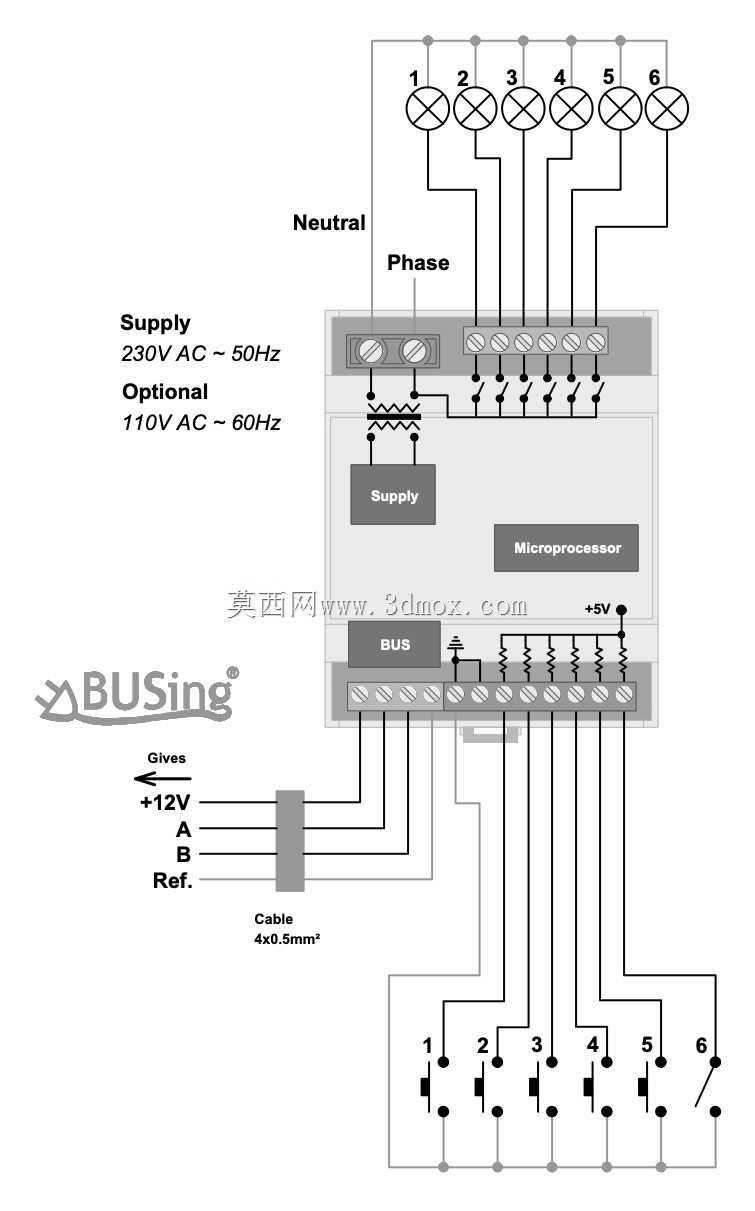

　　该模块属于KNX智能建筑控制系统的末端执行单元，主要应用于商业楼宇、高端住宅、公共场馆的照明回路通断控制场景，可实现6路独立负载的开关量输出控制，适配常规照明回路、小功率电动设备的总线化管控需求。从接线设计逻辑来看，模块采用标准KNX总线供电与通讯一体化接线方式，总线接口预留4组接线端子，适配标准0.6-0.8mm线径的KNX专用总线电缆，接线时需严格区分A、B总线极性与参考地端子，避免总线通讯异常。

　　供电回路支持双电压规格适配，可兼容230V AC 50Hz常规市电与110V AC 60Hz北美制式供电，供电输入端预留压敏电阻与保险管的安装位，可实现浪涌防护与过流保护，供电回路与通讯回路之间做了电气隔离设计，避免强电串入损坏总线通讯芯片。输出端共设置6组独立继电器输出回路，每回路对应一组火线进线与负载出线端子，端子排布采用上下对齐的矩阵式布局，强电进线端统一布置在模块上部，负载出线端布置在模块下部，强弱电端子之间预留8mm以上的电气间隙，满足低压配电设备的安规距离要求。

　　模块内部集成微处理器单元，负责解析总线报文、驱动输出继电器、反馈回路状态，处理器周边预留状态指示灯的焊盘位置，可直观显示模块供电状态、总线通讯状态与每回路的输出通断状态。从安装边界来看，模块整体采用标准DIN导轨安装结构设计，壳体宽度适配常规配电箱的模数化安装尺寸，接线端子的压线范围支持0.5-2.5mm²的铜芯导线，可满足常规照明回路的载流量要求，模块上下部预留足够的接线操作空间，布线时强电走线与总线走线需分开布设，避免强电干扰影响总线通讯稳定性。

　　在实际工程应用中，该模块可搭配KNX智能面板、传感器、网关设备组成完整的智能照明控制系统，实现场景控制、定时控制、感应触发控制等功能，相比传统的照明控制回路，可大幅减少强电布线长度，提升系统的可扩展性与后期维护便利性。设计时充分考虑了工程现场的接线容错性，每个接线端子旁都印有清晰的功能标识，中性线端子采用统一的标识排布，避免施工时接错线导致设备损坏，输出回路的继电器触点容量可满足常规16A阻性负载的通断要求，适配绝大多数民用与商用照明负载的控制需求。
