ASME16.5标准1-1/4寸凸面盲板法兰

　　在石油化工、市政给排水、工业流体输送的管路系统中，盲板法兰是实现管路末端封堵、分段检修隔离的核心承压元件，这款1-1/4寸凸面盲板法兰严格遵循ASME B16.5标准设计，适配公称通径1-1/4英寸的美标压力管路，可直接与同标准的凸面法兰、阀门端口配对安装，实现管路的可靠截断。从结构设计逻辑来看，凸面密封面的设置是为了在螺栓预紧力作用下，让密封垫片获得更集中的压应力，相比全平面法兰，凸面结构能在同等螺栓扭矩下实现更高的密封比压，适配中低压工况下的非金属垫片、缠绕式垫片密封需求，有效降低介质泄漏风险。

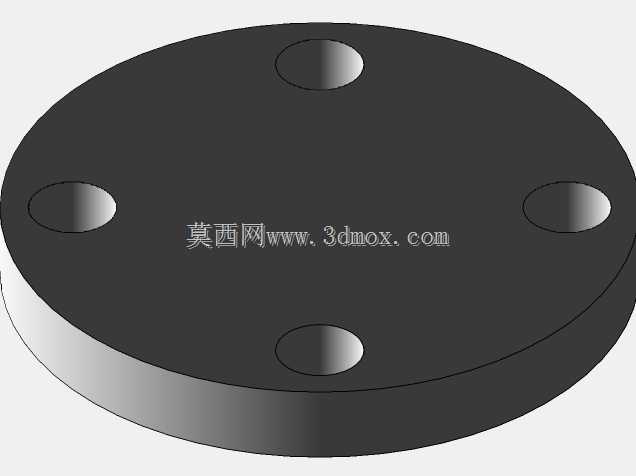

　　法兰本体采用圆形盘式结构，沿圆周均匀分布4个螺栓通孔，孔位的分度圆直径、孔径尺寸完全匹配ASME B16.5对应压力等级的尺寸要求，安装时无需额外扩孔或调整孔位，可直接穿入对应规格的美标螺栓完成紧固。法兰的凸面高度、外径尺寸、本体厚度均经过承压强度校核，在标准规定的压力等级下，可承受管路内介质的静压力、水锤冲击以及温度变化带来的热应力，不会出现本体变形、密封面压溃的问题。

　　在实际工程应用中，这类凸面盲板法兰常被用在管路的末端预留接口、设备检修的临时封堵位置、以及需要分段隔离的管路节点处，比如化工装置的备用泵出入口、长输管线的分段检修口、水处理设备的预留接驳端，安装后可完全截断管路介质流通，为检修作业提供安全的无介质空间，也可作为长期封堵元件封闭不再使用的管路端口。建模过程中严格对齐标准尺寸链，密封面的表面粗糙度要求、螺栓孔的位置度公差、法兰本体的平面度公差均在模型中做了对应体现，可直接用于管路系统的装配干涉检查、预制件的加工出图，也可作为流体仿真的几何模型导入，校核封堵状态下的应力分布情况。

　　安装边界方面，这款盲板法兰配对安装时，需要预留足够的螺栓操作空间，螺栓紧固需遵循对角分次拧紧的工艺要求，避免单侧受力导致密封面偏斜泄漏，凸面与配对法兰的密封面之间需根据介质特性、工作温度压力选择适配的密封垫片，确保密封可靠性。
