福克标准法兰盘机械结构设计方案

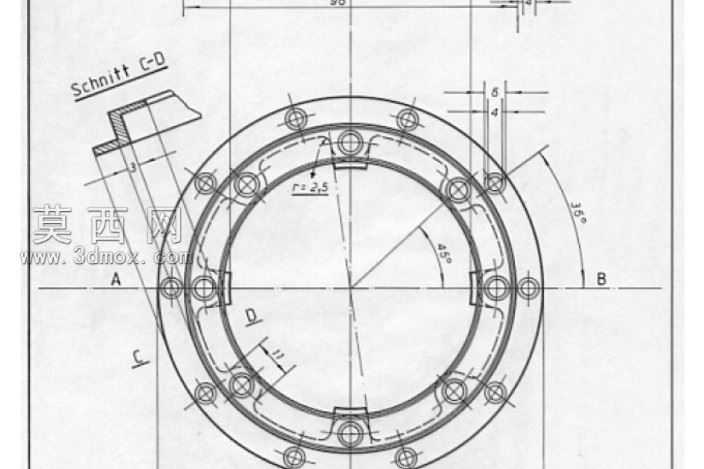

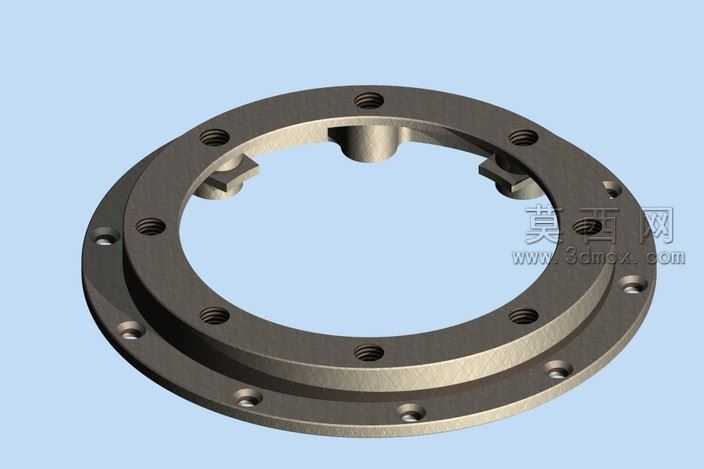

本作品为标准法兰盘三维结构设计，建模过程严格遵循机械制图规范，首先以工程图纸标注的基准轴线为核心，绘制法兰盘的内外径轮廓草图，通过旋转特征生成法兰盘的基础基体。建模阶段逐一还原图纸上的所有结构细节：沿法兰盘圆周方向均匀分布的螺栓通孔，按照图纸标注的45°、35°等分角度精准定位，每个孔位的孔径、孔深参数完全匹配图纸标注尺寸；法兰盘端面的密封槽结构，按照r=2.5的圆角参数、槽宽槽深尺寸进行拉伸切除，同时对槽体边缘做圆角过渡处理，避免应力集中问题；图纸中Schnitt C-D剖面展示的凸台结构，通过拉伸特征精准还原其高度与倾斜角度，保证法兰盘与对接部件的贴合定位精度。材质配置上，默认赋予碳钢材质属性，模拟金属法兰的哑光金属质感，同时预留了不锈钢、合金钢等材质的切换接口，可根据实际使用工况快速调整材质参数。结构设计层面，充分考虑法兰的连接密封需求，螺栓孔的分布间距经过受力校核，保证连接时各点位受力均匀，密封槽的尺寸精度控制在公差范围内，确保安装后密封圈压缩量符合密封标准，不会出现介质泄漏问题。设计过程中同步完成了结构的干涉检查，验证所有孔位、凸台结构不存在装配冲突，各部分壁厚均匀，不会出现加工时的壁厚差过大导致的变形问题。整体建模过程完全还原二维工程图纸的所有设计细节，所有特征参数均可编辑，方便后续根据不同的管道通径、压力等级需求调整法兰的尺寸参数，适配不同的管路连接场景，模型可直接用于工程装配模拟、加工工艺编制以及3D打印样件验证，具备较高的工程实用价值。
