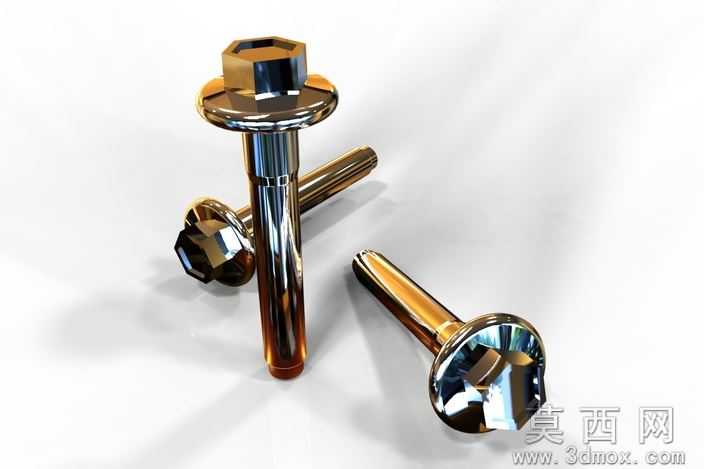

带法兰面六角头摇杆螺栓三维设计

本作品为摇杆螺栓的三维数字化设计成果，建模阶段严格遵循机械紧固件的通用设计规范，首先通过草图绘制精准勾勒螺栓的杆部轮廓、六角头部外形以及法兰盘的截面形状，利用旋转特征完成螺栓主体的基础建模，再通过拉伸切除特征加工出六角头部的标准对边尺寸，保证头部尺寸符合通用装拆工具的适配要求。建模过程中对螺纹段进行了精细化处理，采用扫描特征生成真实的螺旋牙型结构，还原螺纹的啮合细节，同时对法兰面与杆部的过渡圆角进行了参数化设置，避免应力集中问题，提升零件的结构可靠性。材质与渲染环节，为模型赋予了高精度的金属材质，调整材质的反射率、粗糙度参数，模拟镀锌高强度合金钢的表面质感，通过添加环境HDR贴图，让金属表面呈现出真实的环境反射效果，搭配柔和的打光方案，突出螺栓头部、法兰面的金属光泽以及杆部的机加工纹理，清晰展现零件的表面处理工艺特征。结构设计上，该螺栓在普通六角头螺栓的基础上增设了法兰面结构，无需额外搭配平垫圈即可增大承压接触面积，降低连接件表面的压应力，同时适配摇杆机构的装配需求，杆部的光杆段与螺纹段长度经过合理配比，既保证与摇杆部件的转动配合精度，又能通过螺纹段实现可靠的锁紧固定，整体结构兼顾了紧固件的连接性能与摇杆机构的运动适配性。设计思路围绕通用机械装配场景展开，充分考虑零件的通用性与实用性，所有尺寸参数参考常用紧固件的规格系列设定，可直接适配各类需要摇杆锁紧、调节的机械结构，模型经过干涉检查验证，各部位尺寸公差符合机械加工的精度要求，能够直接用于后续的工程图生成、装配模拟以及3D打印样件验证。
