Creo参数化1/2螺旋曲线结构设计

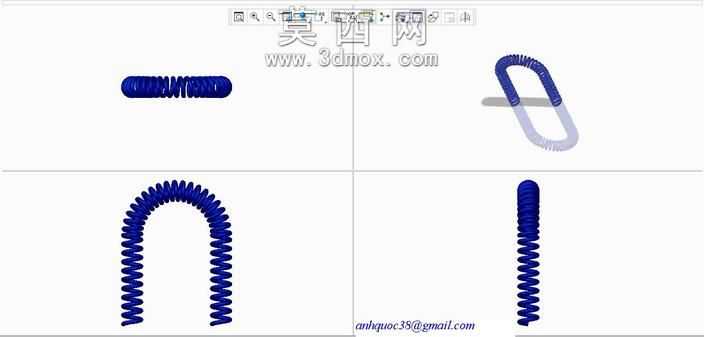

本次设计围绕1/2形态的螺旋曲线展开，采用Creo 1.0软件完成全参数化建模流程，核心依托参数方程驱动曲线形态生成，实现了不同曲率、不同螺距、不同弯折形态的螺旋结构统一建模逻辑。建模初期先梳理参数方程的变量逻辑，将螺旋的圈数、螺距、截面直径、弯折半径等核心参数设置为可调整的全局变量，通过方程定义曲线的三维坐标轨迹，确保曲线每一段的曲率过渡平滑自然，不存在拐点突变或曲率断层的问题。完成基准曲线搭建后，以曲线为扫描路径，绘制统一的圆形截面完成实体扫描，生成基础的螺旋实体结构，再针对不同的1/2形态需求调整参数方程的边界条件，分别生成直段螺旋、U型弯折螺旋、拱形弯折螺旋、单端直段螺旋四种不同形态的结构，所有结构均保持螺旋节距均匀一致，实体表面光滑无扭曲，扫描截面全程与路径保持垂直，避免了扫描过程中出现的截面偏转、壁厚不均等问题。材质设置上选用工程塑料的哑光蓝色材质，调整材质的粗糙度、反光度参数，让模型呈现出均匀的哑光质感，既能够清晰展示螺旋的纹路走向，又不会因为过强的反光干扰结构观察。渲染阶段采用均匀的漫反射光源，从多个角度补光消除模型底部的阴影死角，让螺旋的每一圈结构都清晰可见，同时保留适当的明暗层次凸显三维立体感。设计过程中重点验证了参数方程的适配性，调整参数时曲线能够实时更新形态，无需重新绘制路径，大幅提升了同类型不同规格螺旋结构的建模效率，所有结构的曲线轨迹均严格遵循数学方程定义，几何精度满足机械结构的设计要求，可直接用于弹簧类零件、柔性管路、弹性连接件的结构设计参考，也可作为参数化曲线建模的教学案例，帮助使用者理解方程驱动三维建模的核心逻辑，掌握通过数学公式精准控制复杂曲线形态的方法，避免手动绘制曲线带来的精度误差与形态偏差。
