汽车横向稳定杆及配套安装组件设计

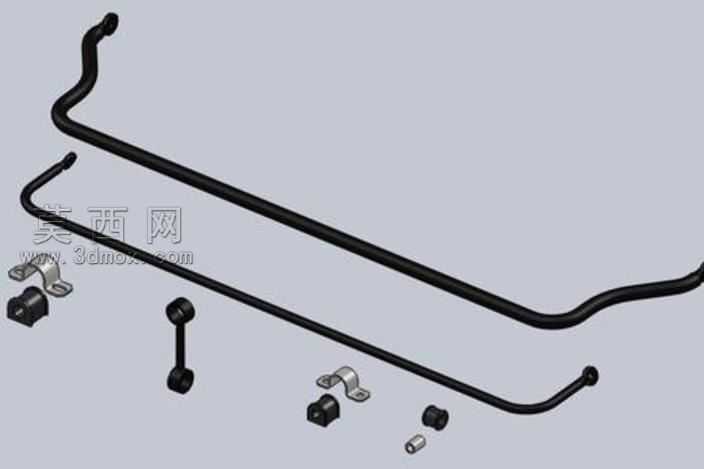

本套三维模型围绕汽车悬架系统中的横向稳定杆组件展开设计，建模过程中首先依据实车底盘的安装空间参数，确定稳定杆的整体弯折走向与杆身直径，通过三维软件的扫掠特征生成主体杆身结构，对杆端的连接球头位置做了精准的尺寸定位，保证后续装配时能与悬架摆臂的安装位完全匹配。配套的安装支架采用钣金折弯特征建模，还原了金属冲压件的弯折弧度与安装孔位，衬套部件则通过旋转特征生成橡胶主体与金属内圈的组合结构，表面做了防滑纹理的细节处理，小尺寸的连接螺栓、固定卡扣等零件也逐一按照标准件参数建模，保证每个零件的尺寸公差符合汽车零部件的装配要求。渲染阶段为杆身赋予了黑色电泳涂装的材质效果，模拟金属杆件经过表面处理后的哑光磨砂质感，安装支架设置为镀锌金属材质，呈现出银灰色的金属光泽，橡胶衬套则调整为高弹性橡胶的哑光黑材质，不同零件的材质区分清晰，能够直观展现各部件的材质属性。结构设计上充分考虑了稳定杆的工作受力特性，杆身的弯折弧度避开了底盘上的排气、管线等部件的安装路径，两个固定支架的安装位置对应底盘的加强筋位置，保证安装后的结构强度，衬套的内径与杆身直径采用过盈配合设计，既可以固定杆身位置，又能允许杆身在受力时产生小幅扭转，缓冲路面传递的震动。整套模型的装配关系完全按照实车装配逻辑设置，所有零件的装配约束完整，不存在干涉问题，既可以用于汽车底盘结构的教学演示，也能作为改装车型稳定杆设计的参考基础，通过三维建模的方式提前验证了组件的安装可行性与结构合理性，减少后续实物试制阶段的调整成本。
