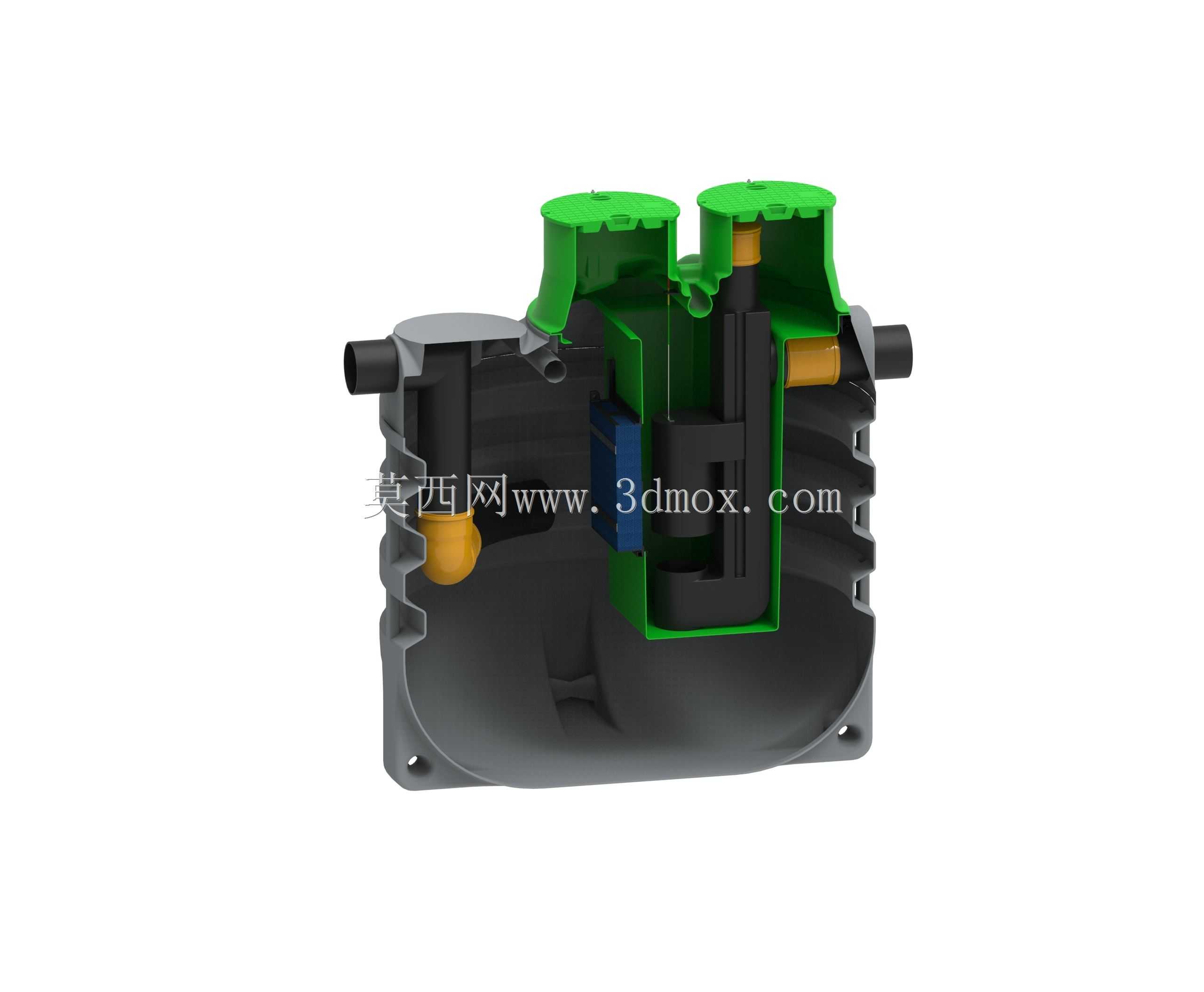

地下安装式一级轻液油分离装置结构

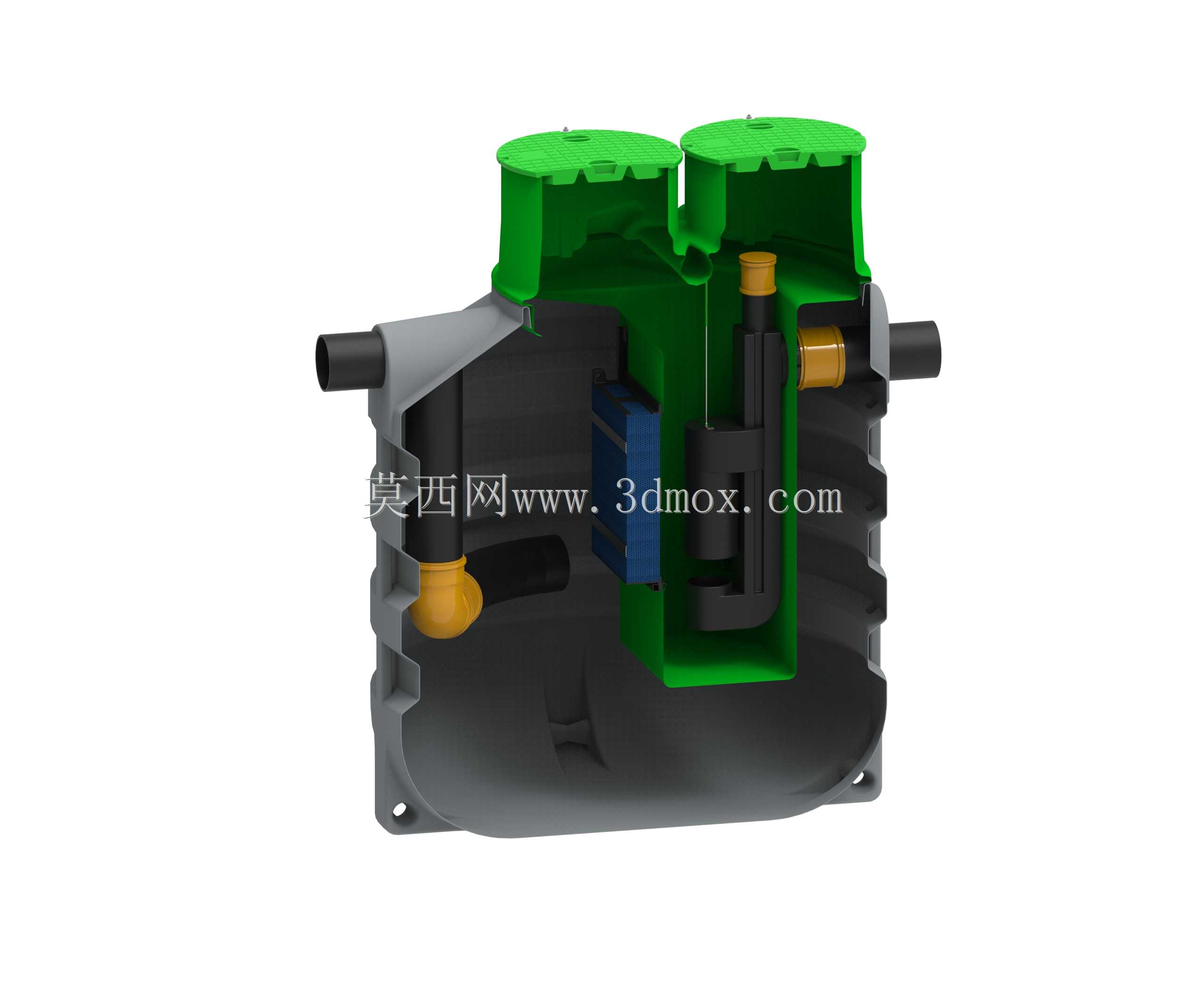

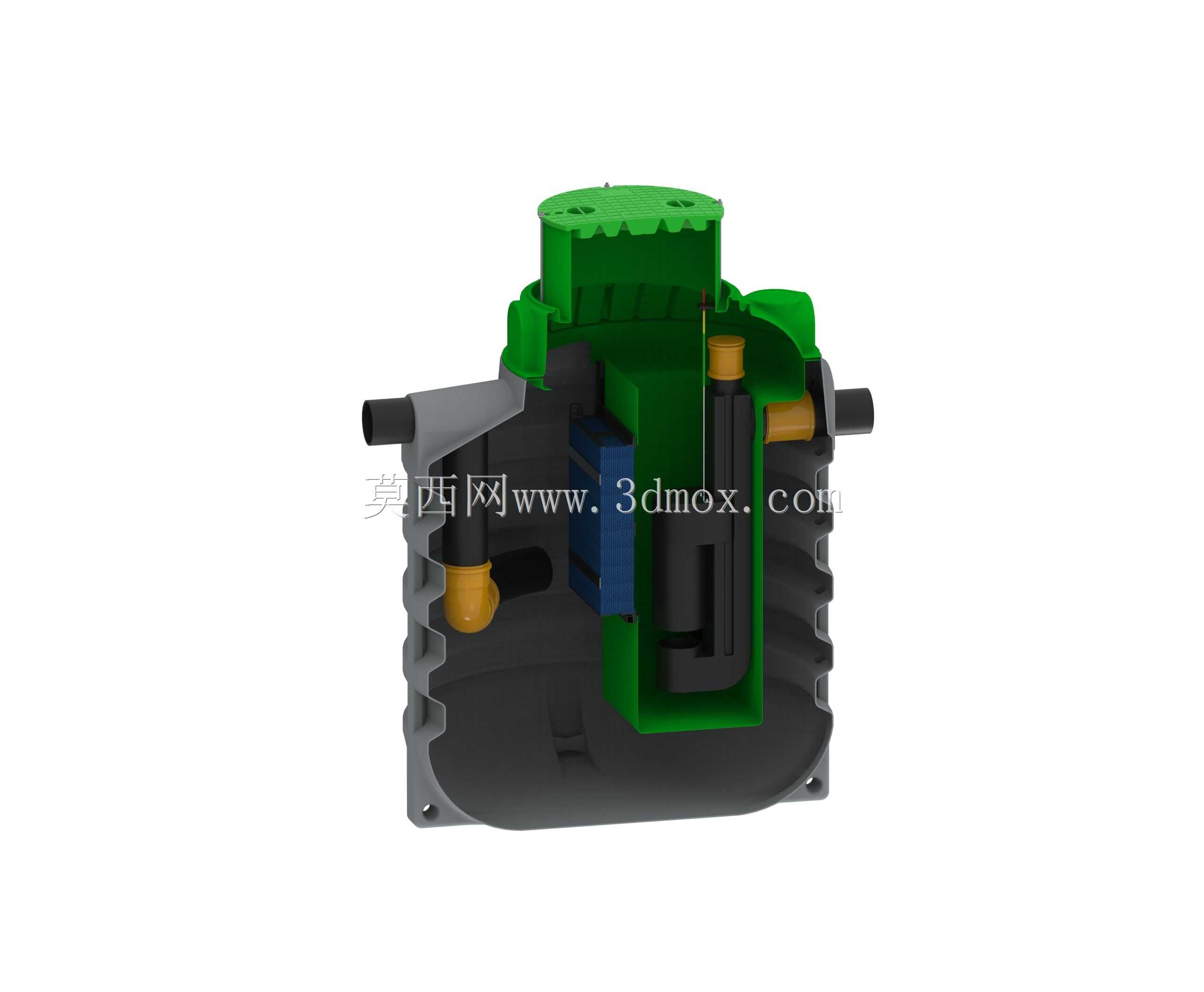

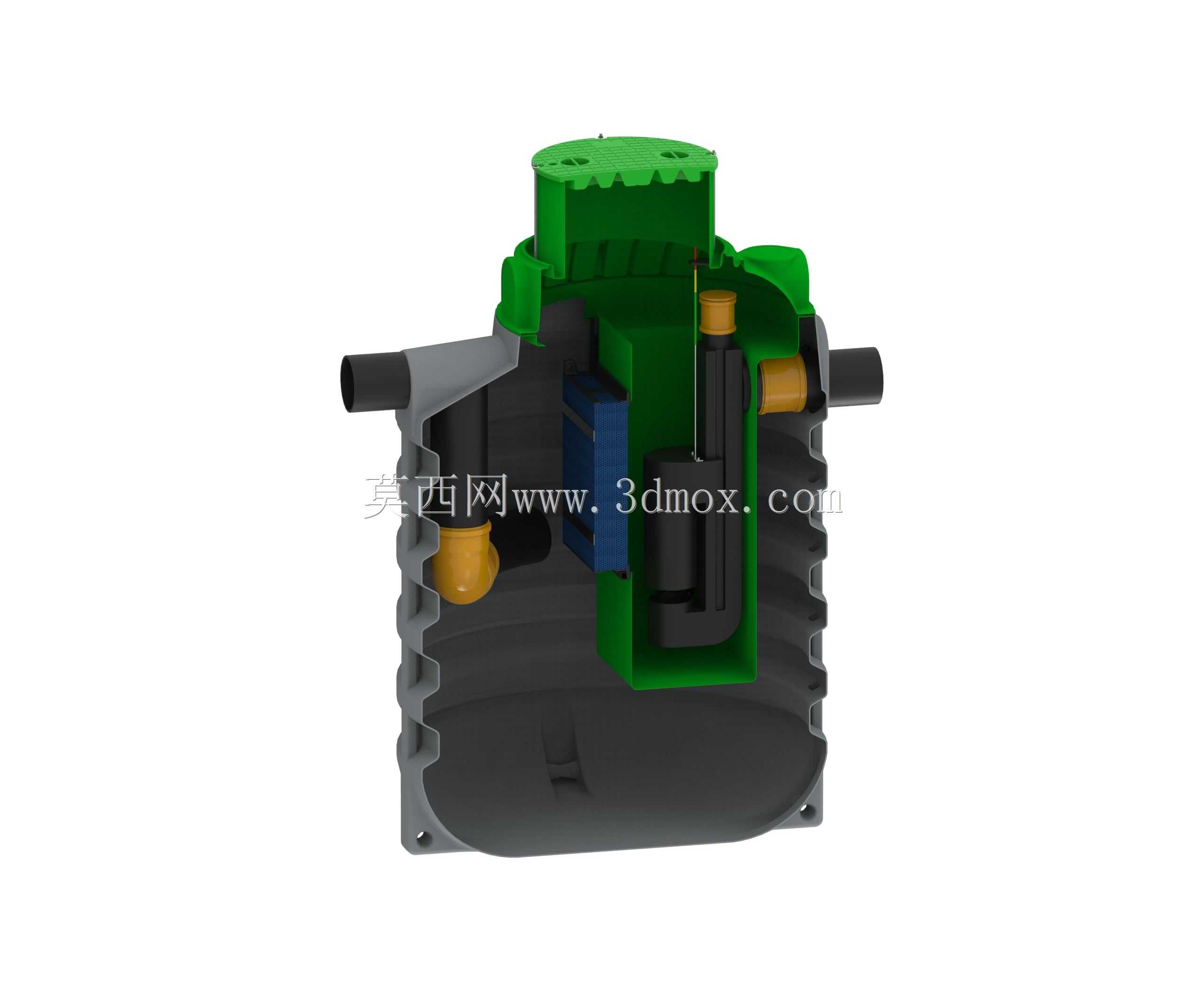

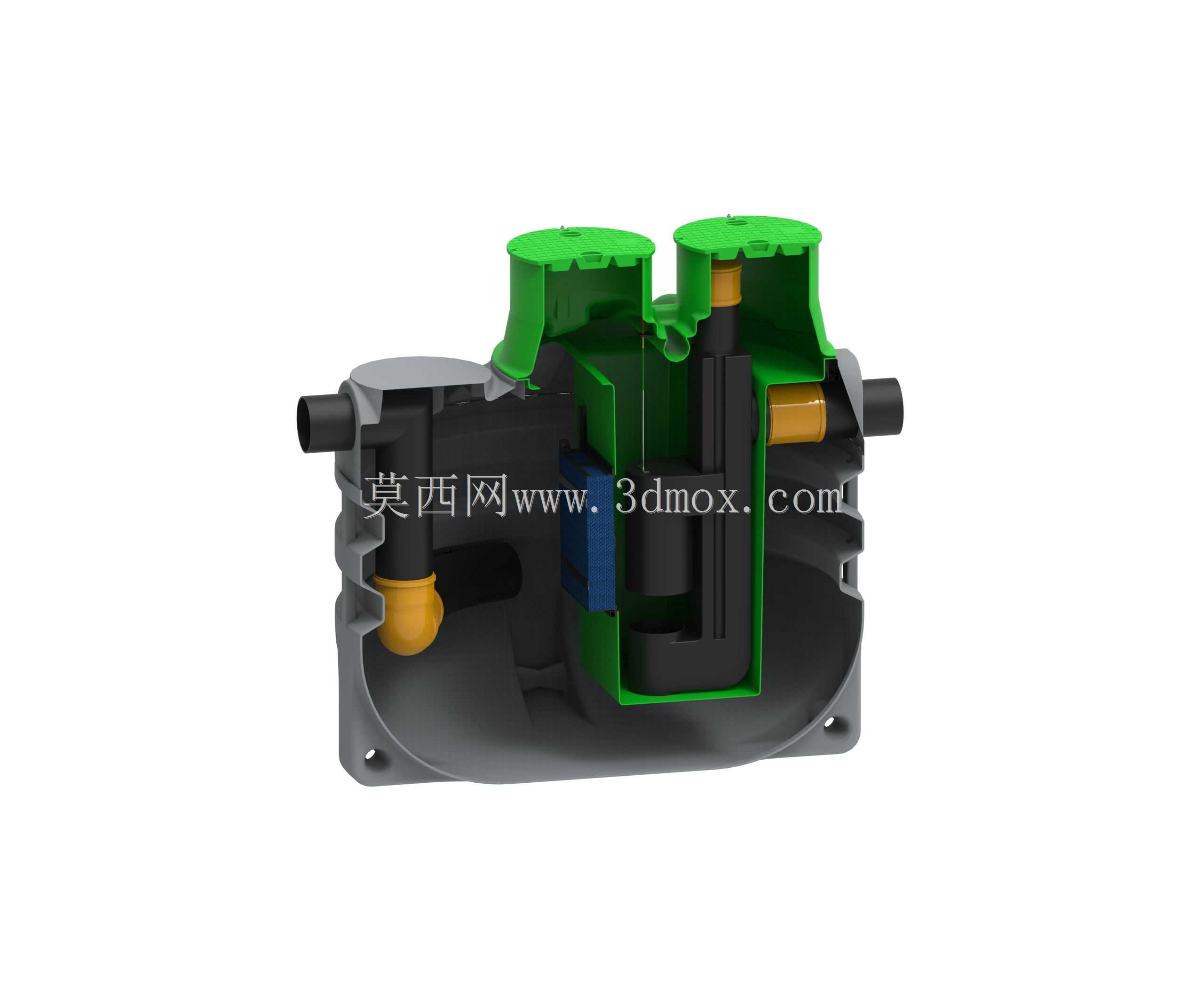

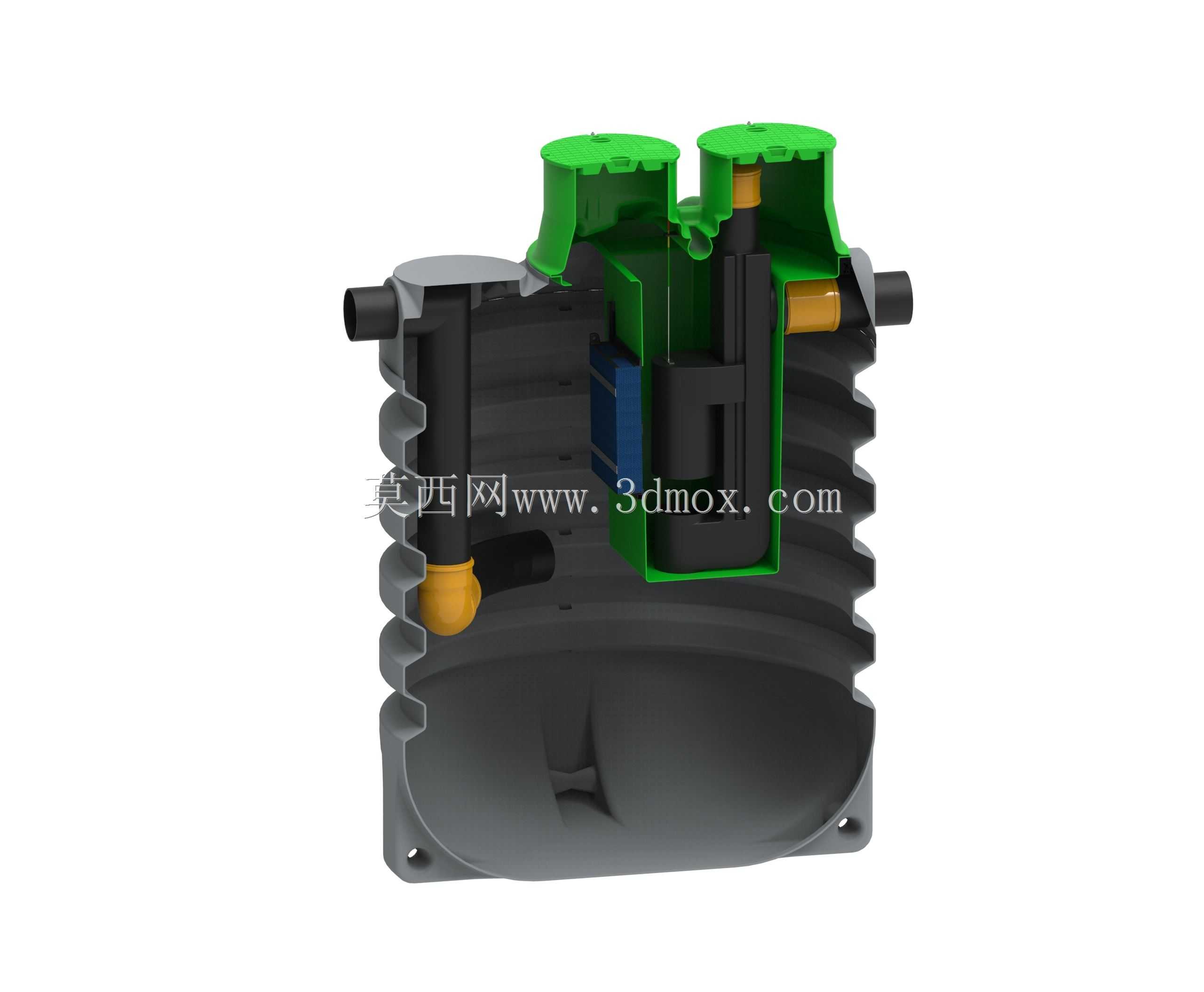

　　这款轻液油分离装置主要适配地下排污管网的安装场景，多用于商业建筑地下层、厂区室外地埋排污节点、餐饮集中区地下排污接驳位，核心作用是在污水排放过程中截留、分离混在水中的矿物油、动植物轻油类物质，避免油污直接排入市政管网造成管道淤积、污水处理厂负荷超标问题。从结构设计来看，装置整体采用立式桶形主体结构，顶部设置带防滑纹路的密封检修盖，盖体与主体之间做了多道密封结构设计，能够保证从设备安装位到地面层的全程密封性，防止地下水倒灌、设备内异味散逸到地面层。

　　主体侧面预留了进出水接驳接口，其中进水侧设置导流缓冲结构，避免进水直冲扰动设备内已经分层的油水界面，提升聚结过滤的效率；设备内部的聚结过滤组件采用快拆式设计，配合大尺寸的顶部检修开口，运维人员无需完全拆解设备主体，即可进入内部完成过滤组件的拆卸、清洁与更换，大幅降低长期运维的成本与作业难度。设备内壁做了光滑圆弧过渡处理，没有易积留油污的死角结构，日常清洁时可以直接通过高压水冲洗完成内壁清理，无需额外配置复杂的清洁工装。从安装边界来看，设备整体为立式窄体结构，占地尺寸较小，适配多数地下预埋井的尺寸要求，侧面的接口位置做了标准化的管径适配设计，能够直接对接常规规格的PVC、PE排污管道，无需额外制作转接接头。

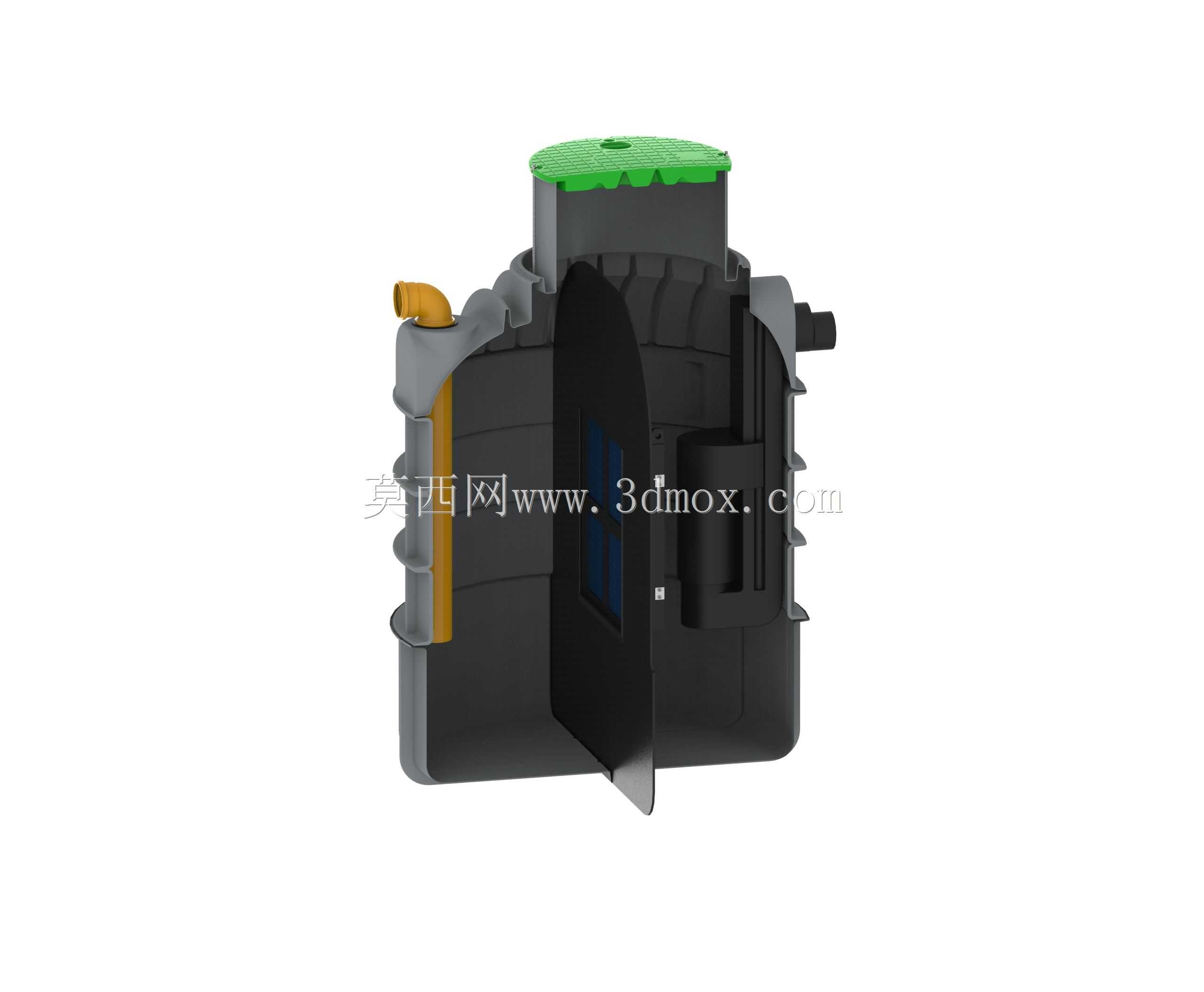

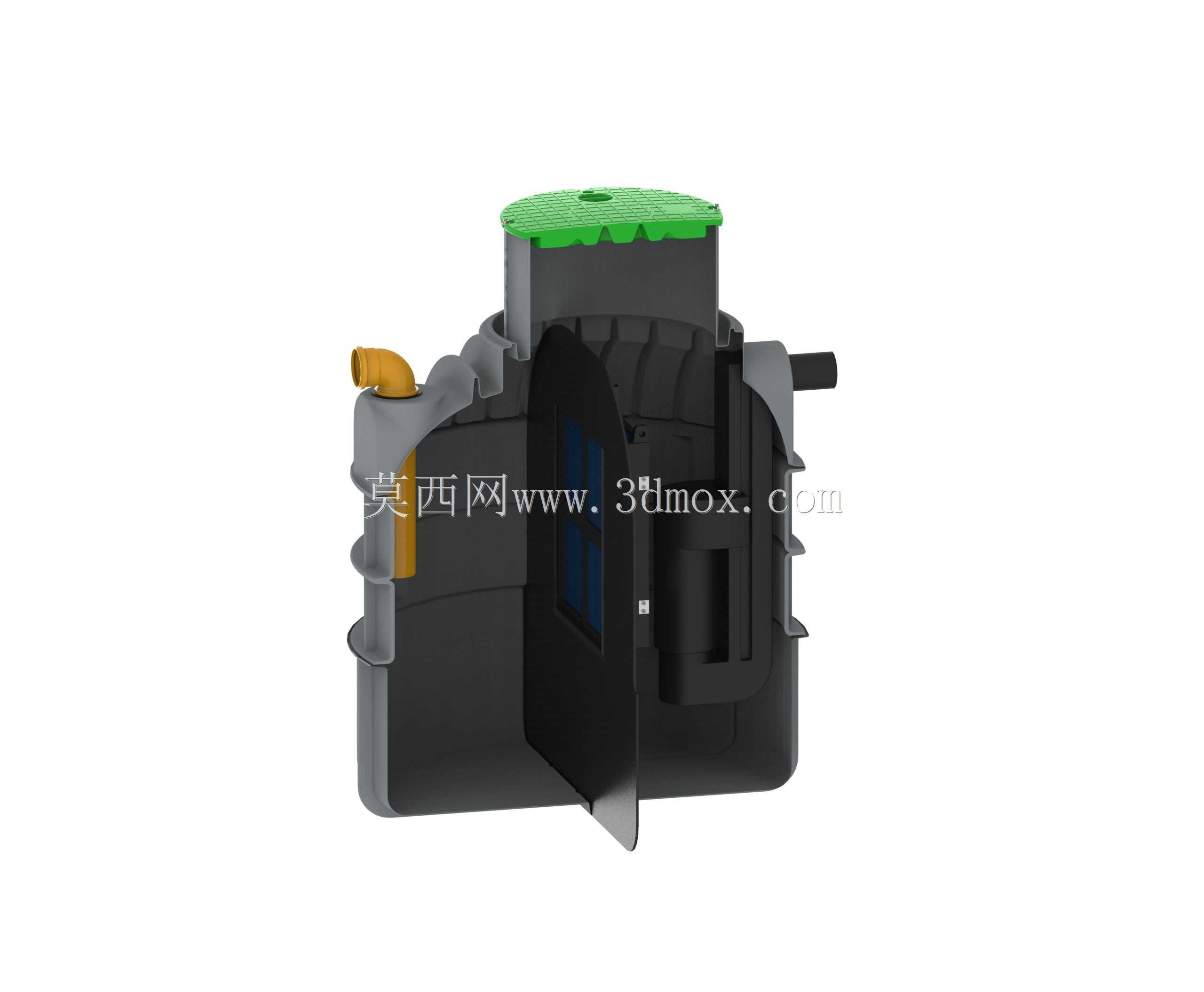

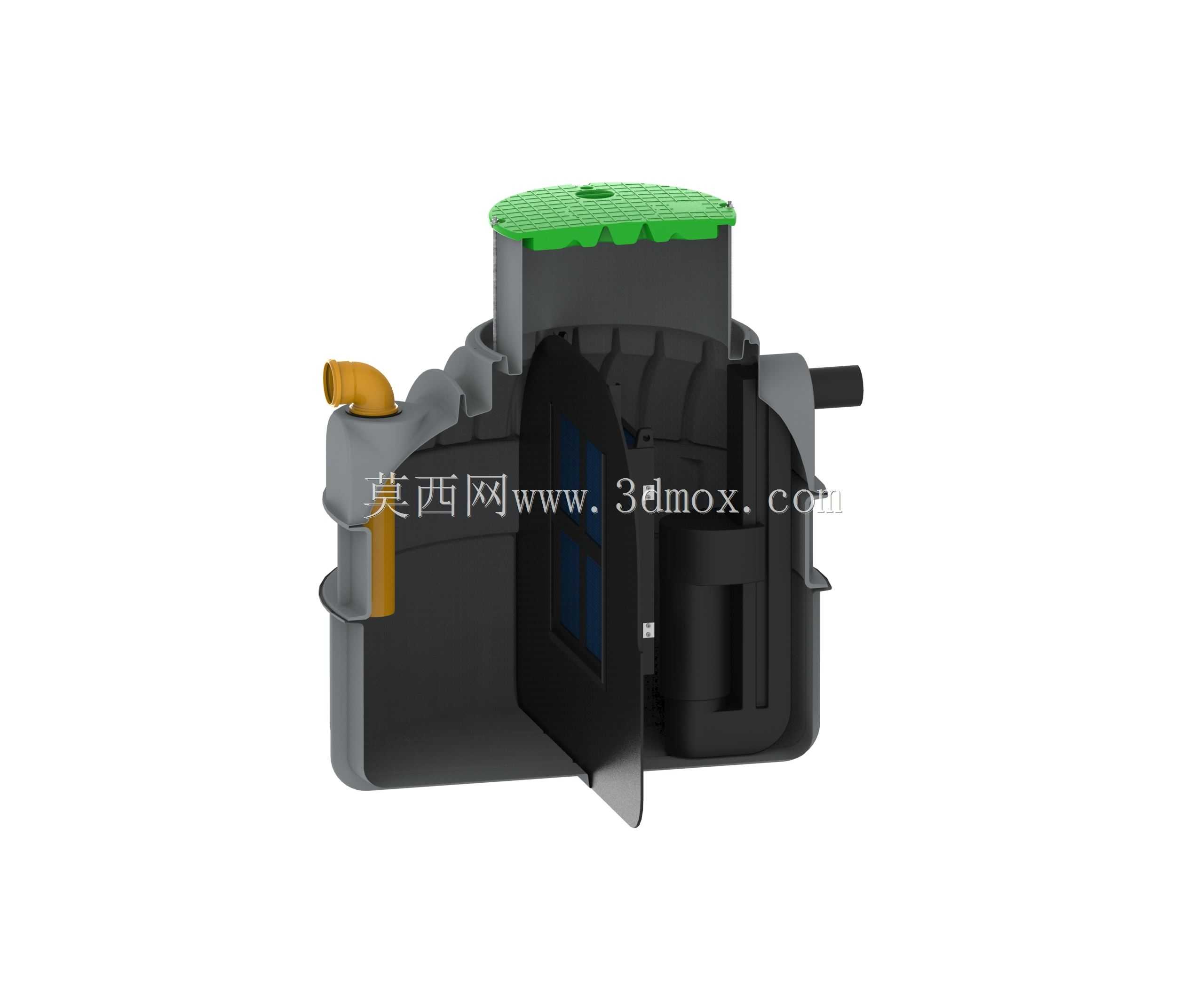

　　设备侧壁集成了采样口与液位告警装置的安装位，可直接配套常规的油污厚度传感器、液位传感器，实现实时的溢油风险告警，无需后期在设备本体上额外开孔改造，避免后期开孔破坏设备整体密封性。在结构强度设计上，主体外壳采用加强筋结构，能够承受地下埋装后的土壤侧压力与地面传递的荷载，不会因为长期埋压出现壳体变形、密封失效的问题；侧面的黄色导流管路集成了排气与沉渣导流功能，能够将设备内积聚的气体有序导出，同时将进水携带的大颗粒沉渣导流至设备底部沉渣区，避免沉渣堵塞聚结过滤组件。
