3030铝型材用60x30规格T型槽角连接支架

　　在工业铝型材机架的搭建作业中，角部连接的可靠性直接决定整台设备框架的抗扭、抗形变能力，这款适配3030系列铝型材的T型槽角支架，就是针对型材直角拼接场景开发的专用加固连接件。日常做非标自动化设备机架、检测仪器工装框架、生产线旁的物料周转台架时，很多设计新手会直接用螺栓配合内置角槽连接件做固定，一旦设备运行存在持续振动，或者框架需要承载一定重量的工件、功能模组，拼接位置很容易出现型材错位、连接螺栓松脱的问题，后期调试阶段反复紧固螺栓会耗费大量现场工时。

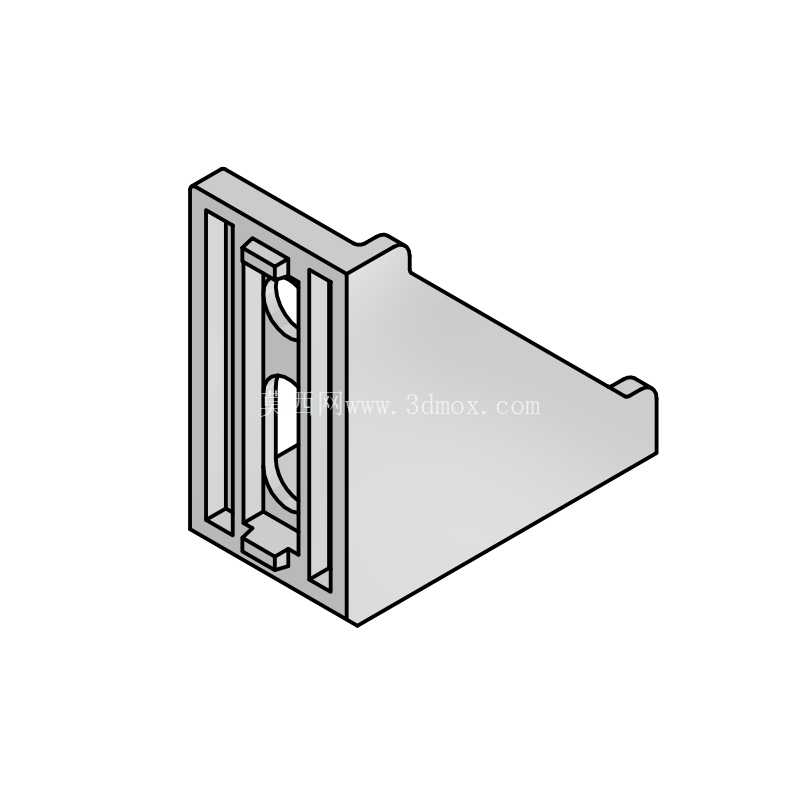

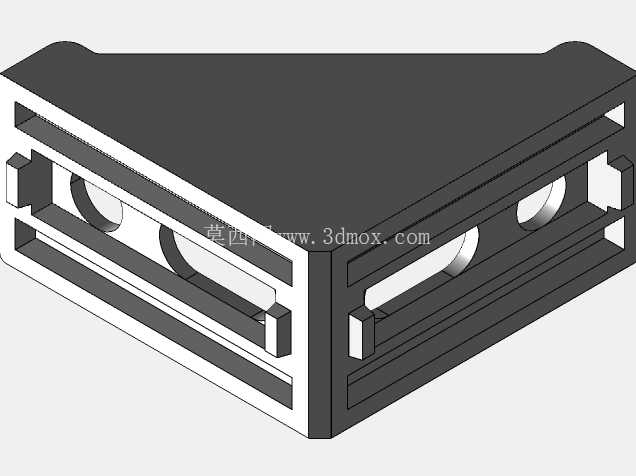

　　这款角支架采用直角折弯的加强结构，折弯处做了圆弧过渡处理，避免应力集中导致的支架断裂问题，两个安装面分别贴合3030铝型材的相邻外侧槽面，安装时不需要在型材端面做复杂的铣削加工，直接将T型螺栓卡入型材的T型槽内，对准支架上的安装孔锁紧即可完成固定，相比内置连接件，外置的角支架能提供更大的锁紧力臂，角部的连接刚度可以提升40%以上。从安装边界来看，这款支架的安装面尺寸为60x30，不会过度突出型材表面，不会干涉型材槽内其他配件的安装，也不会在框架外侧留下过多突出结构影响设备外封板的装配。

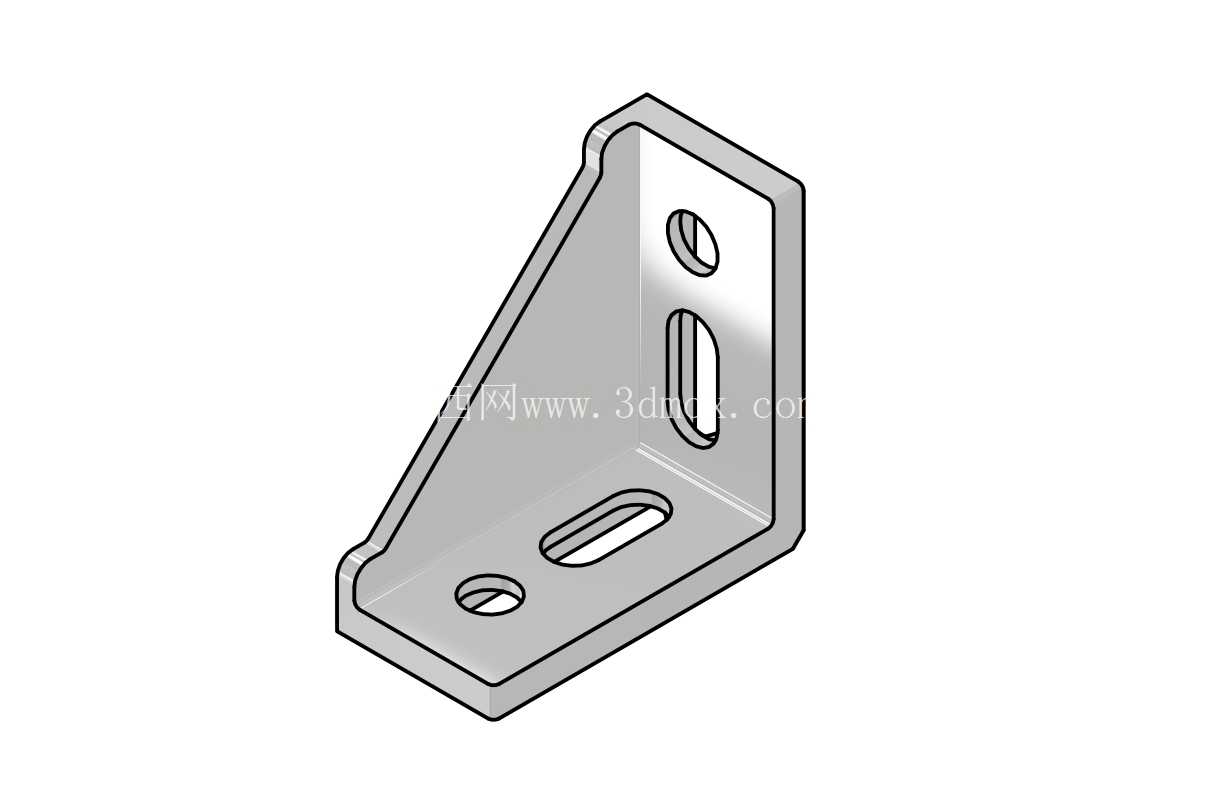

　　支架上的安装孔采用圆孔与长圆孔组合的设计，长圆孔预留了一定的安装调整余量，现场装配时如果型材切割长度存在微小误差，或者T型螺栓的初始卡位存在偏差，可以顺着长圆孔的方向微调支架位置，不需要重新拆装螺栓调整卡位，能有效提升现场的装配效率。在实际选型过程中，这类角支架多用于设备框架的底部承重角位、模组安装立柱的连接位置，以及需要频繁承受往复载荷的导轨安装架角部，搭配对应的T型螺栓与法兰螺母使用时，能有效分散连接点的集中应力，避免长期受载后型材槽口出现变形开裂的问题。

　　设计这类连接件的三维模型时，需要重点关注折弯内R角的尺寸与铝型材外角的匹配度，要是R角设计过小，支架安装时折弯处会顶住型材的外角棱边，导致两个安装面无法完全贴紧型材表面，锁紧螺栓后支架会存在内应力，长期受载很容易出现断裂；要是R角设计过大，支架与型材之间会存在装配间隙，连接后会出现晃动虚位。同时安装孔的位置需要严格匹配3030铝型材的槽中心距，孔位偏移会导致螺栓无法顺利卡入T型槽，现场装配时只能临时扩孔，破坏支架的表面防腐层，也会影响连接强度。
