工业轧机用辊轴零件三维结构设计

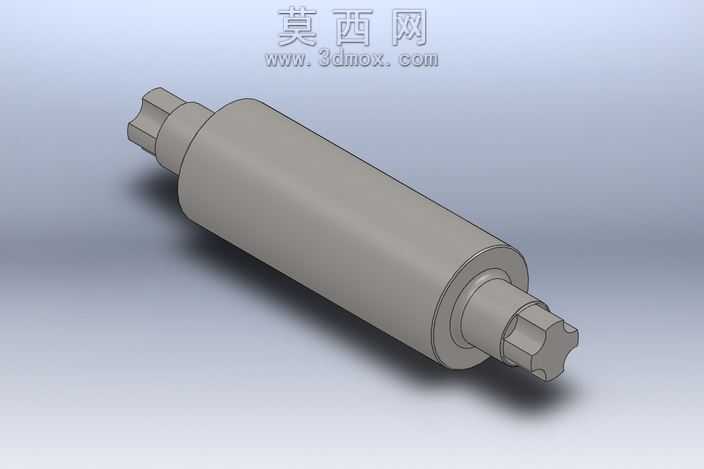

本作品为工业轧制设备配套的辊轴类零件三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计通用规范，保证零件结构的合理性与可加工性。建模阶段首先梳理辊轴的功能逻辑：该零件作为轧制设备的核心受力构件，主体为大直径圆柱工作段，两端设置阶梯式轴头结构，轴头端部设计为异形传动结构，用于与驱动机构配合传递扭矩，因此建模时优先以旋转凸台命令生成主体回转结构，保证各段同轴度公差符合机械设计要求，再对两端轴头的异形配合面进行拉伸切除与倒角处理，所有过渡圆角均按照应力分散要求设置，避免零件工作时出现应力集中问题。材质渲染阶段，结合该零件实际使用场景，主体赋予合金钢材质，调整材质表面粗糙度参数模拟热轧辊常用的合金铸钢表面质感，对轴头配合面单独设置更高的光洁度参数，还原精加工后的金属表面效果；渲染时采用柔和的工业产品布光方案，通过多角度光源凸显零件各段的直径变化、轴头的异形结构细节，搭配浅灰色渐变背景突出零件主体，阴影参数调整为软阴影，还原零件放置在工作台面的真实视觉效果。结构设计层面，严格遵循辊轴类零件的设计逻辑：中间大直径段为轧制工作接触面，长度与直径比例参考常规小型轧机的辊身参数设置，两端阶梯轴依次设置轴承安装位、密封安装位与传动连接位，各轴段的直径差按照装配工艺要求预留退刀槽结构，端部异形传动结构的尺寸与常规联轴器的配合尺寸适配，保证模型可直接用于后续的虚拟装配、干涉检查与工程图生成。整个建模过程完全参数化，各轴段直径、长度、圆角尺寸均设置可编辑参数，方便后续根据不同轧制工况调整零件尺寸，模型无多余特征、无几何错误，所有面与边线均经过拓扑检查，可直接导入有限元分析软件进行受力校核，也可用于教学演示、设备装配模拟等场景。
