带螺纹结构吊环螺栓连接紧固件

　　在重型设备装配、阀门组件安装、工业管线架设等场景中，带螺纹结构的吊环螺栓是兼顾吊装受力与螺纹紧固连接的核心零件，这类零件往往需要同时满足吊装作业的载荷要求，以及装配后螺纹副的连接可靠性，避免出现吊装滑脱、螺纹咬合失效、安装后干涉周边部件等工程问题。从实际使用场景来看，这类吊环螺栓常被用于减压阀等阀类组件的吊装转运、现场安装定位环节，也可作为设备检修时的临时吊点使用，作业时吊环部分可配合卸扣、吊装带完成起吊动作，下部螺纹段则可直接旋入被吊工件的预制螺纹孔内，无需额外配置连接螺母即可完成紧固，减少现场装配的零件数量。

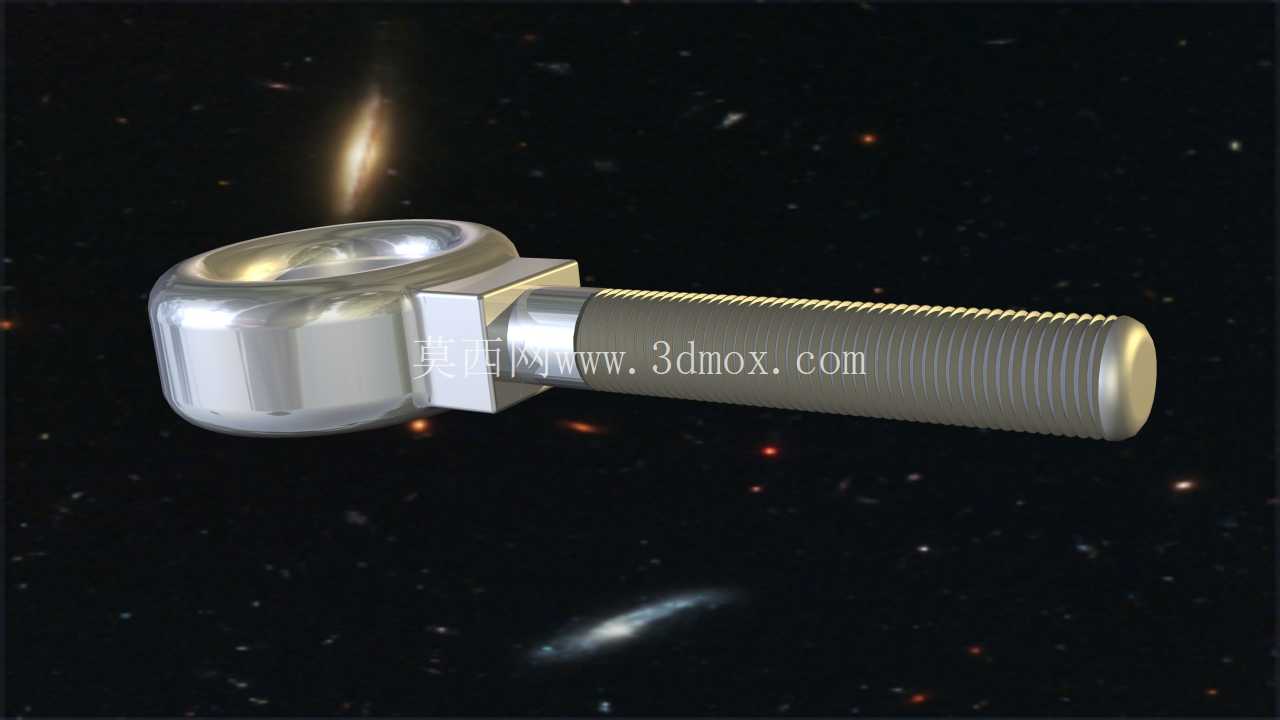

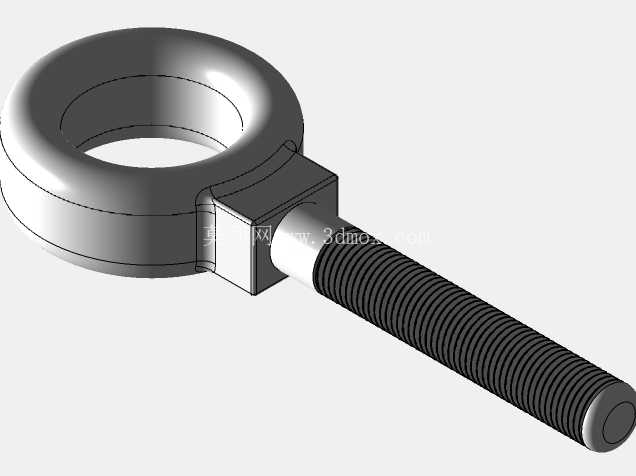

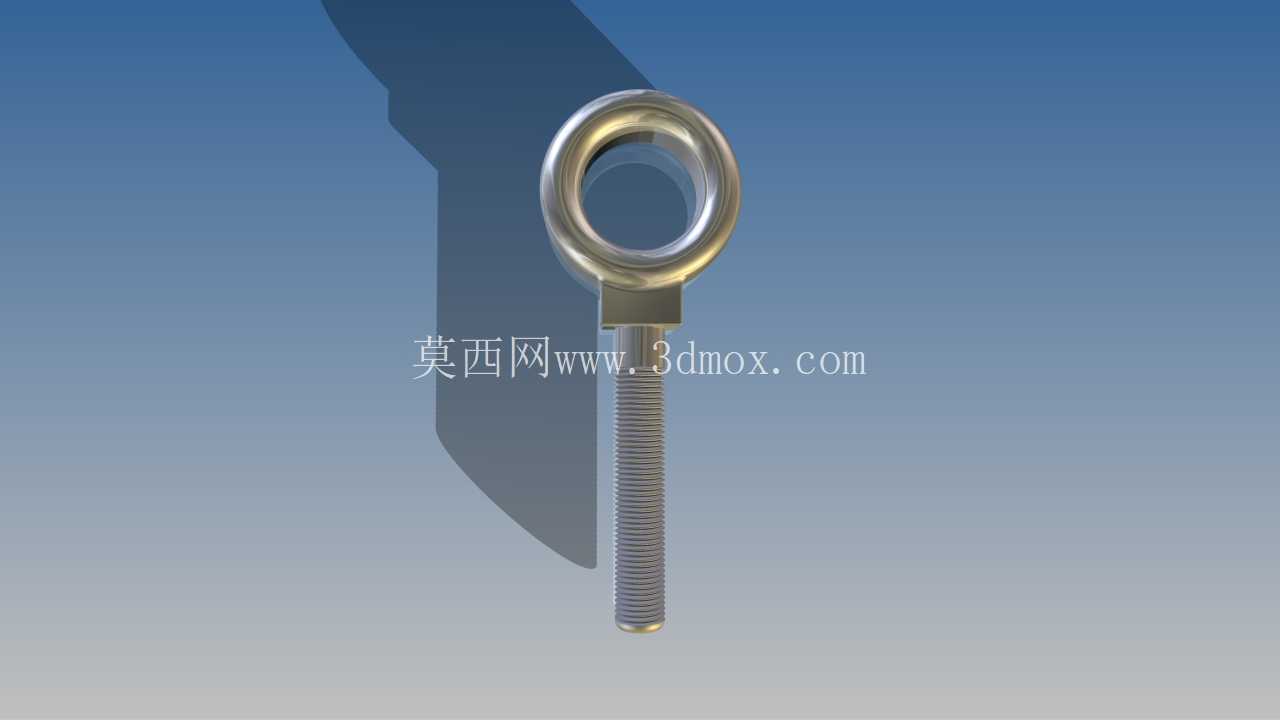

　　从设计逻辑上看，该零件的环形吊耳部分采用整圆闭环结构，截面为均匀的圆形截面，避免应力集中在吊环与螺杆衔接的直角位置，衔接处做了小尺寸的过渡凸台，既可以在螺纹旋紧时作为轴向定位面，也能分散吊环受拉时的应力传递路径，防止衔接位置出现应力断裂。下部螺杆采用标准外螺纹结构，螺纹牙型规整，旋合时可与对应规格的内螺纹孔形成稳定配合，螺杆长度经过匹配设计，既保证足够的螺纹旋合深度满足受力要求，也避免螺杆过长穿透工件后干涉阀类组件内部的流道或者运动部件。

　　安装边界方面，吊环的外圆直径决定了吊装时吊具的最小适配尺寸，设计时需要保证吊环内孔有足够空间穿过对应规格的卸扣销轴，同时吊环外圆不会和工件周边的安装凸台、管线接头产生干涉；下部螺纹的公称直径、螺距需要和被吊工件的内螺纹孔完全匹配，旋入深度需要达到螺纹公称直径的1.2倍以上，才能保证吊装时的连接强度，过渡凸台的端面需要加工平整，旋紧后可与工件表面完全贴合，避免出现倾斜受力的情况。

　　在建模过程中，螺纹部分采用真实牙型建模而非贴图示意，可直接用于后续的装配干涉检查、受力仿真分析，吊环部分的圆弧过渡完全按照实际加工的圆角半径绘制，还原零件的真实受力结构，方便结构设计人员在做阀类组件整体设计时直接调用，校核吊装点位的布置合理性，也可作为加工出图的参考依据，减少重复建模的工作量。
