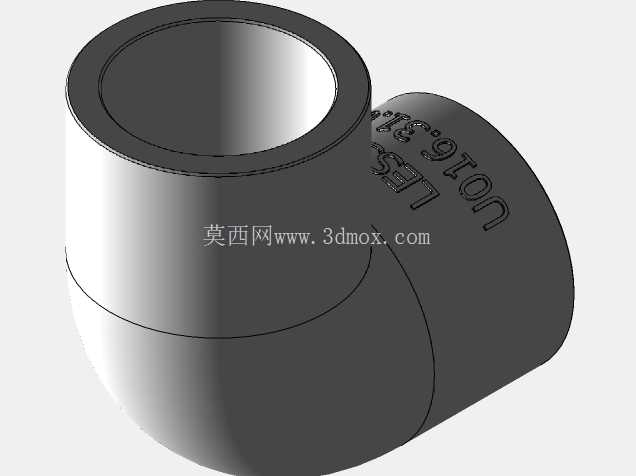

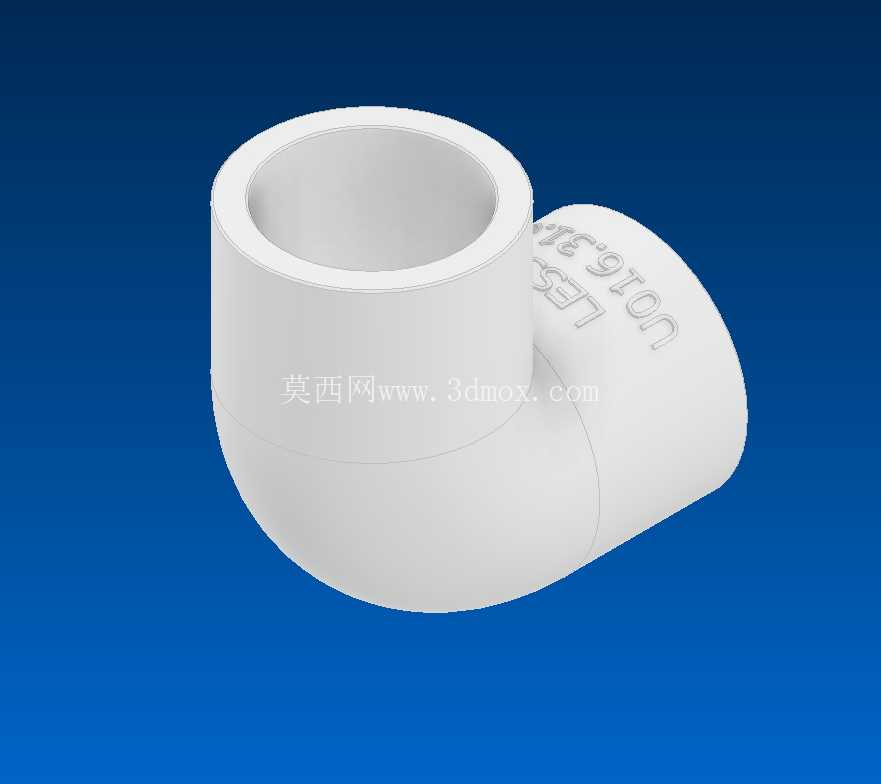

20mm规格90度PVC直角弯头管件结构

　　这款90度PVC弯头主要用于民用给排水、家装水路改造、小型工业流体输送管路的直角转向场景，在室内冷热水布设、阳台排水改向、小型净水设备管路接驳中都有极高的使用频次，是PVC管路系统里最基础也最核心的转向连接件。从实际安装需求出发，该弯头采用等径承插结构设计，两端承口内径严格匹配20mm外径的PVC管材，承口深度做了冗余设计，既可以保证涂胶粘接后有足够的密封接触面积，也能给现场安装的管材插入深度留出调整余量，避免因管材裁切长度误差导致管路对接错位。

　　弯头的转弯圆弧做了等曲率过渡处理，没有直角突变的流道结构，流体经过转向位置时不会产生明显的涡流区，能有效降低管路的沿程压力损失，减少流体输送过程中的动力损耗，同时也能避免杂质在转弯位置沉积堵塞管路。建模过程中优先还原了产品的实际注塑成型特征，外壁的品牌标识凸台、承口端部的倒角结构都做了精准还原，承口内壁的微小脱模斜度也按照实际注塑工艺参数设置，完全匹配真实产品的开模生产逻辑，不会出现建模结构与实际生产工艺冲突的问题。

　　外形尺寸上，弯头整体的转弯半径控制在合理范围，安装后两个承口的中心距符合常规管路安装的空间预留标准，不会出现安装后与墙面、其他管路部件干涉的问题，两端承口的同轴度公差按照管路连接件的通用标准设置，保证对接管材后整段管路的直线度符合施工要求。从结构强度角度考虑，弯头转弯位置的外壁做了均匀的壁厚加厚处理，相比直段承口位置的壁厚有小幅提升，能够承受管路通水后的内部压力冲击，也能抵抗安装过程中拧动、敲击带来的外力影响，避免转弯位置出现开裂渗漏的问题。

　　整个模型的结构完全参照实际量产的PVC弯头实物测绘建模，所有尺寸参数都符合PVC给水管件的行业通用标准，既可以用于管路系统的三维排布模拟，提前预判安装空间的干涉问题，也可以作为管件类产品结构设计的参考样本，帮助设计人员快速掌握注塑类塑料管件的结构设计要点与工艺注意事项。
