立式水冷弧形支撑冷却槽结构设计

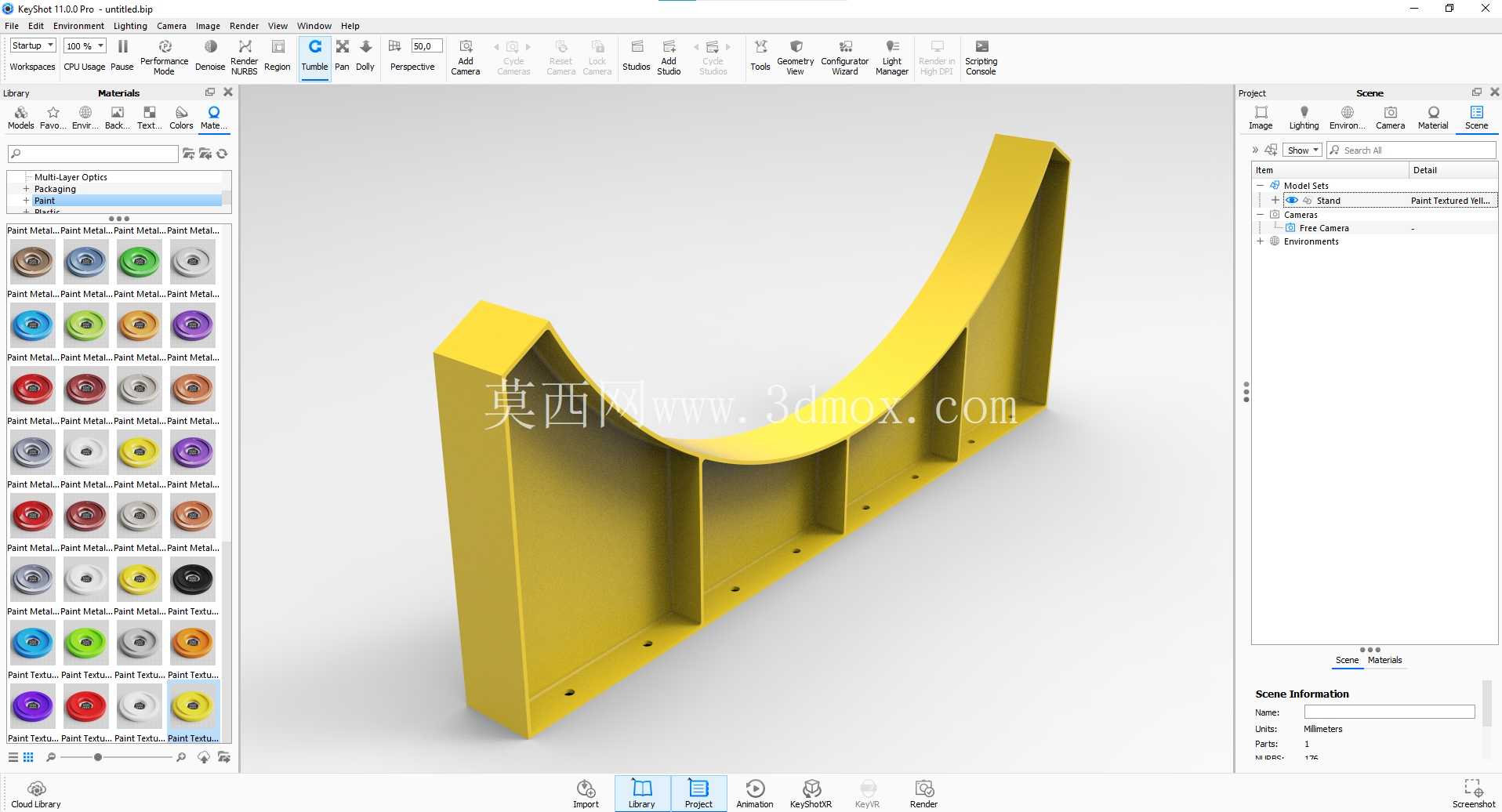

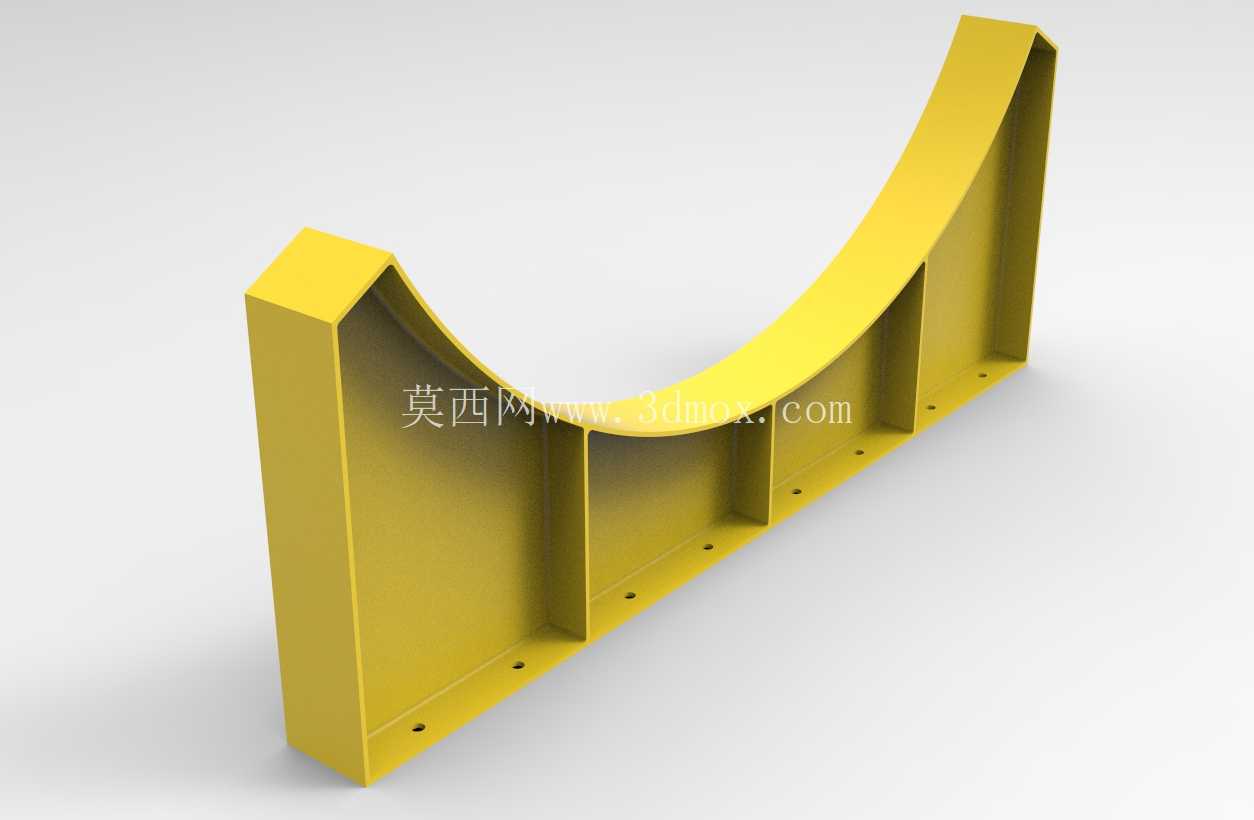

　　该结构主要应用于工业水冷系统中需要对大直径圆柱类换热管路、阀组配套冷却段进行承托与换热辅助的场景，常见于化工流体输送、动力机组冷却回路、工业炉窑水冷排等配套管路安装环节，核心作用是在承托对应水冷管路重量的同时，依托自身槽体的水冷流道结构，配合管路完成热量传导，避免管路长期高温运行出现形变、密封失效等问题。从功能特性来看，整体采用半圆弧贴合面设计，弧面曲率与配套水冷管路的外壁曲率完全匹配，安装后可实现与管路外壁的大面积贴合，既可以均匀分散管路的竖向载荷，避免局部应力集中造成的管壁压损，也能增大导热接触面积，提升辅助冷却的换热效率；两侧竖向立板与底部安装法兰为一体化焊接结构，立板之间均匀布置的横向加强筋，可在不额外增加整体壁厚的前提下，大幅提升结构的抗弯折能力，即使承托长跨度、充液后重量较大的水冷管路，也不会出现立板外张、弧面变形的问题。

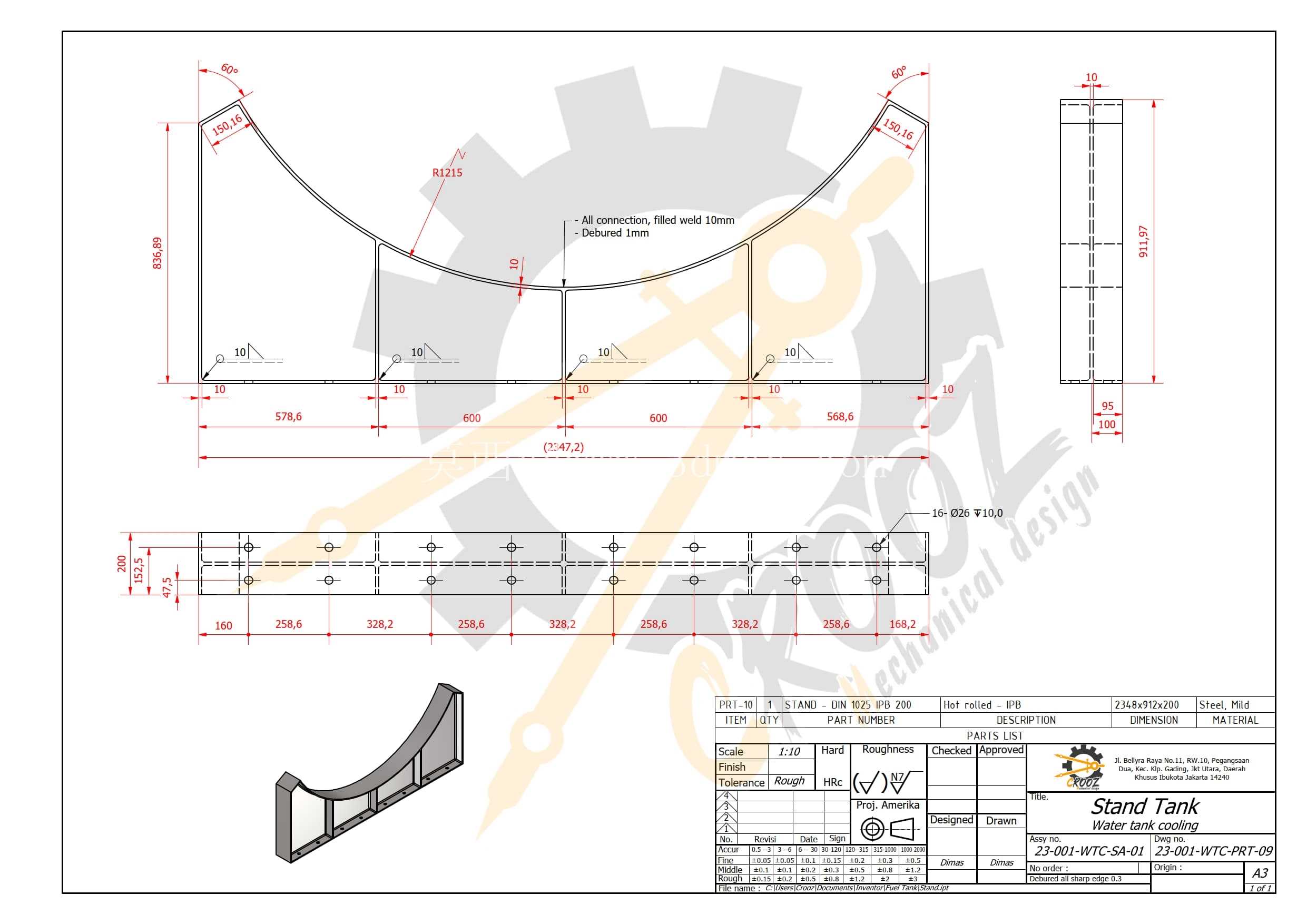

　　设计过程中优先考虑了现场安装的适配性，底部安装法兰上预留的等距螺栓孔，可直接与预设的设备安装基座、钢结构支架通过标准螺栓完成固定，无需现场二次打孔加工；弧面的开口高度、两侧立板的间距均预留了管路安装的调整余量，可适配一定范围内的管径公差与安装偏移，降低现场装配的对位难度。外形尺寸方面，整体长度方向的安装孔距匹配常规工业阀组、水冷管路的支架安装间距，竖向高度控制在不遮挡管路外接法兰、检测仪表的范围内，安装后不会影响后续管路阀门的操作、仪表读数与日常检修；结构的边角均做了倒角处理，避免安装过程中尖锐边角划伤施工人员、破坏管路外保温层。

　　实际应用中，该结构可直接作为立式水冷回路的管路承托构件使用，弧面与管路接触位置可根据换热需求填充导热硅脂或者加装隔热垫片，兼顾承托强度与换热、隔热的不同工况需求；加强筋的排布位置避开了底部安装孔的受力区域，螺栓锁紧时不会造成筋板位置的应力开裂，整体结构可适配长期带压、温度波动较大的水冷工况，减少后期支架变形、管路移位的维护成本。
