集成式热水供应机组结构设计

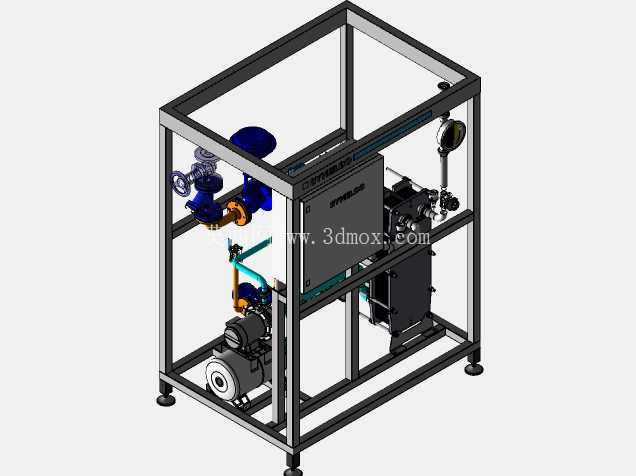

　　这套集成式热水供应单元采用撬装式框架结构设计，所有流体管路、动力部件、调压元件均集成于标准方管焊接机架内，无需现场复杂布管，落地接电接水口即可投入使用，常见于商用楼宇热水供应、小型工艺恒温供水、集中洗浴单元供水等场景，解决了传统散件安装管路杂乱、占用空间大、调压稳定性差的问题。从结构布局来看，机架采用4040标准工业铝型材搭配碳钢方管焊接成型，底部配置可调式减震脚杯，可适应不平整安装地面，整体安装边界控制在长1200mm、宽800mm、高1500mm范围内，可直接嵌入常规设备间预留空位，无需额外拓展安装空间。

　　流体管路系统采用不锈钢硬管搭配铜质阀门连接，进水端配置Y型过滤结构拦截管路杂质，避免杂质卡滞调压元件；核心调压段采用先导式减压阀，可将上游进水压力稳定调控至设定出水区间，即便上游水压出现0.2-0.6MPa的波动，下游出水压力偏差可控制在±0.05MPa以内，避免水压波动导致的出水忽冷忽热、管路水锤异响问题。动力单元配置离心式热水泵，泵体过流部件采用耐温铸铁材质，可长期耐受85℃以下热水输送，泵组与机架之间加装橡胶减震垫，降低运行过程中的振动传递，减少设备间噪音污染。管路最高点配置压力表实时显示出口压力，便于运维人员直观判断设备运行状态，旁通管路配置手动截止阀，可在设备检修时切换至旁通供水，避免单点故障导致整体供水中断。

　　设计过程中充分考虑运维便利性，所有阀门操作手柄均朝向设备正面操作侧，无需探身至机架内部即可完成开关操作；电气控制盒安装于机架中部可视位置，接线端子预留外接温控、液位信号接口，可根据使用需求拓展恒温控制、缺水保护等功能。管路排布遵循横平竖直的工程规范，相邻管路间距预留不小于30mm的操作空间，便于后期更换密封件、紧固管路接头；机架顶部预留吊装孔位，可通过叉车或吊具完成整体转运，适配多场景快速部署需求。整套结构在建模阶段完成了管路干涉检查，所有弯头、三通连接处均做了圆角过渡处理，减少管路流阻，同时避免直角连接处长期受水流冲刷导致的腐蚀泄漏问题，兼顾结构可靠性与运维便捷性。
