消防系统立式泡沫混合发生装置结构

　　该泡沫室结构主要应用于低倍数泡沫灭火系统，多安装在立式、卧式储油罐的罐壁上部位置，作为泡沫产生与导流的核心执行部件，在石油化工储罐区、油库、装卸栈台等存在甲、乙、丙类液体火灾风险的场景中承担关键作用，当灭火系统启动后，压力比例混合器输送的泡沫混合液会进入装置内部，通过内部结构的导流、吸气作用形成空气泡沫，顺着导流结构注入储罐内部，覆盖燃烧液面实现窒息灭火，避免火焰沿罐壁蔓延扩大灾情。

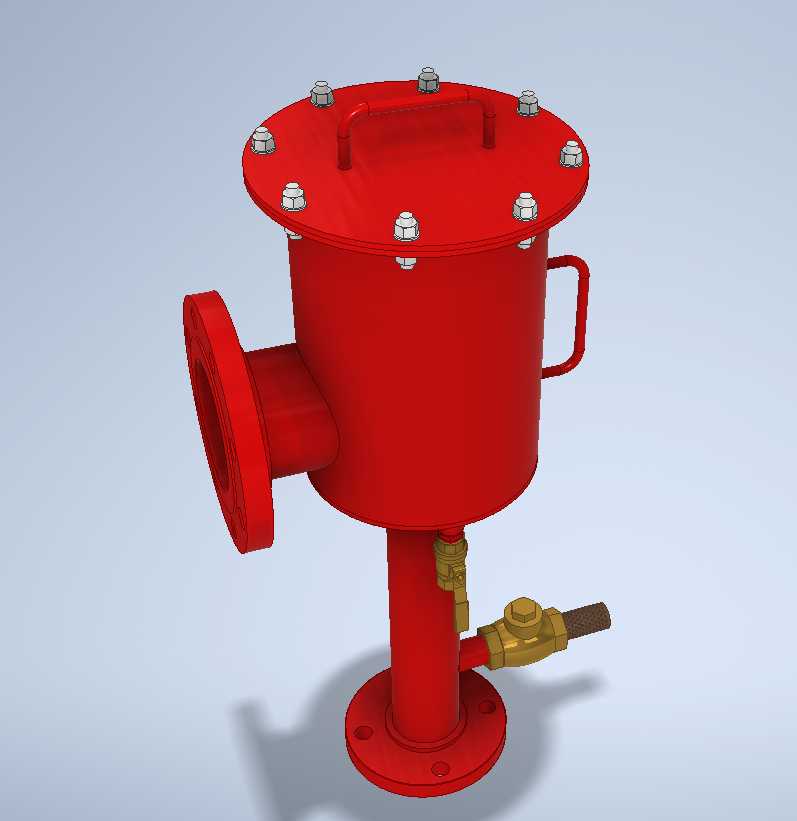

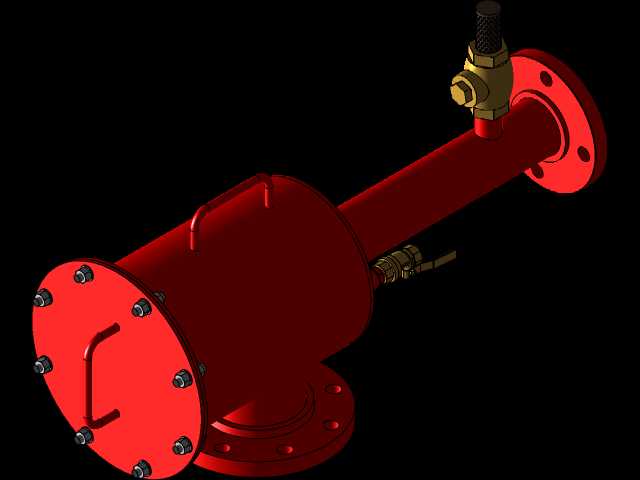

　　从结构设计来看，整体采用立式筒状罐体布局，顶部为快开式法兰端盖，沿端盖圆周均匀布置紧固螺栓，既保证罐体承压时的密封性能，也便于后期拆开检查内部发泡组件、清理残留杂质；端盖上方设置一体式提手结构，方便运维人员拆装操作时施力，无需额外借助吊装工具即可完成端盖拆卸。罐体侧面设置水平侧向法兰接口，该接口为泡沫混合液输入端口，法兰采用标准压力等级设计，可与系统输送管道直接对接，接口位置经过流道优化，减少混合液进入罐体时的紊流阻力，保证液流平稳进入发泡腔。罐体下部设置支撑立柱，底部为圆形安装法兰，法兰上预留对称安装螺栓孔，可直接固定在储罐罐壁的预设安装支座上，安装时需保证侧向接口与输送管道的同轴度，避免额外安装应力作用在罐体焊缝处。

　　罐体下部还设置了两路带黄铜球阀的管路接口，一路为排污放空口，用于系统停运后排空罐内残留积液、杂质，防止冬季低温环境下积液冻裂罐体，另一路为取样检测口，可在系统调试时引出混合液，检测泡沫混合比是否符合设计要求，球阀采用手柄式操作结构，启闭力矩小，现场操作无需专用工具。设计过程中充分考虑了消防设备的可靠性要求，所有与介质接触的部件均做防腐处理，罐体焊缝采用连续满焊工艺，经水压试验验证无渗漏，整体结构无复杂传动部件，日常运维仅需定期检查螺栓紧固状态、球阀启闭灵活性即可，大幅降低后期维护成本。

　　安装边界方面，需预留顶部端盖拆卸的操作空间，侧向接口对接管道时需设置柔性支撑，避免管道重量直接作用在泡沫室本体上，底部安装法兰与支座之间需加装密封垫片，防止泡沫输送过程中出现泄漏，保证发泡压力稳定在额定工作区间，确保泡沫产生量、发泡倍数满足灭火设计要求。
