110mmPVC螺栓法兰连接件结构设计

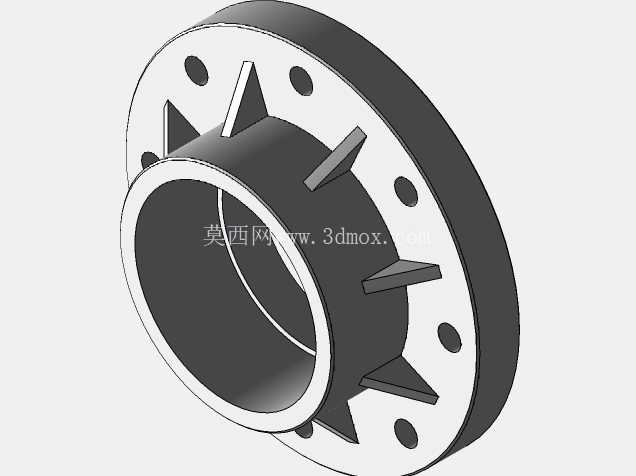

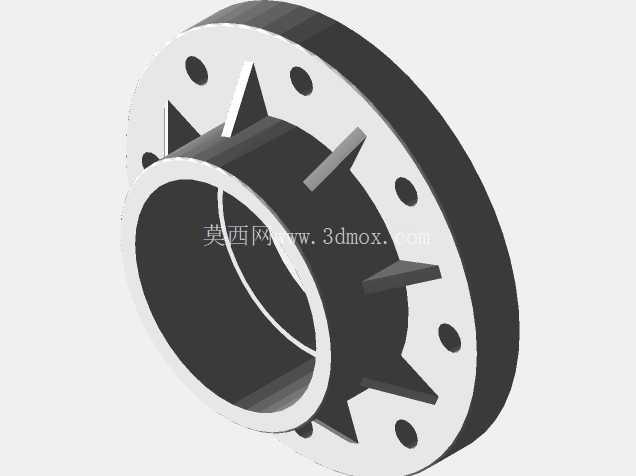

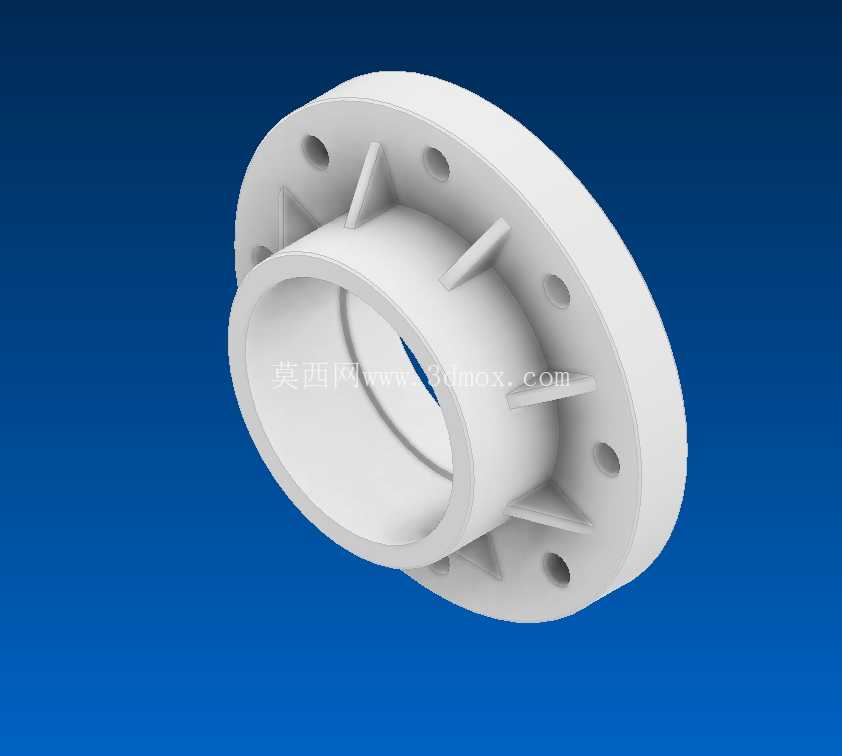

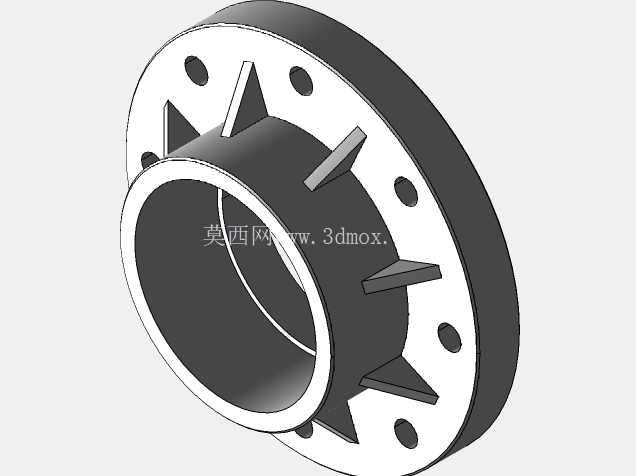

　　这款110mm规格的PVC螺栓法兰，主要应用于民用给排水、化工流体输送、农田灌溉等PVC管路系统的端部对接场景，是实现PVC管道与带法兰接口的阀门、泵体、设备腔体刚性连接的核心过渡配件。从结构设计逻辑来看，整体采用一体注塑成型的结构，法兰盘端面均匀分布螺栓过孔，孔位排布遵循同通径管路法兰的通用孔距规范，能够匹配常规110mm通径对应的螺栓安装间距，安装时无需额外扩孔或调整孔位，可直接穿入螺栓完成紧固。

　　法兰盘与筒体连接的根部设置了周向均匀分布的加强筋，这一设计是考虑到PVC材料本身刚性低于金属法兰，在螺栓紧固时如果根部无加强结构，很容易出现法兰盘翘曲、密封面贴合不严导致的渗漏问题，加强筋从筒体外壁延伸至法兰盘内侧近螺栓孔位置，能够有效分散螺栓预紧力带来的弯矩，避免长期使用后法兰盘变形。筒体部分的内径与110mmPVC管材外径匹配，设计时预留了粘接承插的间隙公差，现场安装时可直接涂刷PVC专用粘接剂后插入管材，承插深度符合管路安装规范要求，保证粘接后的拉拔强度满足管路承压需求。法兰密封面为平面结构，适配橡胶平垫片的密封形式，不需要加工凸台或凹槽，降低注塑成型的模具复杂度，同时也能满足1.0MPa及以下工作压力的密封要求。

　　从安装边界来看，法兰盘外径尺寸控制在常规同规格法兰的通用尺寸范围内，相邻螺栓孔的中心距偏差控制在注塑成型可实现的公差范围内，安装时不需要为该配件预留额外的操作空间，可直接替换同通径的其他PVC法兰产品。在实际工程应用中，这类法兰常被用在水处理设备的进出水口连接、化工腐蚀性流体管路的设备对接场景，因为PVC材料本身耐酸碱腐蚀，相比金属法兰不需要做防腐处理，重量也更轻，高空管路安装时能够降低管路支架的承重负荷。设计过程中也充分考虑了注塑成型的工艺性，所有转角位置都设置了合理的脱模斜度与圆角，避免注塑时出现应力集中导致的开裂问题，加强筋的厚度控制在筒体壁厚的60%左右，防止成型时出现缩痕影响外观与结构强度。
