DIN与ASTM标准兼容参数化盲板法兰

　　在石化、市政给排水、工业流体输送管路的运维与新建项目中，盲板法兰是管路系统临时或永久封堵、分段试压、末端截流的核心承压连接件，这款参数化盲板法兰同时覆盖DIN与ASTM两大主流国际法兰标准体系，可通过内置参数表直接切换适配不同标准下的公称通径、压力等级对应的尺寸规格，无需重复建模，能大幅提升管路系统三维布局的设计效率。从实际工程应用场景来看，这类双标准兼容的盲板法兰常被用于跨标准体系对接的管路节点，比如涉外项目中同时存在欧标管线与美标管线的区段，或是技改项目中原有管线标准与新增管线标准不统一的封堵位置，可避免因标准不匹配导致的现场安装错位、密封失效问题。

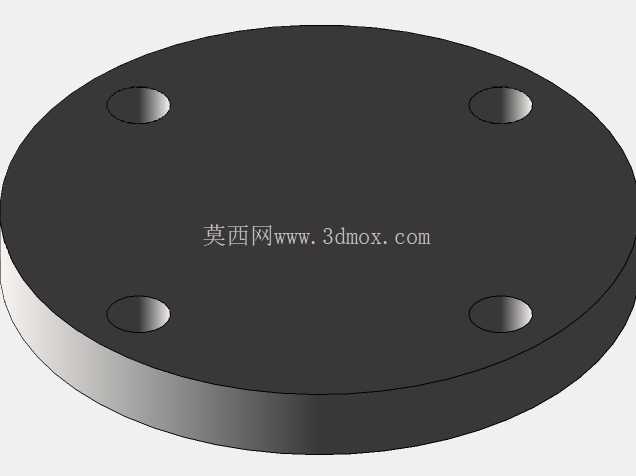

　　设计过程中优先考虑了安装边界的适配性，法兰盘的螺栓孔分布圆直径、螺栓孔孔径、法兰盘厚度、密封面形式均严格对应两套标准的公差要求，密封面采用突面结构，可适配常规非金属平垫片、缠绕式垫片的密封需求，承压状态下的密封面平面度控制在标准允许的公差范围内，避免安装后出现渗漏。法兰本体的外形为圆盘式盲板结构，中心无贯通流道，盘面均匀分布螺栓通孔，孔位的角度公差严格控制，保证现场安装时螺栓可顺利穿入，不会出现孔位错位需要现场扩孔的问题。

　　参数表的逻辑设置上，将公称压力、公称通径作为主驱动参数，切换参数后法兰外径、厚度、螺栓孔数量、孔径、分布圆直径会自动匹配对应标准的数值，同时保留了密封面凸台高度、倒角尺寸的细节参数，符合机械加工的工艺要求，不会出现无法落地加工的建模特征。从安装适配角度，这款盲板法兰可与对应标准的对焊法兰、平焊法兰直接配对使用，安装时的螺栓长度、垫片尺寸均可直接匹配标准件库内的对应规格，无需额外定制连接件，在管路三维布线阶段，可直接调用该模型完成管路末端的封堵布局，检查与周边管线、设备的安装间隙，避免后期施工时出现干涉问题。针对管路试压的工况，模型的厚度设计预留了足够的承压余量，对应不同压力等级下的盲板厚度均满足强度计算要求，不会出现试压过程中盲板变形的风险。
