二十毫米PVC内螺纹异径直通接头

　　这款异径直通接头主要用于民用给排水管路、小型水处理设备、园林灌溉支管以及家装冷热水管线的转接场景，在需要把一端光滑PVC管材和另一端带外螺纹的金属阀件、水表、水泵出水口或者内丝管路对接的工位上十分常见。现场施工时，光滑承口端通过PVC专用胶粘剂和同外径管材完成粘接，螺纹端则通过生料带或者密封胶和对接件拧紧，不需要额外焊接或者热熔设备，普通安装人员手持管钳即可完成装配，在狭小管井、吊顶夹层、设备机柜内部这类操作空间受限的区域，装配效率优势非常明显。

　　结构设计上，接头整体采用阶梯式异径布局，大端为带内螺纹的加厚承口，螺纹段内嵌黄铜材质衬套，避免PVC本体直接加工螺纹带来的滑牙、密封失效问题，反复拆装也不会出现螺纹磨损开裂的情况；小端为光滑等径承插段，外壁预留均匀的壁厚余量，粘接后胶层可以均匀填充承插间隙，不会出现偏斜、漏胶的缺陷。接头中部设置一圈凸起的加强限位台阶，一方面作为承插装配时的轴向定位面，管材插入到台阶位置即可达到设计插入深度，避免施工人员插入深度不足导致承压能力下降，另一方面也提升了接头整体的抗扭刚度，拧紧螺纹端的时候扭矩不会直接传递到粘接段，防止粘接面被扭松。

　　外形尺寸方面，接头整体轴向长度控制在适配20mm管径的紧凑区间，最大外径出现在带法兰边的螺纹端，法兰边端面和螺纹衬套端面齐平，拧紧时扳手可以贴合法兰边施力，不会打滑磕碰PVC本体；安装边界上，布置管路时需要在螺纹端预留出扳手操作的径向空间，承插端则预留管材插入的轴向余量，接头整体轴向占用空间短，在并排布置的多路支管里可以紧密排布，不会出现相邻接头干涉的情况。

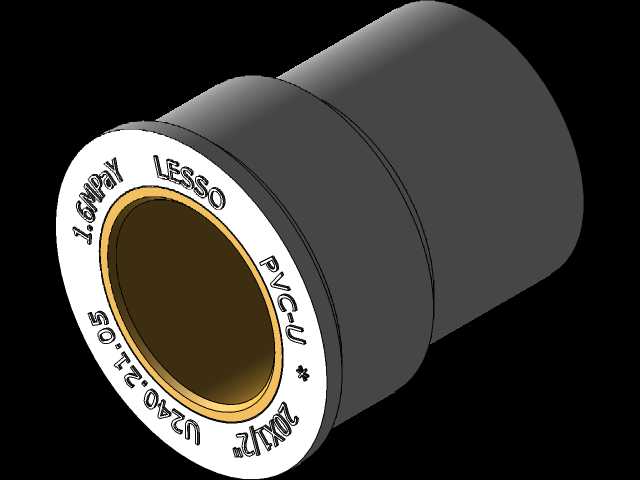

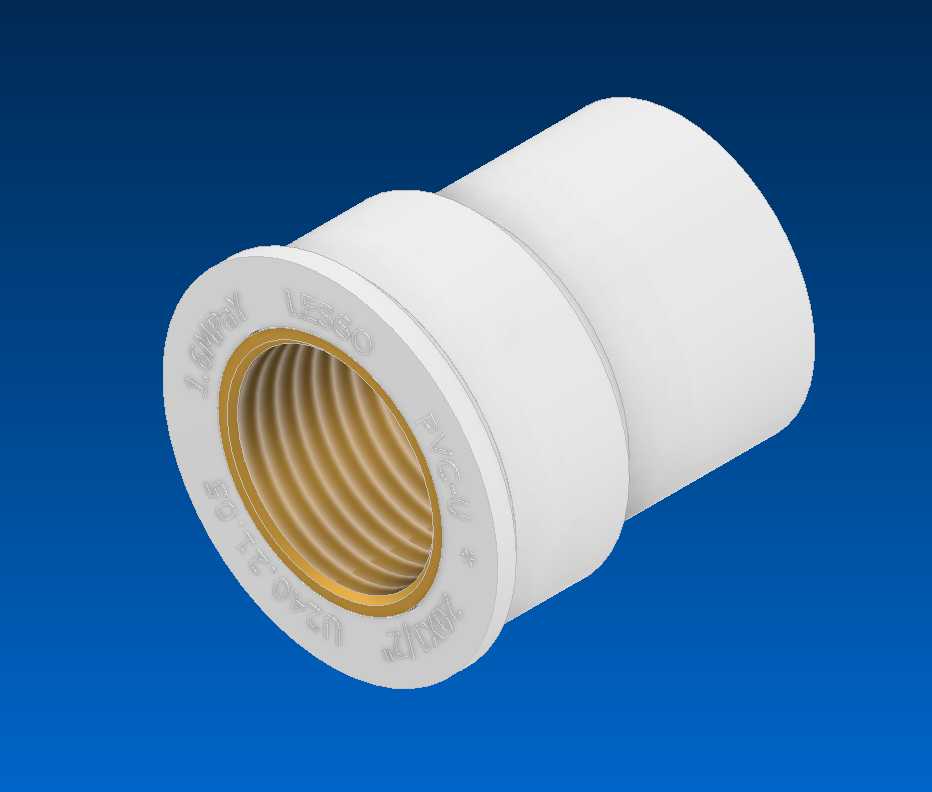

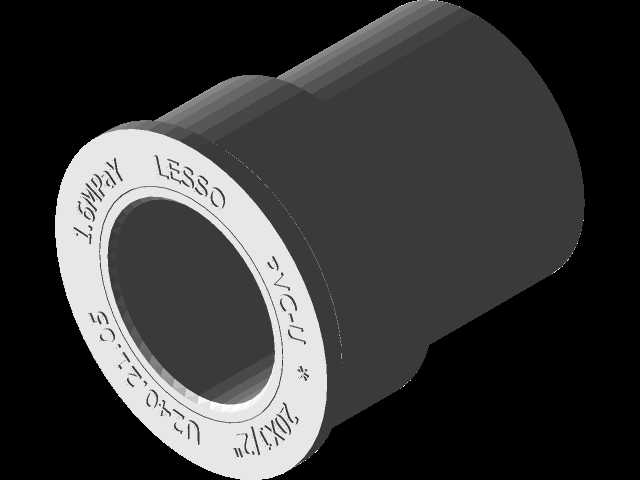

　　建模过程中完整还原了内螺纹的牙型轮廓、黄铜衬套和PVC本体的包胶嵌合结构、承口内壁的粘接导向倒角，端部的标识刻印也做了细节还原，结构完全符合实际注塑件的拔模要求，壁厚过渡均匀，没有出现局部壁厚突变导致注塑缩痕的缺陷，水路流通截面全程平滑过渡，介质流经接头时的压损极小，不会出现局部涡流滞流的问题，长期使用也不容易在台阶位置积存杂质造成管路堵塞。
