内燃机动力系统活塞结构三维设计

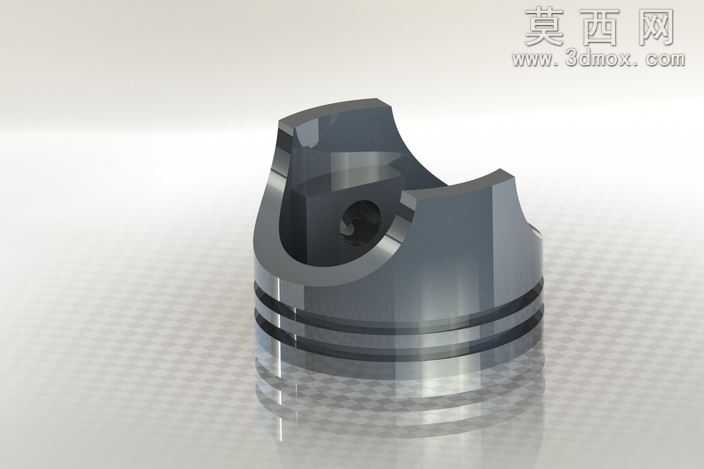

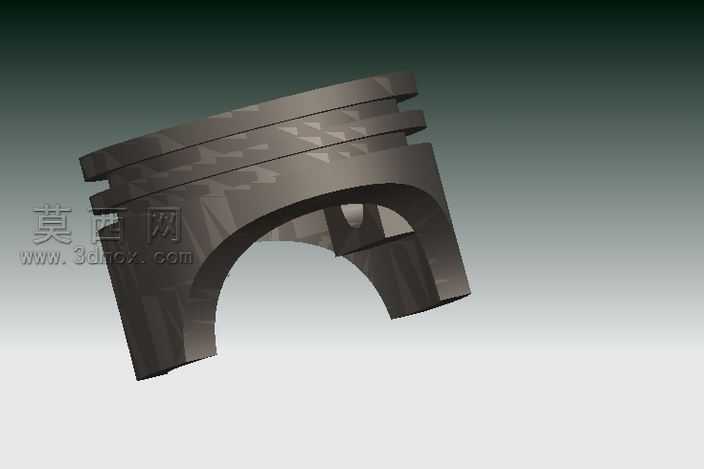

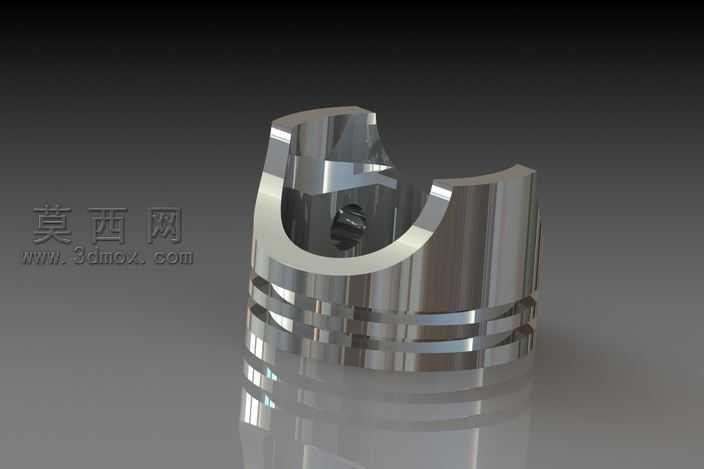

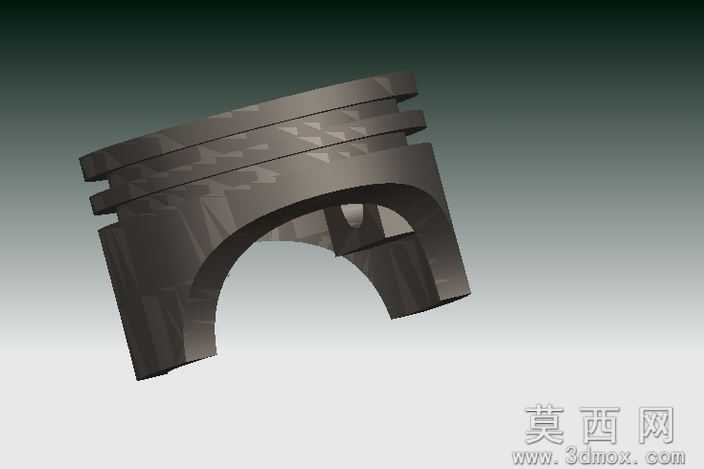

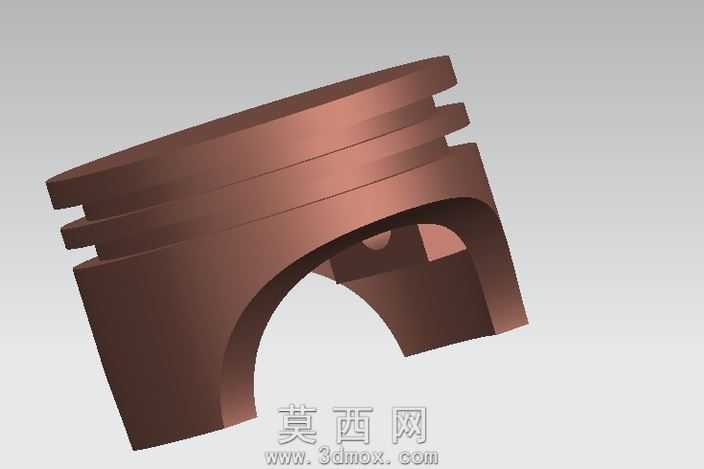

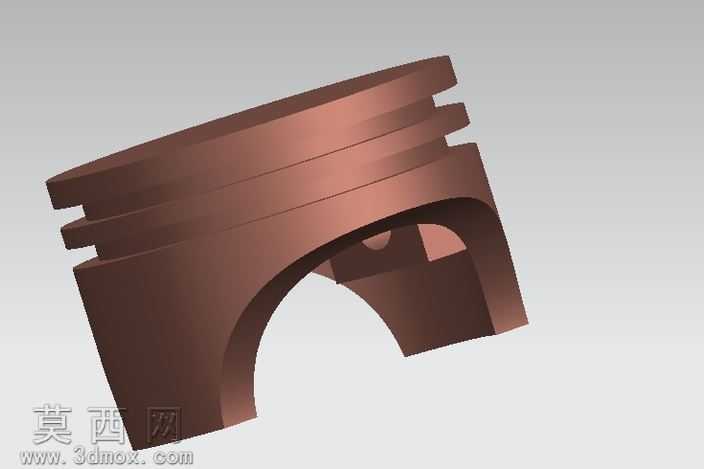

本作品为内燃机核心往复运动部件活塞的三维建模设计，整体建模过程严格遵循机械设计规范与活塞实际工作工况的结构要求展开。建模初期先梳理活塞的功能逻辑：活塞作为发动机燃烧室的核心构成部件，需要承受燃烧爆发压力并通过活塞销传递动力至连杆，同时要完成与气缸壁的密封、导热功能，因此建模时优先确定活塞的整体轮廓尺寸，以回转体基础特征搭建活塞的主体外形，再逐步细化各功能区域结构。针对活塞上部的环带区域，精准绘制多道环槽的截面轮廓，通过拉伸切除特征完成气环、油环的安装槽结构建模，环槽的宽度、深度以及槽间的岸高尺寸均参考通用内燃机活塞的设计标准设定，保证环件安装后可实现可靠的燃气密封与缸壁润滑油刮除功能。活塞裙部的型线设计充分考虑工作状态下的热膨胀变形特性，采用变椭圆截面的建模逻辑，通过多截面放样特征生成裙部曲面，既保证活塞在冷态下与气缸壁的合理配合间隙，也能避免热态工作时出现裙部胀死拉缸的问题。活塞销座区域采用加强筋过渡结构建模，在销孔与活塞主体的连接位置设置渐变式加强结构，分散活塞承受冲击载荷时的应力集中，提升部件的结构强度与疲劳寿命。材质渲染阶段，为活塞主体赋予铸铁类金属材质，调整材质的粗糙度、金属度参数还原铸造活塞的哑光金属质感，对环槽、销孔等机加工面单独设置更高的光洁度参数，区分铸造毛坯面与机加工面的视觉差异，场景采用渐变深灰背景配合柔和的多角度打光，清晰呈现活塞各部位的结构细节与曲面过渡效果，整体模型结构完整，各功能区域的特征表达清晰准确，可用于发动机结构教学、动力系统装配模拟以及相关零部件的设计参考场景。
