齿轮齿条联动螺纹轴传动机构设计

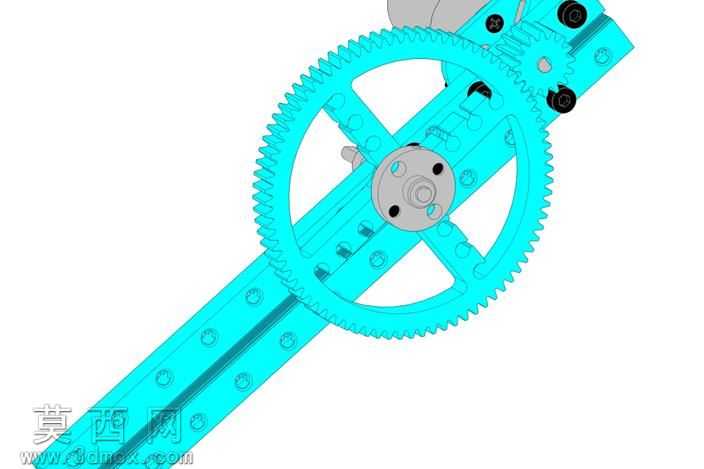

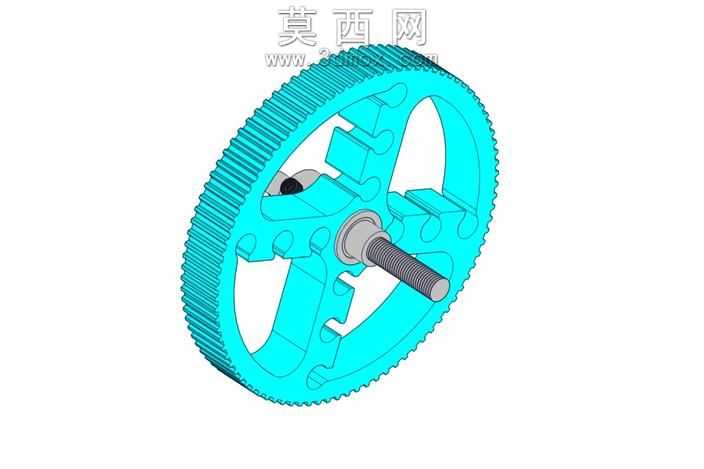

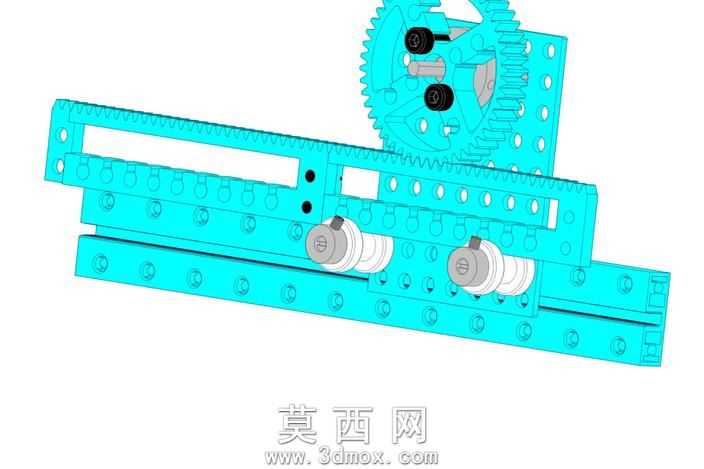

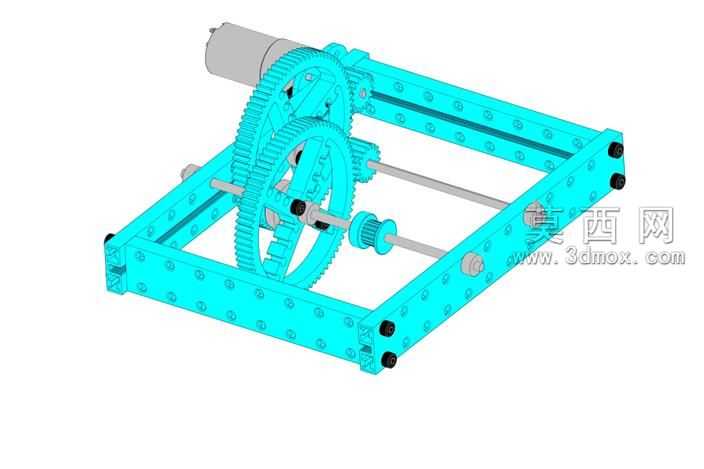

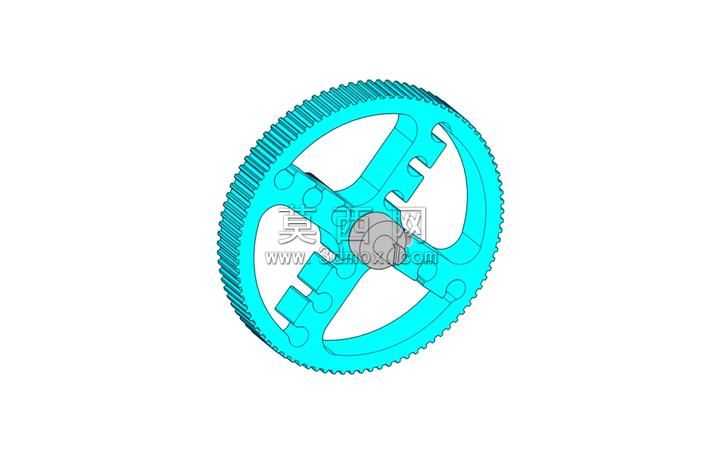

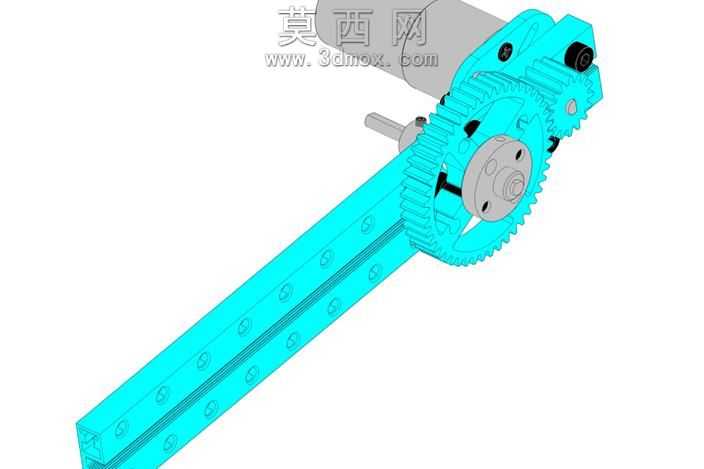

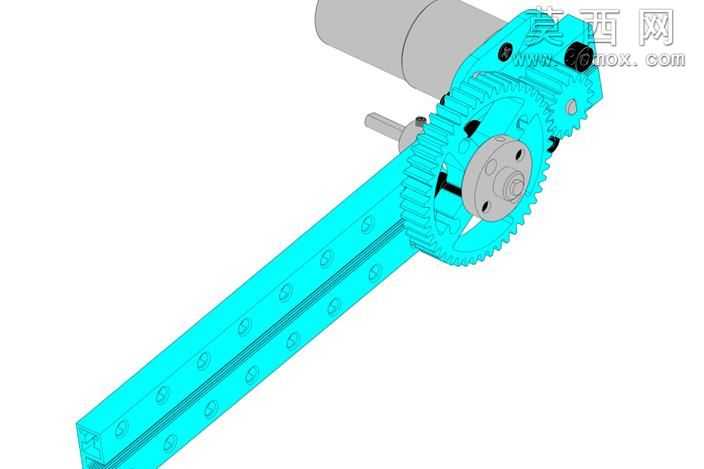

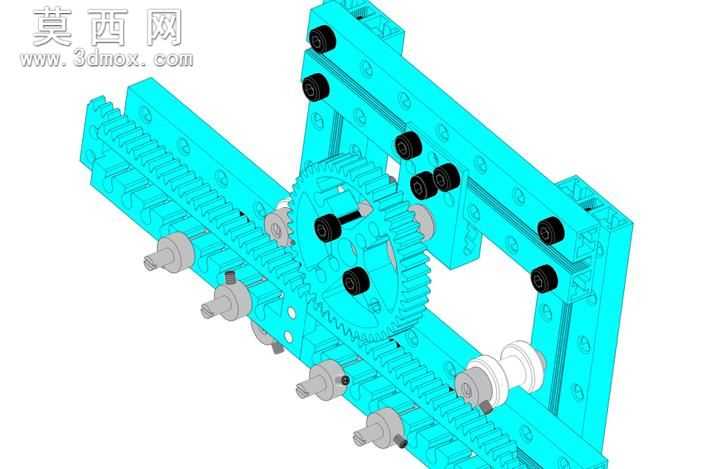

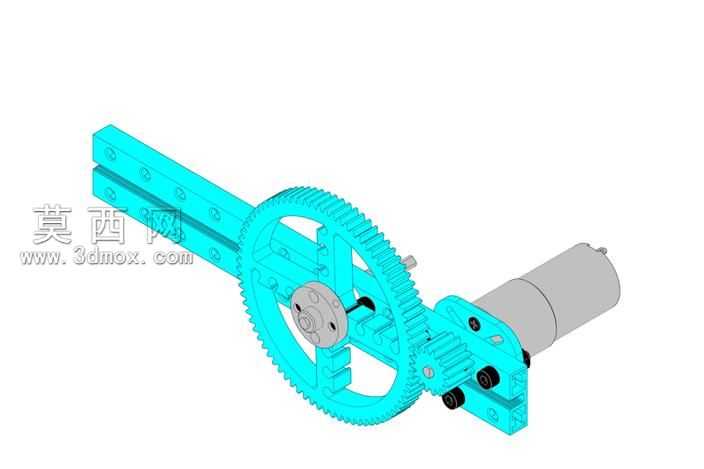

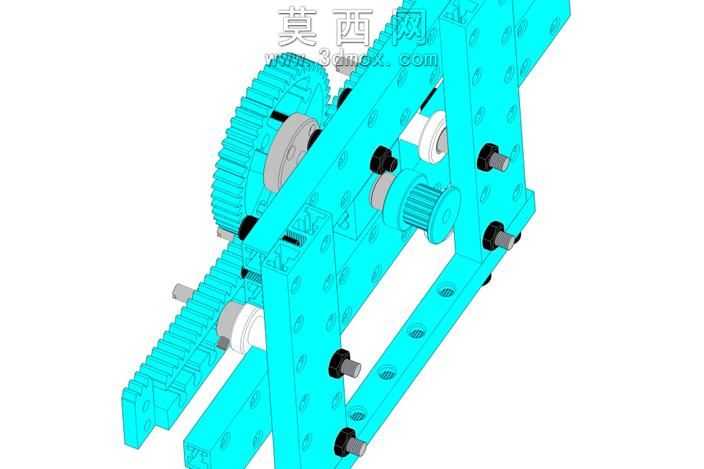

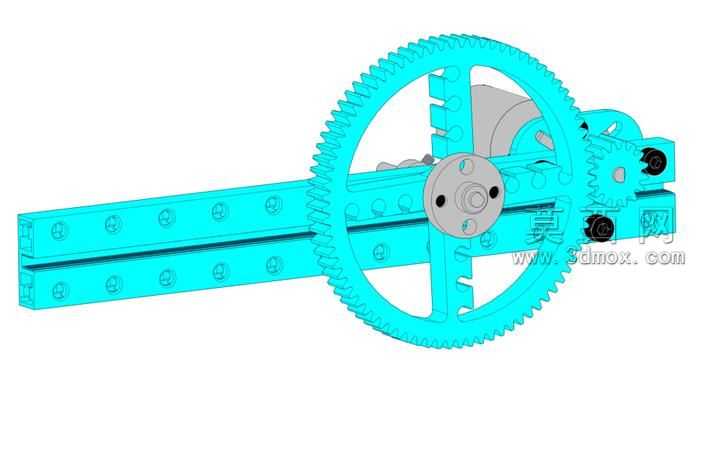

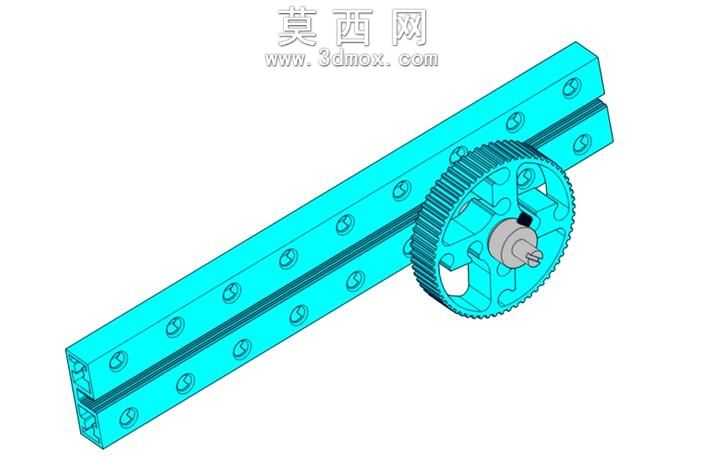

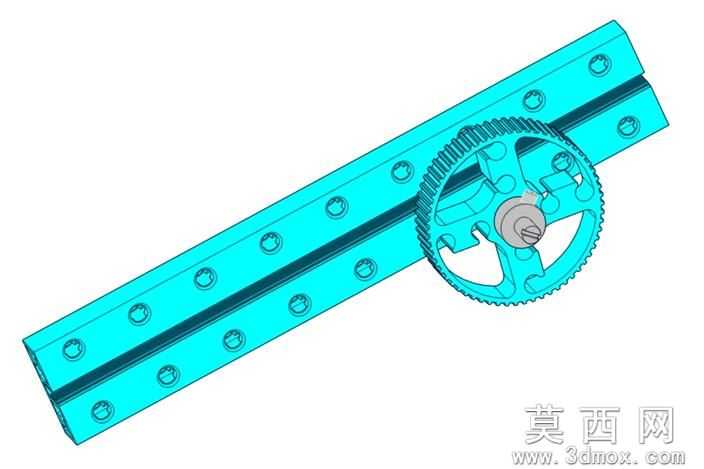

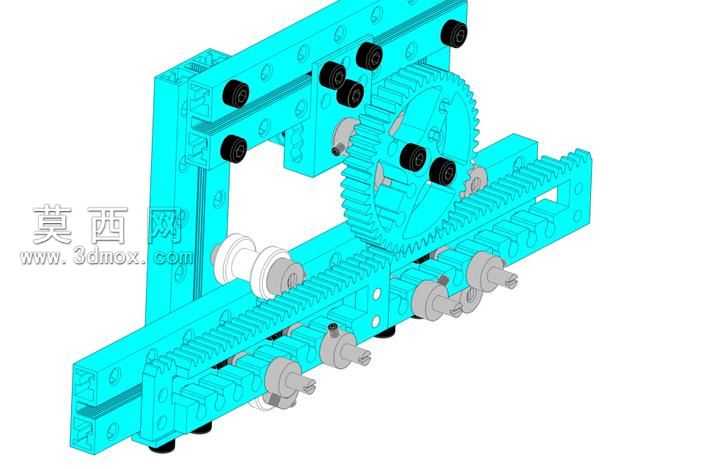

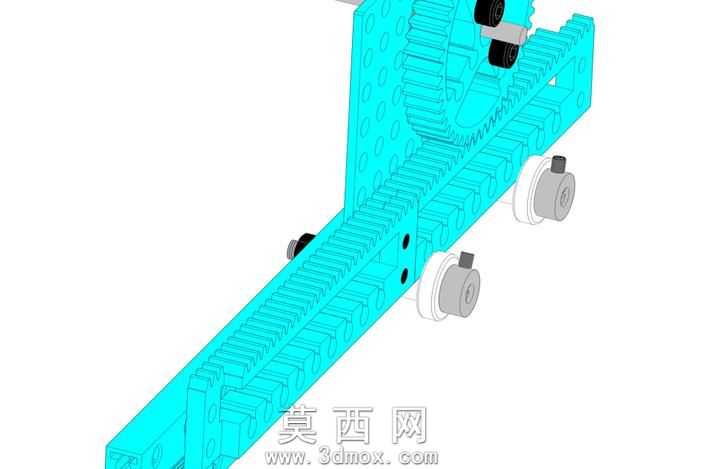

该作品为齿轮齿条配合螺纹轴的传动连接机构，采用三维建模软件完成全参数化设计，整体结构以青蓝色工程塑料质感材质渲染呈现，清晰展现各部件的装配关系与运动逻辑。建模过程中首先完成核心螺纹轴的参数化绘制，严格按照4x31mm的尺寸规格定义轴身螺纹参数、轴端定位台阶与安装孔位，保证轴件的连接固定精度。随后完成配套直齿轮的齿形参数化建模，按照传动比匹配齿距、模数与齿厚，确保齿轮与齿条的啮合间隙控制在合理公差范围内，齿条部分采用长条形一体化建模，沿长度方向均匀分布齿形与安装定位孔，适配多工位轴件的滑动传动需求。支撑框架采用板式拼接结构设计，通过内六角螺栓完成各板件的锁紧固定，建模时对每个螺栓孔、定位槽做了精确的位置约束，保证框架整体的装配同轴度与结构刚性。各螺纹轴的轴端设置有定位轴肩与限位挡圈结构，既可以实现轴件自身的轴向定位，也能配合齿轮完成旋转运动向直线运动的转换。设计过程中重点考量了传动的平稳性，齿轮与齿条的啮合面做了轻微的倒角处理，避免运动过程中出现卡滞，同时在框架上预留了多组调节安装位，可根据实际使用需求调整齿轮的啮合位置与轴件的排布间距。渲染阶段采用哑光工程塑料材质搭配金属螺栓材质，通过正交视角展示整体结构，无需额外场景装饰即可清晰呈现各部件的连接关系与传动路径，整体结构紧凑，传动逻辑清晰，可直接用于小型直线传动工位的结构参考，也可作为机械传动教学的演示模型，各部件均按照实际加工公差建模，可直接导出工程图用于生产加工。
