消防检测用灭火器试验台架结构设计

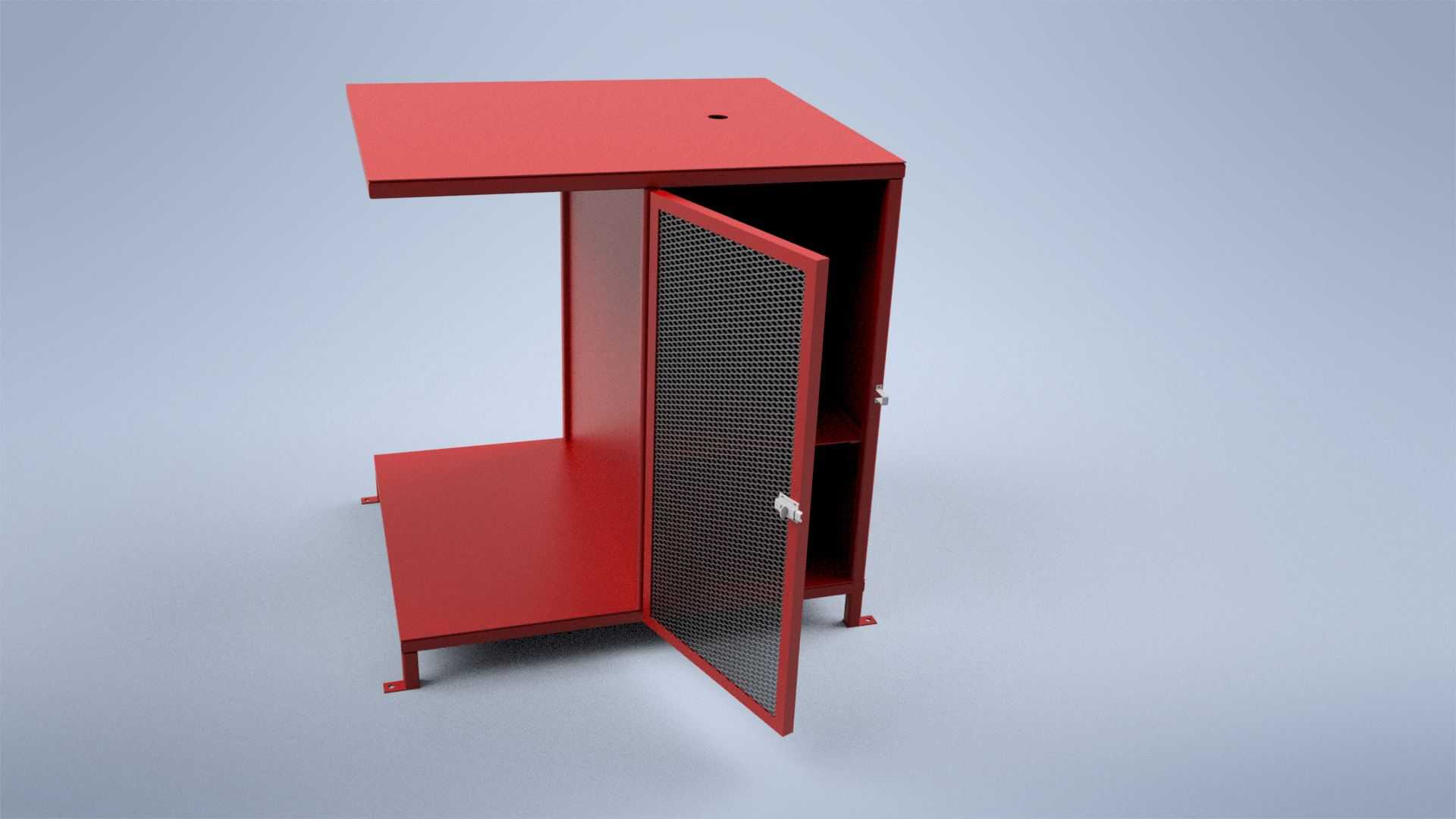

　　这款灭火器试验台主要面向消防器材生产校验、日常维保检测场景使用，是灭火器出厂性能核验、定期合规检查环节的专用承载工装，区别于通用工作台，其结构完全匹配手提式干粉、水基型灭火器的检测作业流程，可同时满足待检样品临时放置、检测操作台面拓展、检测工具收纳的多重需求。从结构设计逻辑来看，整体采用分体式承载框架，上下两块水平承载板通过后侧竖向立板连接形成C型开放操作空间，底部预留100mm左右的支脚抬高空间，既可以避免地面潮气侵蚀柜体底部钢板，也方便日常清洁时清理台架下方的杂物，同时支脚底部预留的安装孔位可直接通过膨胀螺栓与混凝土地面固定，满足检测作业时的抗倾覆要求，避免操作人员取放重型灭火器时台架发生侧翻。

　　台架上部的水平顶板边缘做了15mm的下折边处理，既提升了薄板的结构刚度，避免长期放置重物出现板面下凹变形，板面上预留的小孔可用于固定检测用的压力表支架、快速接头挂座等附属配件，不用时也可作为管线穿线孔使用；下部水平承载板为主要的待检灭火器放置区域，板面做了防滑纹理处理，可同时容纳3-4具8kg规格的手提式灭火器临时放置，承载能力按照单点位100kg的静载荷设计，完全覆盖常规灭火器的重量承载需求。

　　侧面配置的带网孔柜门采用内嵌式安装，网孔孔径设置为3mm，既可以保证柜内空气流通，避免存放的检测工具、密封备件长期封闭出现受潮锈蚀，也能直观看到柜内的物品存放情况，柜门搭配的小型弹簧锁扣可在关闭时自动卡紧，避免移动台架时柜门意外敞开，柜内设置了一层可调高度的活动搁板，可根据存放物品的尺寸调整搁板安装高度，灵活收纳检测用的密封圈、充装接头、扳手等小型工器具。整体框架采用2mm厚的冷轧钢板折弯焊接成型，所有焊接位置都做了打磨整平处理，外表面喷涂消防专用红色防锈漆，既符合消防设备的视觉识别规范，也具备较好的耐刮擦、防腐蚀性能，可适应车间、检测站等相对复杂的使用环境。

　　从安装边界来看，台架整体占地面积不足0.5平方米，不需要过大的安装空间，可直接靠墙放置在检测车间的边角位置，不会占用过多的作业通道空间，C型的开放结构让操作人员站在台架正面即可完成取放样品、操作检测工具、收纳配件的全流程动作，不需要频繁侧身或者移动位置，能有效降低检测作业的无效动作占比，提升日常检测的工作效率。在结构细节处理上，所有板材的外露边缘都做了压边钝化处理，没有尖锐的毛刺棱角，避免操作人员在作业过程中被划伤，柜门的合页采用可拆卸式结构，后期如果网孔出现变形损坏，不需要整体更换柜体，只需要单独拆卸更换柜门即可，降低后续的维护成本。这款台架的设计没有冗余的复杂结构，所有结构特征都围绕灭火器检测的实际作业需求展开，没有多余的装饰性设计，完全从实用角度出发，兼顾了结构强度、操作便利性与维护成本的平衡，可直接作为消防检测站点、灭火器生产企业校验工位的标准配套工装使用，建模过程中所有板件的折弯参数、焊接预留量都按照实际钣金加工工艺设置，可直接导出加工图纸用于生产制作。
