带法兰方颈螺栓紧固件三维设计

　　在各类机械装配、工装夹具搭建、钣金结构连接场景中，带法兰面的方颈螺栓是应用频次极高的一类紧固件，区别于普通外六角螺栓，这类螺栓的法兰盘结构可在锁紧时直接增大与被连接件表面的接触面积，无需额外加装平垫圈即可分散锁紧压力，避免软质基材比如铝合金型材、薄钢板、工程塑料件表面被压溃，尤其适合经常需要拆装维护的设备连接部位。方颈结构的设计核心是防转，安装时方颈段会嵌入被连接件的预制方孔内，拧紧螺母的过程中螺栓杆不会跟转，在空间受限、无法从螺栓头部侧施加扳手力矩的装配场景下，这个结构特性可以大幅降低装配难度，比如自动化设备的框架内部连接、阀门组件的阀板固定、输送线导轨的侧装工位，操作人员只需要在螺母单侧操作即可完成锁紧，不需要额外预留扳手空间来固定螺栓头部。

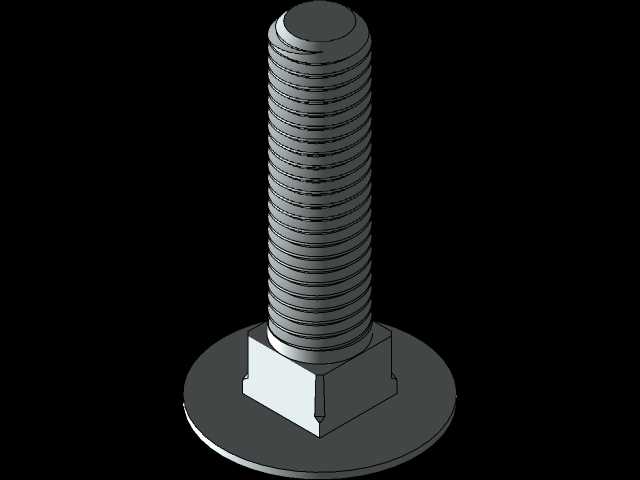

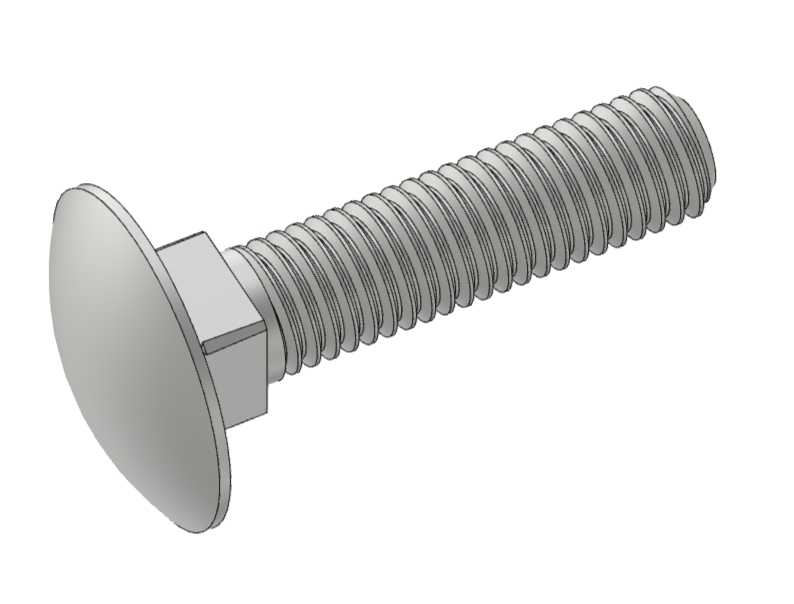

　　本次建模的螺栓覆盖M4与M12两个常用规格，建模过程中首先确定螺纹段的参数，严格遵循普通公制螺纹的牙型角60度的标准，牙距、牙高、大径小径的尺寸偏差控制在机械设计手册规定的自由公差范围内，螺纹收尾段做了合理的退刀过渡，避免实际加工时出现应力集中的问题。法兰盘与螺杆头部的衔接处做了R角过渡，这个细节在实际受力时可以降低头部与杆部连接位置的应力集中系数，在承受交变载荷的连接场景下，能有效避免螺栓头部断裂的失效问题。法兰盘的下表面没有做额外的防滑齿设计，适合对被连接件表面平整度要求高、不希望压出齿痕的装配场景，比如外观要求较高的钣金设备外板连接、食品机械的不锈钢构件连接，不会破坏基材表面的钝化层或涂层。

　　从安装边界来看，M4规格的螺栓方颈对边尺寸匹配标准的4mm方孔预制尺寸，法兰盘外径大于普通M4平垫圈的外径，安装时预制孔的直径需要略大于螺杆大径0.2-0.3mm，方孔的深度要略大于方颈段的轴向长度，保证锁紧后法兰面能完全贴合被连接件表面，不会出现方颈顶死导致法兰面虚接的问题。M12规格的螺栓适合承载要求更高的连接部位，比如重型设备的机架拼接、阀门组件的法兰对接，方颈段的长度适配6-12mm厚度的被连接件，安装时如果被连接件厚度小于方颈长度，需要在方颈位置加装配套的衬套，避免锁紧时方颈穿出被连接件表面导致防转功能失效。

　　建模过程中对螺栓的各个结构做了参数化关联，螺纹段长度、方颈段长度、法兰盘厚度、头部高度都可以通过参数直接调整，方便设计人员根据实际的连接厚度需求快速衍生出不同规格的变型件，不需要重新绘制基础轮廓。螺杆末端做了45度的倒角引导，方便装配时快速对准螺母螺纹孔，也能避免螺杆末端的锐边划伤操作人员或损坏密封件。在装配仿真验证中，这类螺栓的法兰面与被连接件的接触应力分布均匀，当施加标准锁紧力矩时，接触区域的应力不会超过常用铝合金、Q235钢板的屈服强度，不会出现基材压陷的情况；方颈与预制方孔的配合间隙控制在0.1mm以内，既可以顺利装入，又能保证在振动工况下不会出现螺栓跟转松动的问题，适合有振动载荷的设备比如风机、泵类、输送设备的连接部位使用。

　　不同于焊接固定或者铆接固定，这类螺栓连接属于可拆卸连接，设备维护时可以快速拆装更换零部件，不会破坏基材结构，在需要定期拆解维护的阀门组件、仪器仪表安装结构中，这类紧固件的选型优先级很高。建模时还原了实际零件的所有工艺细节，比如头部与法兰盘的锻造拔模斜度、螺纹起始端的不完全牙过渡、所有锐边的倒钝处理，模型可以直接用于装配干涉检查、装配工艺模拟，也可以导出工程图用于生产加工，不需要设计人员再做额外的结构修正。
