板件柔性性能验证测试设备结构

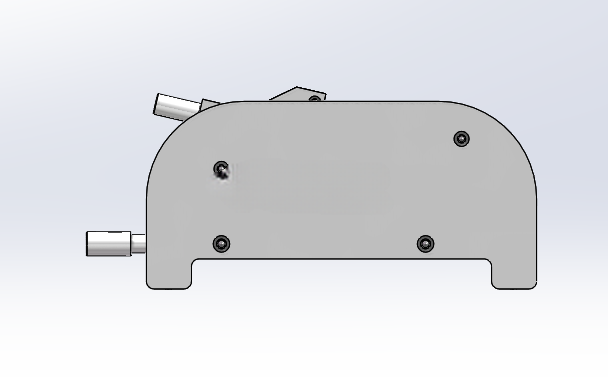

　　在冲压钣金、五金零部件加工的产线末端质控环节，板件柔性测试是验证材料弯折耐受度、成型后抗形变能力的核心工序，这款测试设备的结构设计完全围绕该场景的实际作业需求展开，没有冗余的装饰性结构，所有外部轮廓、内部安装位都服务于功能实现。从外部结构来看，设备主体采用半圆弧过渡的箱式壳体，底部设置两个带安装孔的支撑脚，安装时可直接通过螺栓固定在质控工位的工作台面上，支撑脚的间距经过匹配常规工业工作台的T型槽间距设计，不需要额外加工转接板就能完成固定，壳体侧面预留的两个伸出轴分别对应加载端和固定端，其中靠下的伸出轴为板件装夹固定端，靠上的伸出轴为柔性加载的动力输出端，两个轴的同轴度公差在建模时控制在0.02mm以内，避免加载过程中出现偏载导致测试数据失真。

　　设计过程中优先考虑了不同厚度板件的装夹兼容性，壳体内部预留的装夹滑块行程可以覆盖0.5mm到6mm厚度的常规金属板件，不需要更换夹具就能完成不同规格产品的测试，壳体上的四个紧固螺栓位置对应内部的支撑板安装位，拆解维护时只需要拆下这四个螺栓就能打开壳体，调整内部加载弹簧的预紧力或者更换磨损的装夹胶垫，日常维护不需要完全拆解整机，能减少产线停机维护的时间。设备的外形宽度控制在320mm以内，高度不超过180mm，整体占用的工作台面空间很小，既可以单独布置在离线质控室做抽样检测，也可以直接集成在冲压产线的末端工位做在线全检，安装边界不会和周边的输送线、机械手工位产生干涉。

　　从功能实现逻辑来看，这款设备通过伸出轴的往复小角度摆动对装夹好的板件施加循环弯折载荷，内部的传动结构采用齿轮减速增扭设计，不需要搭配大扭矩的动力源就能输出足够的测试加载力，动力输入端可以根据产线的实际配置选择手轮手动加载或者连接伺服电机做自动程控加载，两种加载方式的安装接口在壳体上做了统一预留，手动测试时直接在靠上的伸出轴端安装手轮即可，自动测试时拆下手轮连接伺服电机输出轴就能完成切换，不需要额外加工转接零件。壳体的圆弧过渡设计一方面是避免作业过程中尖锐棱角磕碰操作人员，另一方面也能减少设备运行过程中的应力集中，长期承受循环加载载荷时不会出现壳体焊缝开裂或者结构形变的问题，底部支撑脚的高度预留了20mm的间隙，方便安装时调整水平度，也能避免台面上的切削液、灰尘堆积在设备底部造成锈蚀。

　　在建模阶段就对设备的受力点做了仿真验证，四个螺栓固定的内部支撑板位置刚好对应加载过程中的主要受力点，壳体壁厚选择4mm的冷轧钢板材质，在保证整体结构刚性的前提下尽可能控制设备自重，单人就能完成设备的搬运和移位，不需要借助吊装工具。设备的装夹端做了防滑纹路设计，装夹板件时不需要过大的夹紧力就能避免测试过程中板件打滑移位，同时也不会因为夹紧力过大在板件表面留下压痕，影响测试后合格产品的正常流转。针对不同行业的板件测试需求，这款设备的加载行程可以通过调整内部的限位块位置做适配，比如测试薄铝板这类低柔性材料时可以减小摆动行程，测试弹簧钢板这类高韧性材料时可以增大摆动行程，调整过程不需要更换核心零件，只需要打开侧盖调整限位块的固定位置就能完成，适配性覆盖了大部分五金钣金、汽车零部件、电子结构件的板件柔性测试需求。
