卧式管壳式换热设备结构设计方案

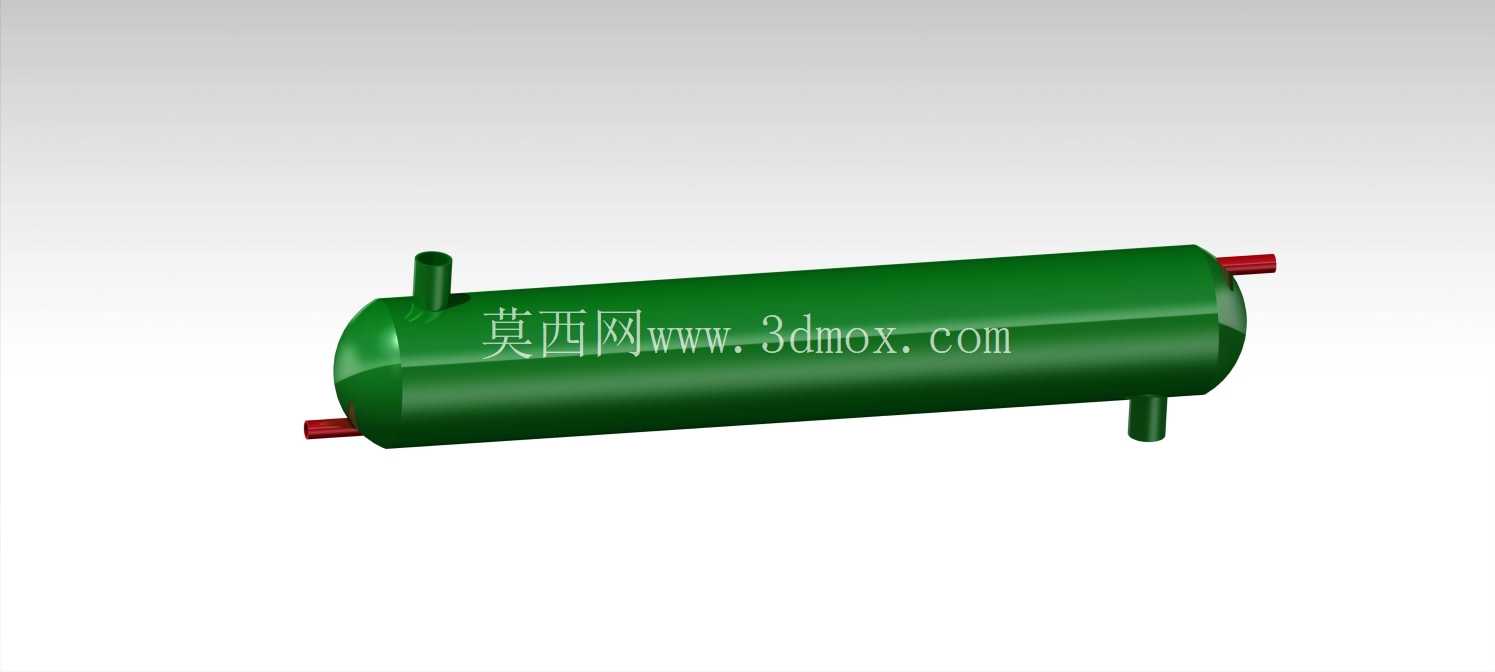

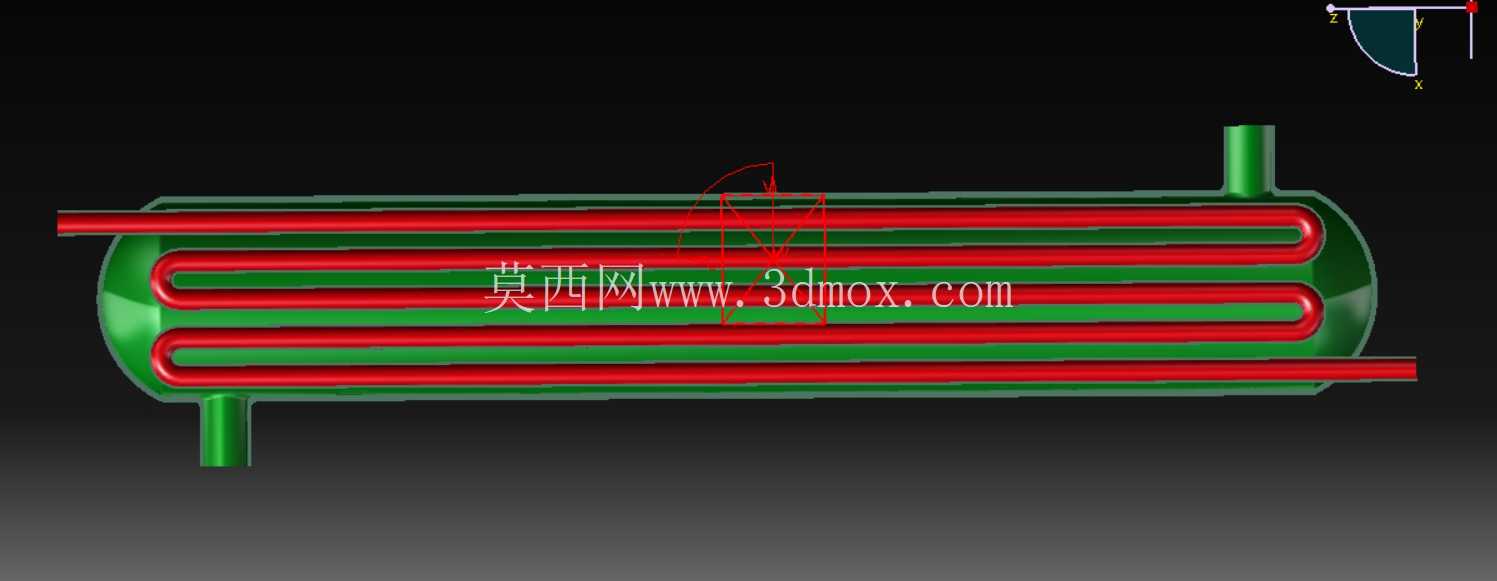

　　内部换热管采用直径20毫米的圆管结构，管壁厚度设定为2毫米，这个厚度参数是结合常规换热工况下的管程压力、流体冲蚀速率以及导热效率综合权衡得出的：管壁过薄会导致承压能力不足，在管壳程存在压差的工况下容易出现变形甚至泄漏，管壁过厚则会增加管壁热阻，降低热量传递效率，同时也会不必要地提升设备整体重量。筒体两端的伸出管嘴分别对应管程的流体进出口，筒身上下分布的两个短管接口则对应壳程的流体进出口，在管路对接设计上，不同流向的接口位置做了明确的区分，安装时可以根据逆流换热的需求调整管路连接方向，逆流布置时可以获得更大的对数平均温差，进一步提升整体换热效率。在化工、暖通、能源动力、食品加工等多个工业领域的流体换热工况中，管壳式换热器是应用范围最广的间壁式换热设备之一，这类设备凭借结构坚固、适配工况范围宽、可承受较高压力与温度的特性，成为多数工业换热场景的首选结构形式。本次呈现的卧式管壳式换热结构，在建模阶段就充分考虑了常规工业场景的安装适配性，外壳主体采用圆柱筒体结构，整体长度设定为1米，筒身外径160毫米，这种长径比的设定既能够保证壳程流体拥有足够的换热流程长度，提升换热效率，也不会因为筒体过长导致安装时占用过多的轴向空间，适配多数中小型换热工位的布局需求。

　　从结构设计逻辑来看，这款卧式管壳结构没有采用复杂的折流板集成设计，属于结构相对简洁的固定管板式换热结构，这种结构的优势在于加工制造难度低、密封点位少，后期维护时的拆装清理难度更小，非常适用于换热介质清洁、结垢倾向低，且管壳程温差不大的工况，比如常规的水暖换热、洁净流体的工艺温度调节、小型冷却系统的热量置换等场景。在建模过程中，筒体的焊缝位置、管嘴与筒体的连接过渡都做了符合工程实际的结构处理，没有出现建模时常见的曲面衔接缝隙、壁厚不一致等问题，所有结构的尺寸边界都严格遵循预设的参数，能够直接用于后续的工程出图、结构仿真或者3D打印验证。

　　对于设备选型人员来说，这个尺寸的管壳式换热器属于中小型换热单元，安装时不需要额外制作大型承重支架，只需要在筒身下方设置两个支撑点就可以完成固定，支撑位置建议设置在距离两端管板1/4筒体长度的位置，这个位置的支撑可以避免筒体因自重产生过大的挠度变形，同时也不会遮挡壳程的接口位置，方便管路的安装与后期检修。在实际应用中，这类结构的换热器可以根据接触的介质特性调整筒体与换热管的材质，比如接触腐蚀性流体时可以更换为不锈钢材质，接触普通水介质时采用碳钢材质就可以满足使用需求，模型中预留的壁厚余量也能够满足不同材质下的强度校核要求。

　　从流体动力学的设计角度来看，壳程的通流截面经过核算，在常规流速范围内不会出现明显的流动死区，配合合适的进出口位置设计，能够让壳程流体均匀冲刷换热管外壁，减少局部滞流导致的换热效率下降问题；管程的流通面积则适配单管程的流动需求，流体在管内的流速控制在合理区间，既不会因为流速过高导致沿程阻力损失过大，增加泵组的输送能耗，也不会因为流速过低导致管内流体出现层流状态，降低管内的换热系数。对于三维建模从业者来说，这个模型的结构完整度较高，所有的工程特征都有体现，没有过度简化关键结构，可以作为管壳式换热设备建模的参考模板，也可以在此基础上拓展折流板、管板、封头法兰等细节结构，衍生出适配不同压力等级、不同换热面积需求的系列化换热设备模型。在安装边界方面，除了筒体本身的1米轴向长度外，还需要预留两端管路连接的操作空间，以及壳程上下接口的垂直方向安装空间，整体安装所需的轴向空间建议预留1.3米以上，垂直方向空间根据对接管路的管径确定，避免安装时出现空间不足无法对接管路的问题。
