适配小型电子装置的液晶安装盒结构设计

　　这款液晶安装盒主要面向小型电子检测装置、桌面级实验控制终端、便携数据采集设备的显示模块固定需求，在实际产线调试、实验室小型设备改造场景中，常遇到裸装LCD屏与PCB板易受磕碰、接线端裸露积灰、安装定位无统一基准的问题，该结构件正是为解决这类零散显示模块的装配防护痛点设计。从结构功能来看，盒体采用分层式布局，预留3mm厚度黑色亚克力盖板的安装槽位，盖板区域做下沉式台阶处理，装配后亚克力面与盒体上边缘齐平，既不会突出刮蹭操作人员，也能避免盖板受外力挤压直接压迫LCD屏表面。

　　盒体内部设置两个独立的定位隔层，下层空间用于容纳PCB控制板，隔层上预留对应PCB安装孔位的凸台，凸台高度根据常规贴片元件的最高高度设置，保证PCB装配后元件不与盒底接触，预留出足够的走线与散热间隙；上层空间直接对应LCD屏的安装区域，隔层边缘做限位挡边，LCD屏嵌入后不会发生横向位移，挡边高度与LCD屏厚度匹配，屏幕表面刚好与亚克力盖板的内侧面贴合，避免出现显示区域漏光、屏幕晃动的问题。

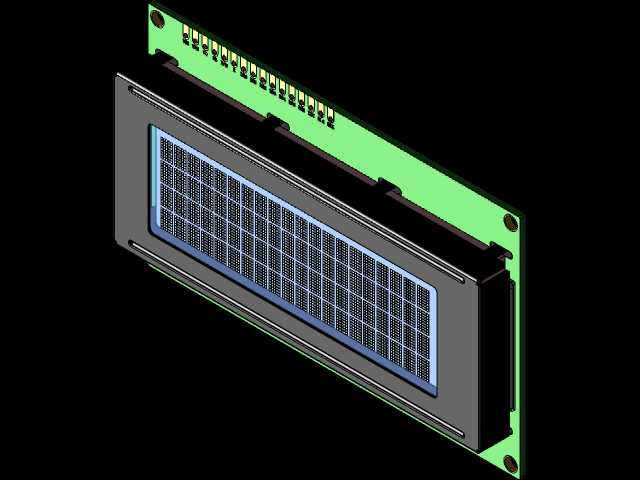

　　设计过程中优先考虑3D打印工艺的成型特性，所有转角处均做R1.5的圆角过渡，避免打印过程中出现应力集中导致的翘边，同时减少后期打磨的工作量；盒体侧壁厚度统一设置为2mm，既保证打印成型后的结构强度，在手持移动或者设备小幅振动的场景下不会出现侧壁开裂，也不会因为壁厚过大增加不必要的材料消耗。安装边界方面，盒体的外部轮廓尺寸适配常规1602规格液晶模块的安装需求，底部预留四个M2螺丝的安装孔位，孔位中心距与通用1602液晶模块的固定孔位完全匹配，既可以直接通过螺丝将盒体固定在设备面板的预设安装位上，也可以在盒体背部加装背胶用于无螺丝的快速固定场景；盒体的一侧预留出线缺口，缺口宽度根据常规排线的厚度设置，装配后排线不会被盒体挤压导致接触不良，缺口位置做圆弧倒角处理，避免长期使用过程中磨损排线外皮。

　　在实际装配逻辑上，该结构不需要额外的辅助固定件，PCB板从盒体底部放入后对准隔层凸台的孔位，用短螺丝固定即可，LCD屏从上部嵌入隔层挡边内，盖上黑色亚克力盖板后，盖板通过侧边的微小卡扣与盒体卡合，日常维护时只需要用薄撬片即可打开盖板更换屏幕或者调整接线，不需要完全拆卸整个盒体。针对不同使用场景的适配性，盒体的安装孔位做了沉头处理，螺丝装配后螺丝头不会突出盒体底部，保证盒体安装后与安装面完全贴合，不会出现倾斜；内部隔层的凸台高度预留了0.2mm的调整余量，如果遇到PCB板上有更高的元件，可以通过打磨凸台的方式调整内部空间，不需要重新制作整个盒体。黑色亚克力盖板的透光区域刚好对应LCD屏的显示范围，非显示区域完全被亚克力的黑色部分遮挡，既可以保护屏幕不被尖锐物划伤，也能遮挡内部的接线与PCB元件，让整体外观更整洁，适合用于教学实验装置、小型DIY控制设备、便携检测仪器的显示部分装配，在小批量定制设备的生产中，这类标准化的液晶安装盒可以减少现场加工的工作量，统一不同设备的显示模块安装尺寸，降低后期维护的配件储备难度。
