带提手透明面板多功能防护箱体结构

　　这款多功能箱体的设计初衷，是面向小型电子模块、传感单元、便携检测装置的收纳与防护需求，在实验室便携测试、户外小型设备挂载、桌面原型验证这类场景中，这类兼顾可视性与结构强度的外壳一直存在不小的缺口——传统金属密封箱无法直接观察内部器件状态，全透明塑料箱又缺乏足够的安装固定点位与结构强度，日常搬运、挂载时容易出现开裂、固定失效的问题。

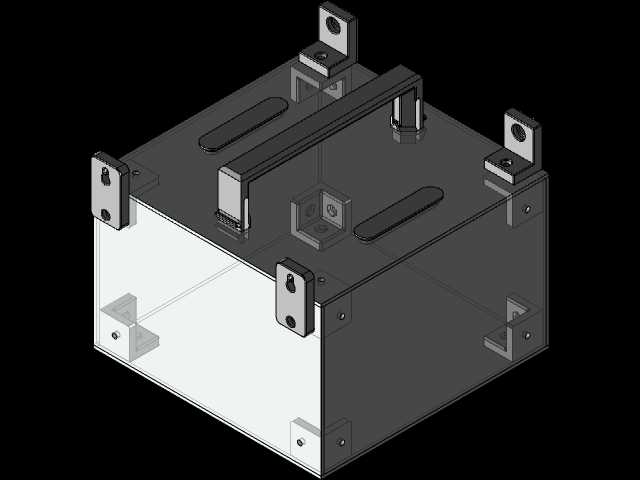

　　从结构设计逻辑来看，箱体主体采用半围合框架思路，侧壁预留2mm厚度的透明亚克力板安装槽位，安装时可直接将裁切好的透明板材嵌入槽内，通过侧边的压片与螺丝完成固定，无需额外打胶或者做复杂的密封结构，既可以让使用者直接观察内部器件的运行状态、接线情况，也能在透明面板出现刮花、开裂时快速更换，降低后期维护成本。箱体顶部集成了一体化的提手结构，提手做了圆角过渡处理，握持时不会出现硌手的问题，提手与箱体主体的连接位置做了局部加厚，内部预埋了加强筋，单手提携满载的箱体时，连接位置不会出现应力集中导致的断裂问题。

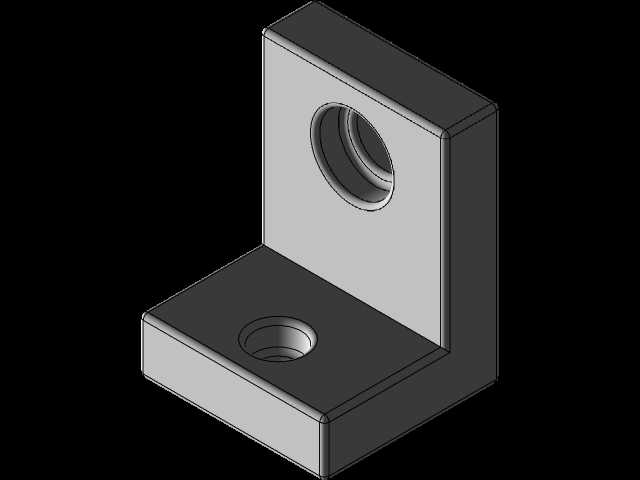

　　箱体的四个侧边上部都设计了外伸的安装耳，安装耳上预制了沉头安装孔，既可以通过螺栓将整个箱体固定在墙面、设备机架、安装支架上，也可以在需要便携移动时，通过安装耳挂载肩带或者快拆挂扣，适配不同的使用场景。安装耳与箱体主体的连接位置做了圆弧过渡，避免直角位置的应力集中，在承受挂载载荷或者安装锁紧力时，不会出现安装耳根部断裂的问题。箱体内部的四个角位都设计了内凸的安装柱，安装柱上预制了螺纹孔，可以直接将内部的电路板、安装支架、功能模块通过螺丝固定在柱位上，不需要额外在箱体内打胶或者使用热熔胶固定，方便内部器件的拆装与调整。

　　从安装边界尺寸来看，箱体整体为规整的长方体结构，外轮廓没有外凸的尖锐结构，堆叠放置时可以紧密贴合，不会出现空间浪费。透明面板的安装槽位深度为1.5mm，嵌入后透明面板的外表面与箱体侧壁外表面齐平，不会出现突出或者凹陷的问题，日常擦拭清洁时不会有清洁死角。顶部提手的高度经过优化，握持时手掌与箱体顶面之间预留了足够的间隙，即便是戴着手套也可以顺利握持，不会出现卡手的问题。侧边的锁扣采用快拆式结构，锁扣与箱体的连接位置做了间隙配合，开合时没有卡顿感，锁合后可以将透明面板与箱体框架紧密压合，避免日常使用中灰尘、溅水从面板缝隙进入箱体内部，满足日常室内与轻度户外使用的防护需求。

　　在实际使用场景中，这款箱体可以作为小型环境检测模块的便携外壳，内部安装传感板、电池模块与通讯单元，通过透明面板可以直接观察指示灯状态与接线情况，通过侧边安装耳可以快速固定在监测点位的支架上，需要校准时直接通过提手携带转移即可；也可以作为桌面原型验证的通用外壳，不同功能的验证电路板都可以通过内部的安装柱快速固定，不需要每次都重新制作定制外壳，缩短原型验证的周期。设计时还预留了3D打印制作的适配性，箱体的框架结构没有复杂的倒扣或者薄壁结构，使用常规的FDM3D打印机就可以完成制作，层厚设置0.2mm时不需要额外添加支撑，打印完成后只需要简单去除毛刺就可以进行组装，个人用户也可以根据自己的实际需求调整箱体的长宽高尺寸、安装柱位置、安装耳的开孔大小，适配不同的内部器件安装需求。如果需要更高的结构强度，也可以将框架部分采用铝合金铣削制作，搭配亚克力透明面板，满足工业场景下的高强度使用需求。箱体的底部还设计了浅槽式的防滑脚垫安装位，可以粘贴橡胶脚垫，放置在光滑桌面时不会出现滑动，同时可以避免箱体底部与桌面直接摩擦产生划痕。
