商用车悬架用多片钢板弹簧结构设计

　　在商用车底盘悬架系统的开发环节，多片式钢板弹簧始终是兼顾承载能力与成本控制的核心弹性部件，这套结构的设计逻辑完全围绕重载工况下的受力特性展开，单片簧片的厚度设定为14毫米，不同长度的簧片叠合组装后，既可以通过叠片间的微小摩擦提供额外的阻尼效果，又能通过渐变的刚度特性适配空载、满载甚至偏载的复杂行驶场景。从实际装车场景来看，这类多片弹簧主要应用在轻卡、中重卡的前后悬架以及部分非承载式SUV的后悬架位置，两端的卷耳结构分别承担与车架铰接、配合吊耳实现长度补偿的作用，卷耳内部需要压装橡胶衬套，用来过滤行驶过程中来自路面的高频振动，避免金属件直接接触产生的冲击异响。

　　设计过程中首先要确定的是主片的曲率半径，主片作为直接承受两端铰接载荷的部件，其卷耳的中心距直接决定了悬架的安装边界，整套弹簧组装完成后的弧高需要匹配整车的设计姿态，保证空载状态下车架处于合理的高度范围，满载时的动挠度行程要避开悬架的上下硬点，防止极限工况下出现簧片撞击车架或者缓冲块过度压缩的问题。叠片的数量并非越多越好，每增加一片簧片虽然能提升整体承载能力，但也会增加非簧载质量，同时叠片间的摩擦会降低悬架对小幅振动的过滤能力，所以在设计时需要根据目标车型的额定轴荷，通过等强度梁的计算逻辑分配每一片簧片的长度，让每一片簧片在工作时的应力分布尽量均匀，避免出现某一片簧片应力集中导致的早期断裂问题。

　　中间的U型螺栓安装位是整套弹簧的受力固定点，设计时需要保证该位置的夹紧力足够，防止车辆行驶过程中簧片出现窜动，同时夹紧区域的簧片之间不能有过大的预紧力，避免簧片在自由状态下就存在过大的初始应力。从安装边界来看，两端卷耳的内径尺寸要匹配常用的衬套外径，卷耳的开口方向要适配整车的布置空间，避免转向过程中与轮胎或者拉杆发生运动干涉，弹簧总成的宽度要匹配前桥或者后桥的安装座尺寸，U型螺栓的跨距要在保证夹紧强度的前提下，避开桥壳上的加强筋或者制动管路的布置位置。实际使用过程中，多片弹簧除了承担垂直方向的缓冲减震作用，还要传递纵向的驱动力与制动力，同时承受车辆转弯时产生的侧向力，所以在端部的结构设计上，主片卷耳的位置做了加强处理，部分工况下还会在主片下方增加第二片的包耳结构，防止主片卷耳在极限冲击下出现断裂失效。簧片之间的接触位置在设计时会预留微小的间隙，或者加装减磨垫片，减少长期使用过程中的磨损问题，避免因为簧片磨损导致的刚度衰减，影响整车的行驶稳定性。

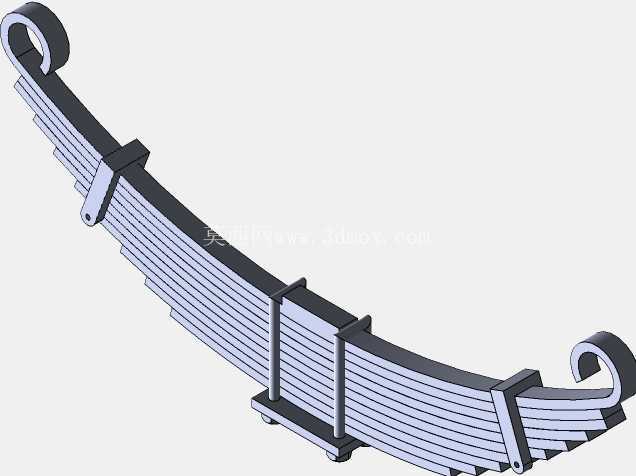

　　这套结构的三维建模过程中，需要重点还原每一片簧片的曲率变化，以及组装后的预紧状态，不能简单将所有簧片按统一曲率堆叠，要考虑组装夹紧后每一片簧片的变形量，保证建模完成的装配体符合实际生产中的总成状态，后续做有限元受力分析时才能得到准确的应力分布结果，为后续的样件试制提供可靠的设计依据。对于底盘设计工程师而言，这类多片弹簧的参数匹配直接影响整车的平顺性与操控稳定性，刚度选择过大会导致车辆行驶过程中颠簸感强烈，刚度选择过小则会导致满载时悬架行程过大，容易出现打底的问题，同时还要匹配减震器的阻尼参数，让弹簧的振动衰减速度处于合理范围，避免车辆经过颠簸路面后出现多次余振。
