减压阀配套测试螺钉与螺母结构设计

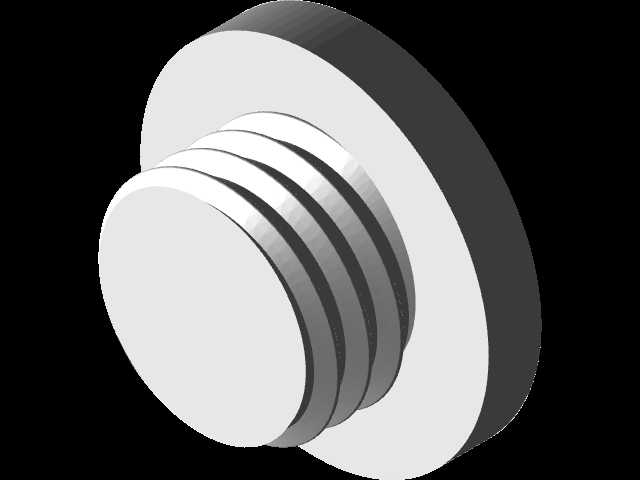

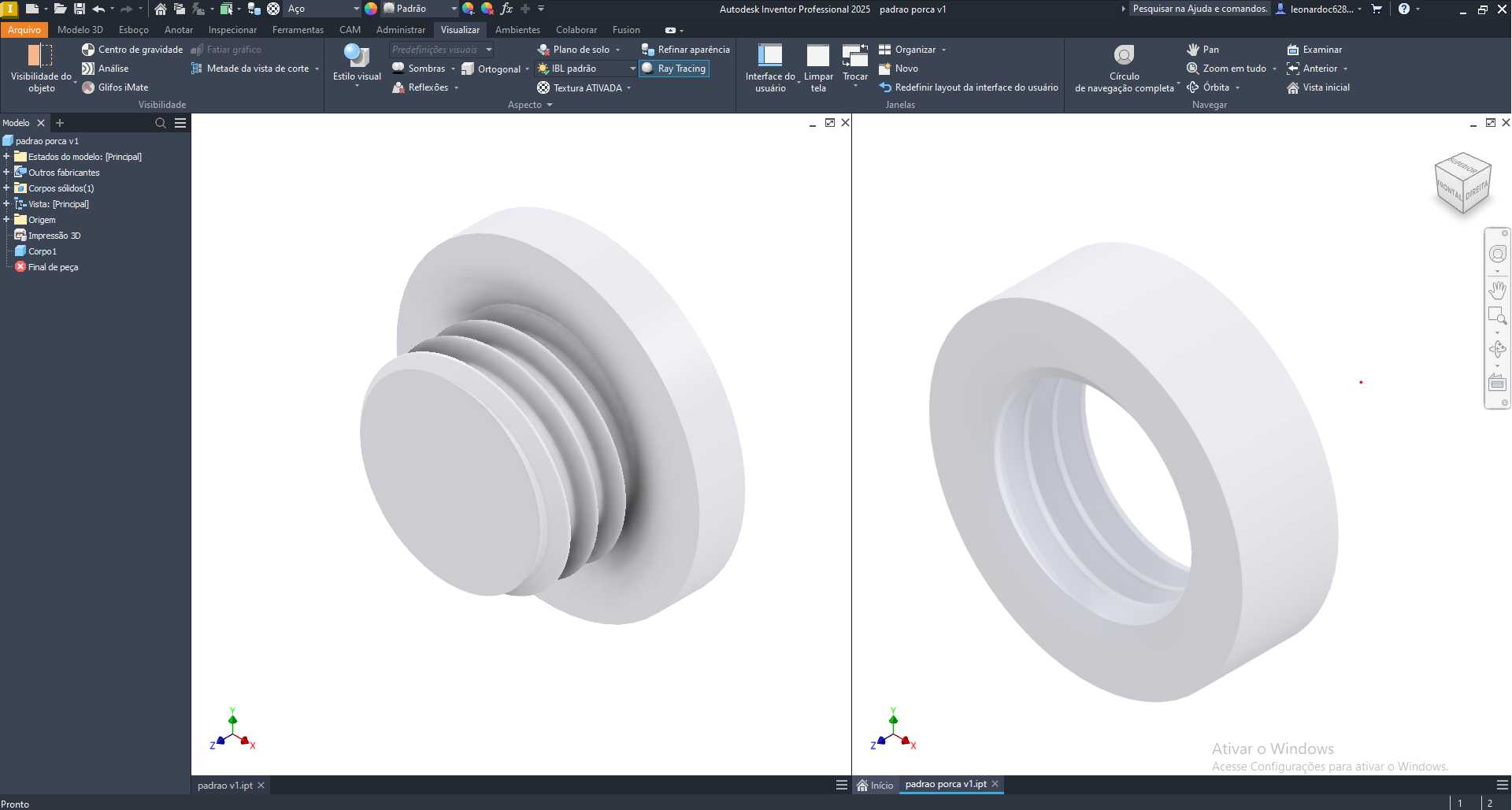

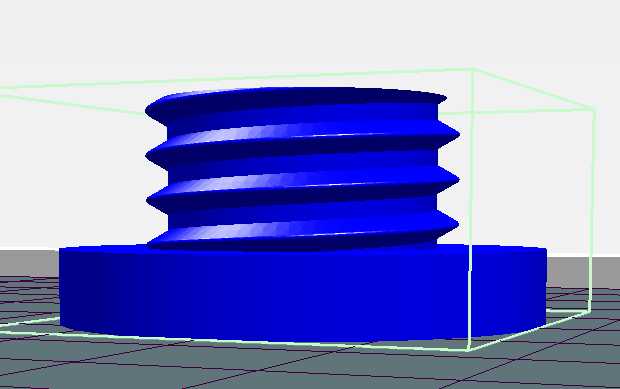

　　从结构设计逻辑来看，螺钉头部采用了大直径带限位凸台的结构，凸台厚度比常规内六角螺钉厚1.2mm，侧面做了15°的导向倒角，在快速装夹测试工装时，不需要反复对准螺纹孔，依靠倒角导向就能顺利旋入，能减少测试环节的辅助装夹时间。螺纹段采用了6g精度的细牙螺纹，螺距比同规格普通粗牙螺纹小0.5mm，细牙螺纹的自锁性更好，在压力测试过程中出现的微幅振动不会导致螺纹副松动，不需要额外加装防松垫圈就能保证测试全程的连接可靠性，也避免了垫圈残留的压痕影响阀体接口端面的平面度。在流体压力控制类阀门的出厂性能校验环节，配套的测试紧固件往往是容易被忽略但直接影响测试数据准确性的核心部件，这套螺钉与螺母结构就是专门针对减压阀静态密封测试、压力阈值标定场景设计的专用连接件。不同于常规设备装配用的标准紧固件，测试场景下的螺纹副需要反复拆装，单次测试周期内要承受1.2倍额定工作压力的瞬时冲击，同时还要保证测试工装与减压阀阀体接口的同轴度偏差不超过0.05mm，避免因连接偏斜导致的密封面泄漏，干扰压力降测试的真实结果。

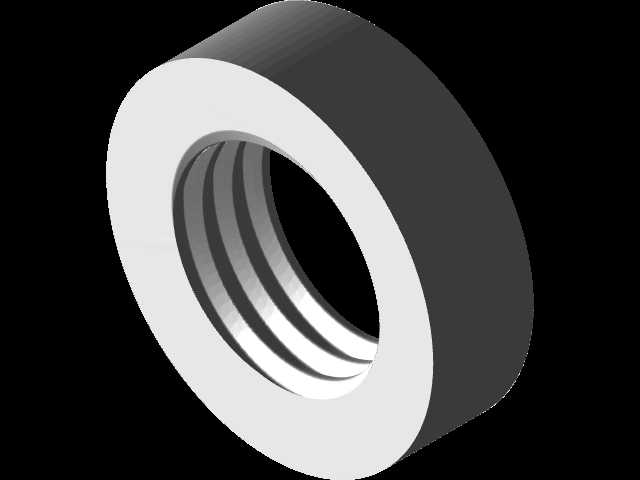

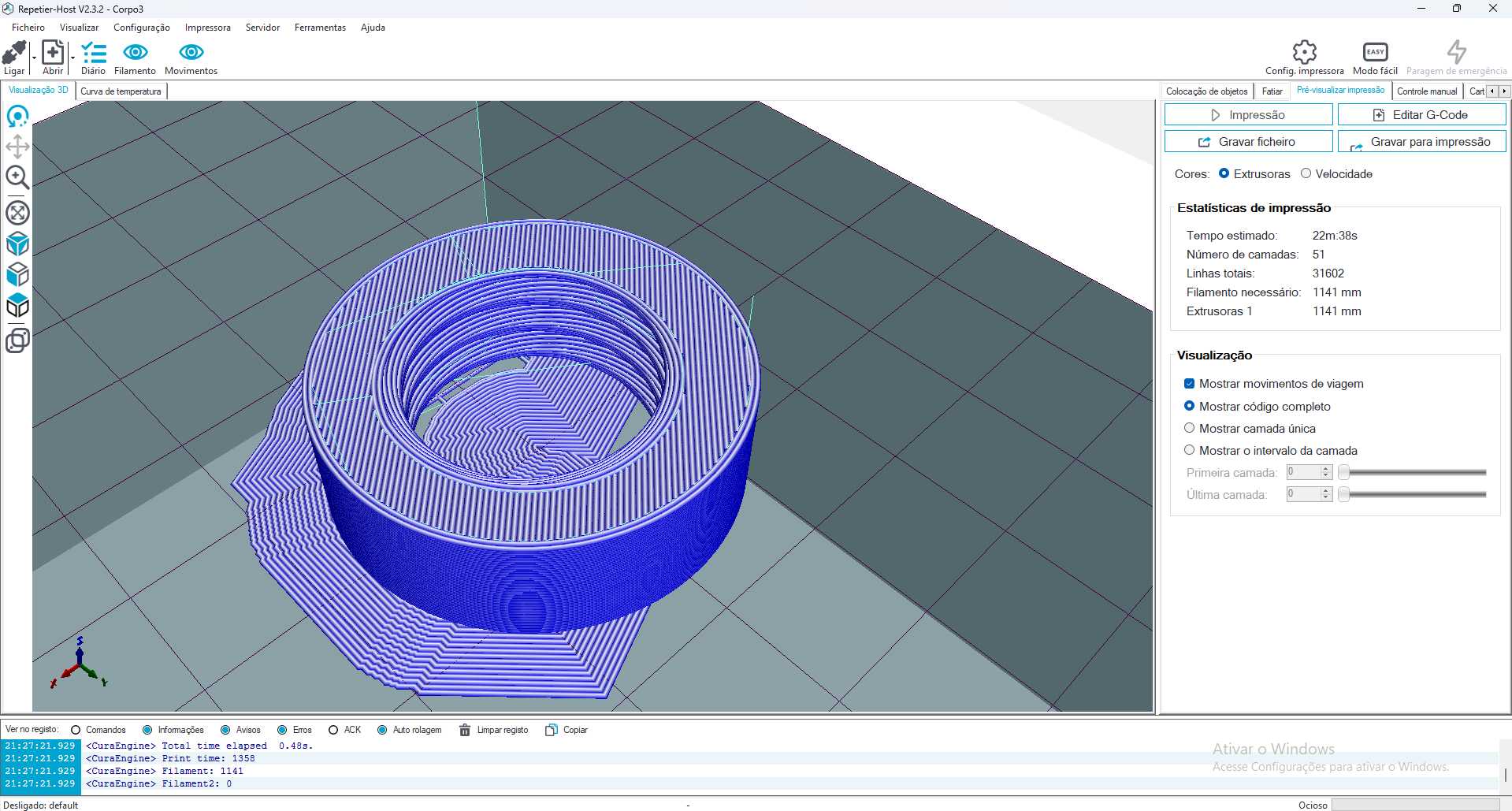

　　螺母部分采用了加厚的环形结构，端面做了0.8mm的沉台设计，沉台的平面度控制在0.02mm以内，和减压阀阀体的测试接口端面贴合时，能形成均匀的面接触，不会因为局部应力集中导致阀体铝合金端面出现压痕损伤。螺母的外圆做了滚花处理，在没有扭矩要求的预紧环节，操作人员可以直接用手旋紧到贴合状态，再用定扭矩扳手施加规定的预紧力，滚花的纹路深度控制在0.3mm，既保证足够的摩擦力，又不会因为纹路过深割伤操作人员的手套。从安装边界尺寸来看，螺钉的总长度比常规同规格连接螺钉短2mm，旋入阀体螺纹孔的有效啮合长度控制在1.5倍螺纹公称直径，既保证足够的连接强度，又不会因为旋入过长顶到阀体内腔的压力敏感元件，避免测试过程中损坏待校验的减压阀产品。

　　螺母的最大外圆直径比阀体接口的密封槽外径大3mm，安装时不会遮挡密封槽的位置，方便操作人员观察O型密封圈的安装状态，避免密封圈被挤压错位导致的测试泄漏。在实际测试应用中，这套螺纹副可以适配通径15mm到25mm的直动式减压阀测试工装，不需要针对不同通径的阀门更换紧固件，只需要调整工装的定位压板位置即可。和标准紧固件相比，这套专用测试螺钉螺母的重复装夹次数可以达到500次以上，螺纹不会出现明显的磨损变形，而普通标准螺钉在反复承受压力冲击和拆装的工况下，通常100次左右就会出现螺纹牙型变形、预紧力衰减的问题。

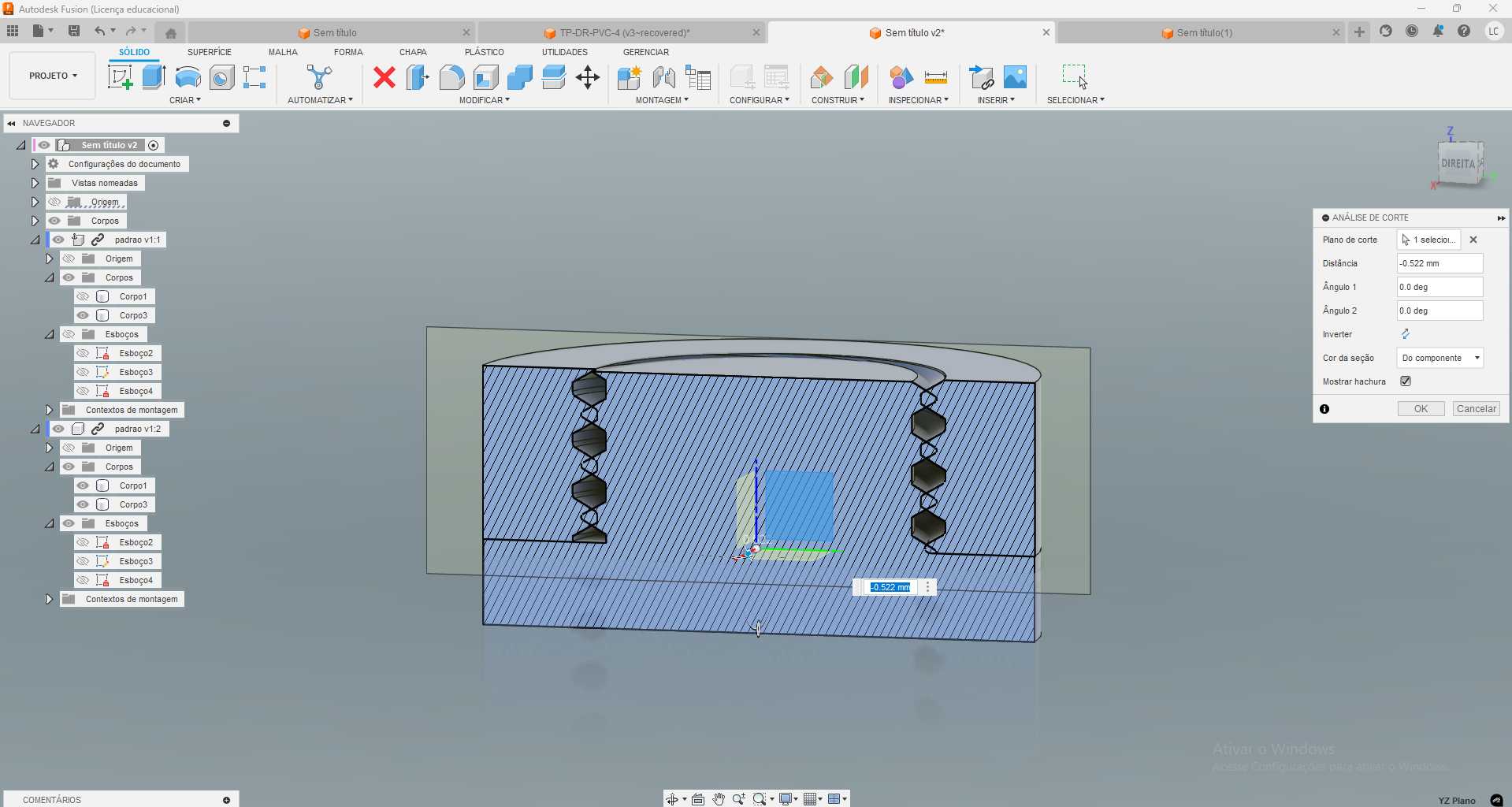

　　设计过程中特意没有做表面镀锌处理，而是采用了发黑的表面处理工艺，避免镀锌层在反复拆装过程中脱落，碎屑掉落到减压阀的流道内，造成后续阀门使用过程中出现节流孔堵塞的故障。螺钉头部的内六角槽深度比标准件深0.5mm，配合扭矩扳手使用时不容易出现打滑圆角的问题，即使长期使用后槽口出现轻微磨损，也可以用锉刀修整后继续使用，降低测试工装的维护成本。在压力测试的工况下，螺纹副的受力状态比较复杂，除了轴向的预紧力，还要承受介质压力带来的轴向分离力，以及压力波动产生的交变载荷，所以在螺纹收尾的位置做了退刀槽过渡，避免螺纹收尾处的应力集中，在反复交变载荷作用下出现断裂的问题。螺母和螺钉的配合间隙控制在0.03mm到0.05mm之间，既保证旋合顺畅，又不会因为间隙过大导致连接偏斜，在测试高压工况下，这个间隙还能容纳少量的密封脂，进一步提升螺纹副的密封性能，避免测试介质顺着螺纹缝隙渗漏。
