ISOPOR盒配套PVC螺纹排水盖结构

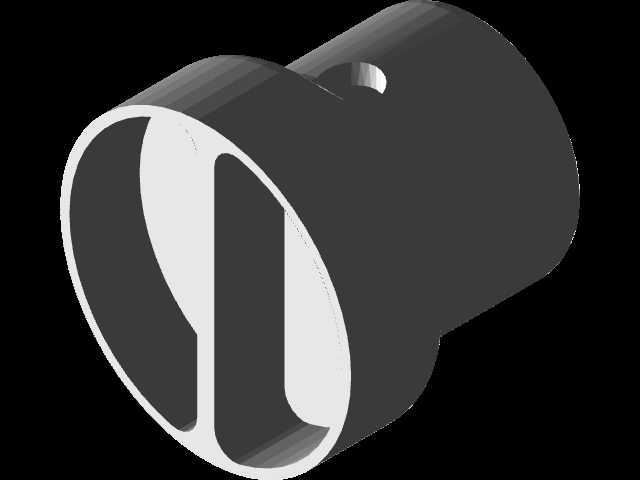

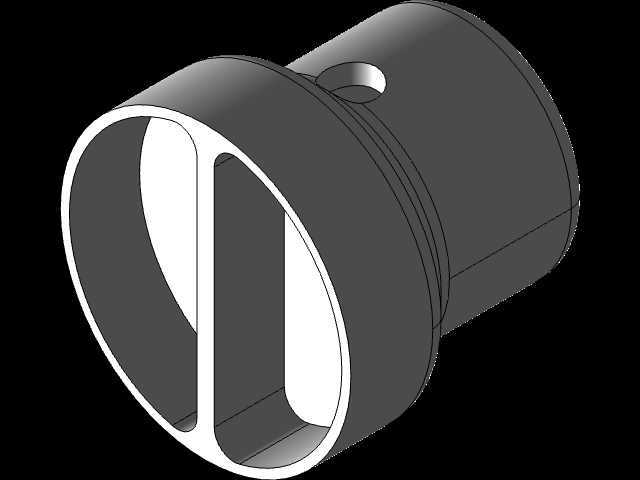

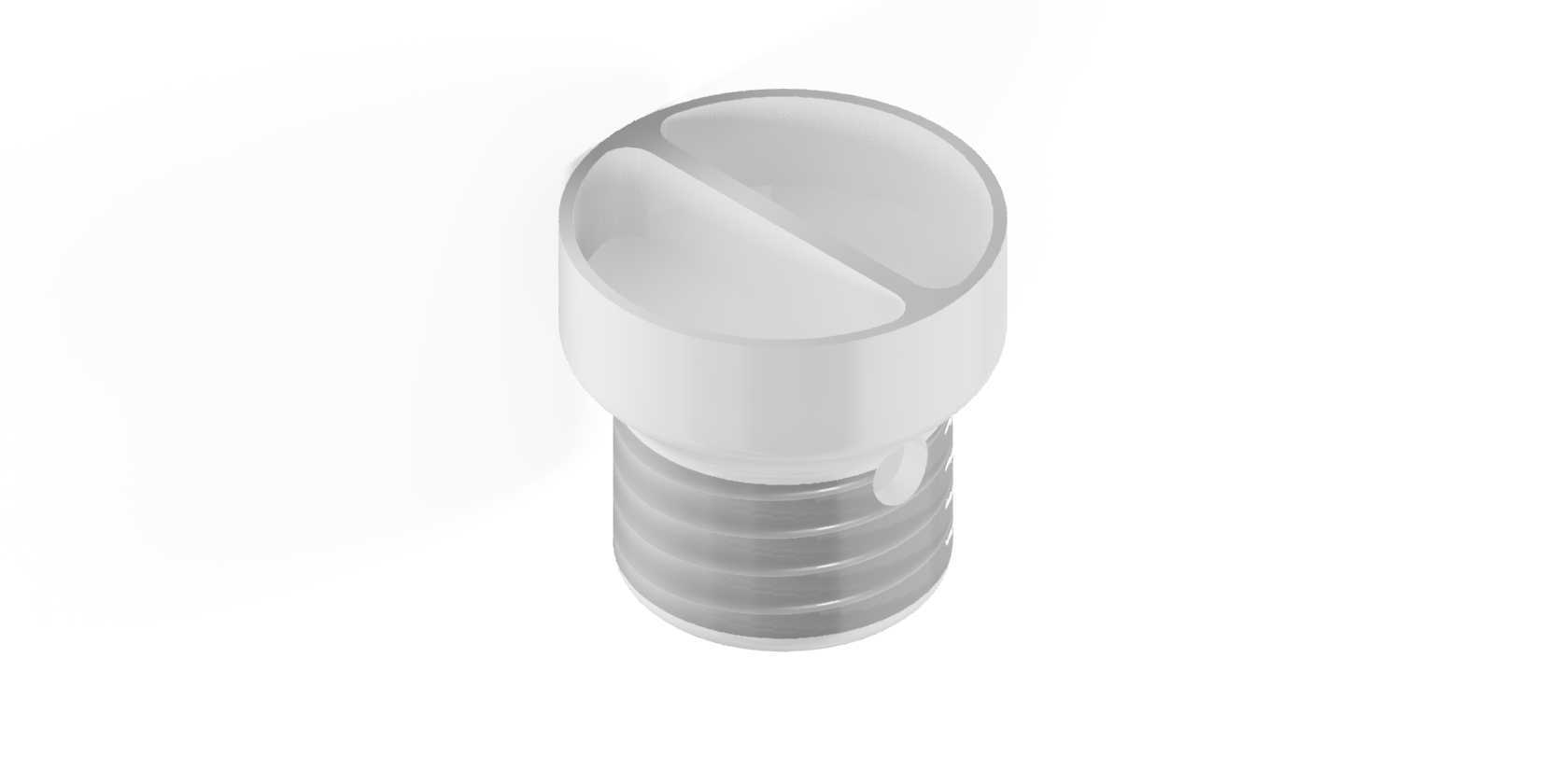

　　这款PVC排水盖主要适配ISOPOR保温盒类容器的排水点位使用，在冷链储运、实验室恒温样本存放、户外设备防护箱体等场景中，承担着箱体内部冷凝水、积存渗漏水的可控排出功能，同时在非排水状态下实现点位密封，避免外界灰尘、虫蚁、溅水进入箱体内部破坏内部存放环境。从结构设计逻辑来看，盖体顶部采用一字开槽的造型，并非随意的外观设计，这个槽位完全匹配通用一字螺丝刀的刃口尺寸，也可适配常用的硬币类硬物手动拧动，无需专用工具即可完成拆装操作，在现场运维、日常清理箱体的场景下，能够大幅降低操作门槛，不需要运维人员随身携带专用工装即可完成排水口的启闭操作。盖体上部的圆柱端做了微倒角处理，这个细节设计是为了在拧入安装位时能够快速对准螺纹口，避免硬拧导致的螺纹错牙、PVC材质崩边问题，毕竟PVC材质的刚性远低于金属构件，错牙装配很容易导致螺纹滑丝，直接造成整个排水点位失效。下部的外螺纹段采用标准管螺纹规格，螺纹牙型做了微小的圆角过渡，既能够保证和箱体上预设的内螺纹安装位紧密咬合，又不会因为牙型过于尖锐在拧入时切削PVC材质本身产生碎屑，这些碎屑如果掉入箱体内部，会污染存放的物料，甚至堵塞排水通道。

　　螺纹段靠近上部盖盘的位置预留了一圈密封槽位，实际装配时可以搭配对应规格的O型橡胶密封圈，当盖体拧到位时，盖盘下端面会压紧密封圈，完全填充盖体和箱体安装面之间的间隙，实现静密封效果，避免排水时出现侧漏，也能防止外部的水汽顺着螺纹缝隙渗入箱体。从安装边界尺寸来看，盖体的总高度控制在适配常规ISOPOR盒壁厚的范围内，拧入后螺纹段不会过多伸入箱体内部，不会占用箱体的有效存放空间，也不会在箱体内部形成凸起的磕碰点，避免取放内部存放物品时被凸起结构刮蹭。

　　盖盘的直径比螺纹段大出约三分之一，这个尺寸差形成的限位台阶，一方面能够在拧入时起到硬限位作用，当盖盘端面贴紧箱体外壁时就代表拧装到位，不需要操作人员额外控制拧入深度，避免新手操作时拧入过深顶裂箱体壁；另一方面更大的盖盘直径也能在手动拧动时提供更大的受力面，即便手上沾有水或者少量油污，也能顺利施力拧动，不会出现打滑的情况。材质选用硬质PVC作为原料，是充分考虑了使用场景的需求：PVC本身耐常见的弱酸弱碱腐蚀，对于储运环节中可能接触到的冷凝水、少量清洁药剂、户外雨水都有不错的耐受性，不会像普通ABS材质那样长期接触潮湿环境出现应力开裂，也不会像金属构件那样在潮湿环境下生锈污染排水口；同时PVC的自重较轻，不会给薄壁的ISOPOR盒增加额外的负重，批量配套时的材料成本也控制在合理区间，适合大规模配套使用。在排水功能的实现上，盖体拧松两到三圈即可在螺纹缝隙处形成排水通道，不需要完全将盖体拧下，这样的设计能够避免排水时盖体完全脱落丢失，尤其是在户外作业、高空设备维护的场景下，小零件脱落很容易造成遗失，导致排水口长期处于无盖状态，失去防护作用；需要完全封闭时，只需要将盖体拧紧到限位台阶贴紧壁面即可，配合密封圈可以实现IP54级别的防护效果，完全满足常规储运箱体、户外设备接线盒、保温存储箱的防护要求。

　　在建模过程中，螺纹段的牙距、牙高都严格遵循通用PVC管件的螺纹标准，不需要单独定制配套的内螺纹接口，直接采用市面上通用的对应规格丝锥即可在箱体壁上加工出匹配的安装位，大幅降低了配套加工的成本，也方便后期运维时替换损坏的盖体，不需要找原厂定制配件，随便在五金门店就能找到适配的替换件。盖体顶部的一字槽深度做了严格控制，槽深过浅会导致螺丝刀受力时容易滑脱，槽深过厚则会削弱盖盘的结构强度，在拧紧力矩过大时容易从槽位处出现开裂，经过反复的结构验证，槽深控制在盖盘厚度的三分之一处，既能够保证足够的受力深度，又不会破坏盖盘的整体结构强度，即便施加正常的拧紧力矩，也不会出现盖盘碎裂的问题。另外盖体所有的棱角位置都做了R0.5左右的圆角处理，没有尖锐的毛边棱角，一方面是注塑生产时能够更好地脱模，减少注塑件的飞边、缺料问题，提升生产良率；另一方面在操作人员手动拧动时，不会被尖锐的棱角划伤手部，提升操作的安全性。
