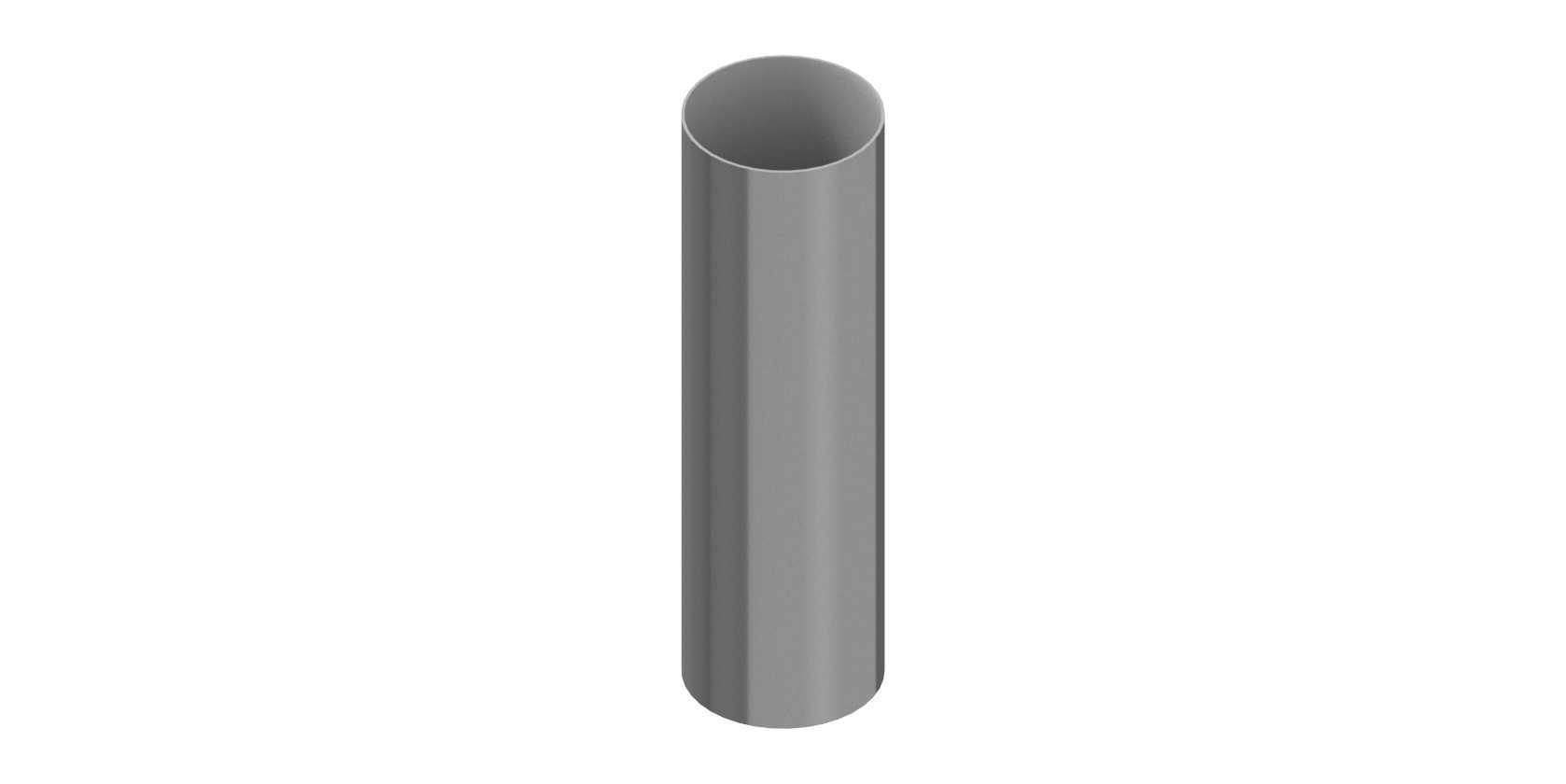

工业设备配套用空心圆柱管状构件

　　在工业设备的装配工作台搭建、生产线辅助构件布设场景中，这类等径空心圆柱管状构件是十分常见的基础结构单元，日常做结构设计时，这类看似简单的管件往往是整套工装框架、物料导向通路、流体输送支路的基础组成部分，很多刚入行的建模人员容易忽略这类基础件的参数校核，实际落地时往往会因为壁厚、端面平面度、同轴度的偏差导致整套装配出现干涉或者密封失效问题。做这类管件的三维建模时，首先要锚定的是安装边界的约束条件：如果是用于工作台的支撑腿配套，需要先匹配工作台底部的安装孔位间距，确认管件的外径能够嵌入安装座的卡槽，同时要核算壁厚对应的承重阈值，常规工业装配工作台单腿承重如果在80kg以内，选用2mm壁厚的金属圆管即可满足静载需求，若需要承载重型工装夹具，壁厚需要提升至3mm以上，同时要在管件端面焊接匹配的法兰盘来分散接触面的压应力，避免长期负载下管件端面出现形变。

　　如果是作为流体或者细小物料的导向通道使用，建模时要重点管控内壁的粗糙度参数对应的建模公差，内壁不能出现建模层面的台阶、折线转折，否则实际加工后会出现物料卡滞、流体阻力过大的问题，同时要确认管件的长度尺寸能够匹配上下游接口的安装间距，预留出1-2mm的装配调整余量，避免现场安装时因为管件尺寸过长无法嵌入接口，或是过短导致密封垫圈压合不到位出现泄漏。从设计思路上来说，这类等径圆管不需要做额外的异形结构加工，优先选用标准规格的无缝管材做裁切加工即可，建模时不需要额外绘制管材的轧制纹理，只需要明确标注外径、内径、有效长度三个核心尺寸，同时在两端面标注倒角要求，去除裁切产生的毛刺，避免安装时划伤操作人员或是损坏配套的密封元件。

　　很多设计人员在做这类管件建模时，容易忽略管件的直线度公差要求，实际长度超过500mm的圆管，如果直线度偏差超过0.5mm/m，作为支撑件使用时会导致工作台台面出现倾斜，作为导向件使用时会出现物料通行不畅的问题，因此在建模的工程图输出环节，需要明确标注直线度的形位公差要求，同时注明管材的材质选型，常规工况下选用普通Q235碳素结构钢即可满足强度需求，若涉及腐蚀工况则需要选用304不锈钢材质，若有轻量化需求则可以选用6061铝合金材质，不同材质的管件对应的焊接、连接工艺也有区别，建模时要同步考虑配套的连接紧固件选型，比如选用铝合金管件时，不能采用普通焊接工艺，要优先选用卡套式连接或者氩弧焊接，避免焊接部位出现强度不足的问题。在装配工作台的实际应用中，这类圆管除了作为支撑腿使用，还可以作为工作台侧面的工具挂架横杆、物料滑槽的侧边护栏、气动管路的布设通道，不同用途下的尺寸选型逻辑也有区别：作为挂架横杆使用时，外径优先选用25mm的标准规格，匹配常规的工具挂钩卡扣尺寸；作为护栏使用时，外径不小于32mm，高度距离工作台台面100mm以上，避免放置在台面上的小型零件滚落；作为气动管路通道使用时，内径要大于穿入的气管接头最大外径，预留至少3mm的穿线间隙，方便后期气管的更换与维护。

　　做这类基础构件的三维建模时，不需要做过多的装饰性特征，核心是保证尺寸参数的准确性，以及和周边配套构件的装配兼容性，很多时候整套设备的装配问题，往往出在这类看似简单的基础件上，比如管件长度偏差1mm，就会导致整套框架的拼接缝隙过大，或是安装孔位对不齐，因此在建模完成后，要做整体的装配干涉检查，确认管件和相邻的连接件、安装面之间没有干涉，同时预留出足够的操作空间，方便现场安装人员使用扳手等工具完成紧固件的锁紧操作。另外需要注意的是，这类管状构件如果是用于外露的设备部位，建模时要考虑外表面的处理工艺对应的尺寸余量，比如做喷塑处理的话，表面会增加0.1-0.2mm的涂层厚度，配合部位的尺寸要提前扣除涂层余量，避免安装时出现配合过紧的问题；如果是做镜面抛光处理，要在建模时避免出现尖锐的棱角，防止抛光加工时出现边角打磨过度的问题。
