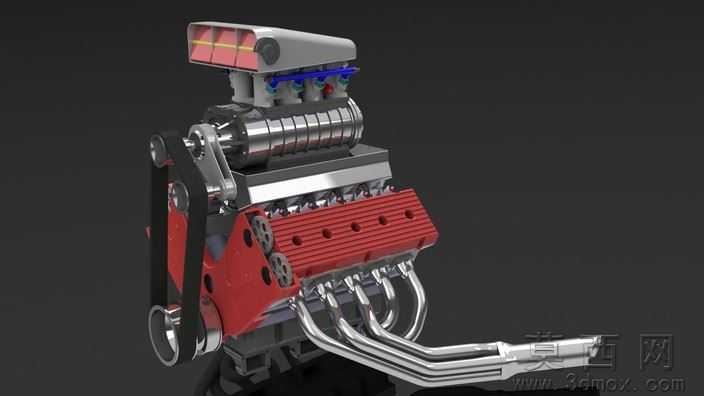

V12汽车发动机引擎SolidWorks三维模型

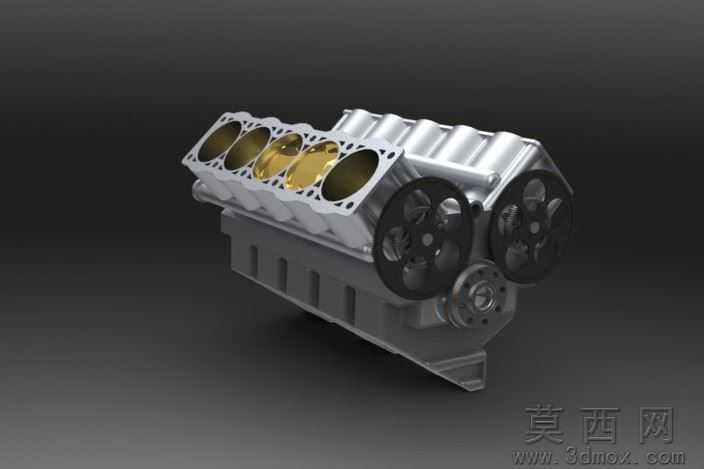

本模型为直列V12布局汽车发动机引擎的高精度三维建模成果，建模阶段以真实量产V12发动机的结构参数为参考基准，首先完成核心动力组件的参数化绘制：先搭建曲轴的全参数化模型，按照12缸点火间隔角设定曲柄销的相位角度，匹配对应主轴颈、连杆轴颈的直径与长度参数，保证曲轴动平衡设计符合内燃机设计规范；随后完成连杆、活塞组件的建模，活塞环槽、活塞销孔的尺寸严格匹配内燃机密封与传动要求，连杆大小头的孔径、中心距参数完全适配曲轴与活塞的装配关系。接下来完成外围固定与传动组件建模：曲轴箱采用分体式结构设计，区分上曲轴箱与下曲轴箱的安装定位结构，预留主轴承盖、螺栓孔的装配位置；油底壳修改为干式油底壳结构，专门预留机油泵的安装接口，适配高性能发动机的润滑需求；正时传动系统的双凸轮轴、正时带轮、张紧轮结构完整还原，带轮的齿形参数、中心距完全匹配正时传动的传动比要求，保证配气机构的传动精度。

渲染材质阶段针对不同部件做了差异化材质设置：缸体、曲轴箱、油底壳采用铸铝磨砂金属材质，还原铝合金发动机壳体的哑光金属质感；活塞表面采用仿氮化钛涂层的亮金色金属材质，模拟高性能发动机活塞的陶瓷涂层视觉效果；正时带轮采用黑色工程塑料搭配金属嵌件的材质，曲轴输出端、螺栓等标准件采用抛光不锈钢材质，不同材质的粗糙度、反射率参数经过反复调试，渲染效果真实还原实体发动机的视觉质感。

结构原理上完整还原四冲程V12发动机的核心工作逻辑：12个气缸呈V型对称排布，曲轴旋转时通过连杆带动活塞完成进气、压缩、做功、排气的四冲程循环，双凸轮轴结构分别控制两侧气缸的进排气门开闭，正时传动系统保证凸轮轴与曲轴的传动比为2:1，精准匹配配气相位，干式油底壳结构可避免车辆激烈驾驶时机油液面波动导致的润滑失效问题，整体结构完全符合高性能车用发动机的设计逻辑。

软件兼容方面，模型原生基于SolidWorks2010版本搭建，所有特征参数保留完整，可直接在SolidWorks2010及以上版本中打开编辑、修改参数；同时导出了STEP、IGES通用中间格式文件，可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，无需格式转换即可直接装配调用；另外提供STL多边形网格格式文件，可直接导入切片软件用于3D打印验证，也可导入渲染软件做进一步的视觉效果制作。

研发教学应用层面，该模型可作为车辆工程专业内燃机原理课程的可视化教学教具，帮助学生直观理解V12发动机的内部结构、装配关系与工作原理，降低理论学习的理解门槛；也可作为汽车改装、动力系统研发项目的基础参考模型，研发人员可在该模型基础上修改缸径、行程、压缩比等核心参数，快速完成定制化发动机方案的迭代设计；同时该模型也可用于汽车科普内容制作、虚拟仿真场景搭建，为汽车文化传播、虚拟驾驶场景开发提供高精度的数字资产支撑。
