罗尔斯罗伊斯涡扇喷气发动机三维模型

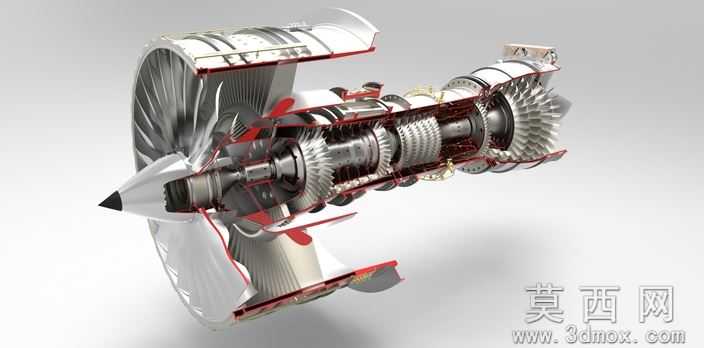

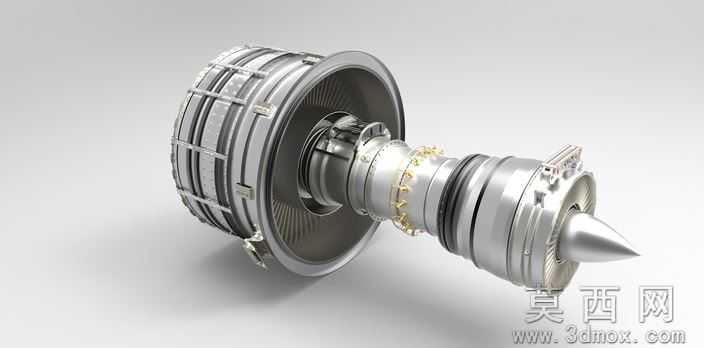

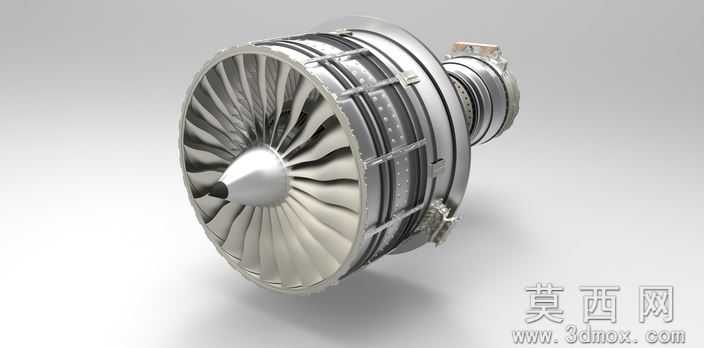

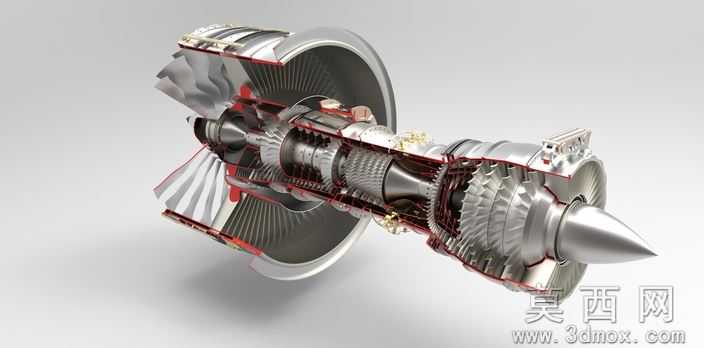

本模型为基于罗尔斯·罗伊斯民用大涵道比涡扇喷气发动机结构还原的高精度三维模型，建模阶段以真实航发结构参数为参考，按照1:1比例还原整机装配逻辑，首先完成进气道整流罩、大直径风扇叶片的曲面建模，通过曲面放样、阵列特征完成30余片宽弦风扇叶片的等距排布，保证叶片翼型的气动曲面精度；随后依次完成低压压气机、高压压气机各级轮盘与叶片的层级装配，还原压气机段逐级增压的流道结构，再完成环形燃烧室、高压涡轮、低压涡轮的热端部件建模，精准还原涡轮叶片的气冷孔结构与导向器的导叶角度，最后完成尾喷管、外涵道机匣、附件传动齿轮箱的结构搭建，所有部件均按照真实航发的同轴度要求完成装配约束，可实现整机结构的爆炸视图展示。参数设计层面，模型严格遵循真实涡扇发动机的涵道比、压比、级数参数，风扇段与压气机段的直径比例、各级叶片的弦长与安装角均符合罗尔斯·罗伊斯遄达系列发动机的设计规范，各转动部件与静子部件之间预留了符合工程要求的装配间隙，机匣段的安装边、螺栓孔、引气接口等细节特征均完整还原，可直接用于结构尺寸的测量与参考。渲染材质层面，模型针对不同部件匹配了对应材质属性，风扇叶片与压气机叶片采用钛合金哑光金属材质，涡轮叶片添加了高温合金的热障涂层质感，机匣段采用高温合金与复合材料的分层材质表现，燃烧室与热端部件添加了高温灼烧后的渐变色彩细节，传动齿轮与轴承部件添加了镀铬亮面金属质感，整体渲染效果可清晰区分不同功能段的部件材质，半剖视角下可直观展示内部流道与转子结构。结构原理层面，模型采用半剖展示结构，可清晰呈现大涵道比涡扇发动机的气流路径：外涵道气流经风扇加速后直接排出产生主要推力，内涵道气流经低压压气机、高压压气机逐级增压后进入燃烧室与燃油混合燃烧，高温高压燃气驱动高压涡轮、低压涡轮转动，分别带动高压压气机与风扇转动，最后经尾喷管加速排出产生附加推力，完整还原了涡扇发动机“分路排气、涡轮带转”的核心工作原理，附件齿轮箱、燃油喷嘴、轴承支撑结构等辅助部件也完整呈现，可清晰展示航发的支撑与传动逻辑。软件兼容层面，模型提供STEP/IGES通用三维格式，可兼容SolidWorks、UG、Creo、Pro/E、CATIA等绝大多数主流三维CAD软件，无需额外插件即可打开编辑，同时提供渲染效果图文件，可直接用于演示与汇报，Parasolid内核版本可直接导入各类仿真软件开展结构强度、气动仿真的前处理工作，模型无破面、无缺失特征，装配树层级清晰，可直接进行零部件的单独编辑与修改。研发教学应用层面，本模型可作为航空航天类院校航空发动机原理课程的直观教学教具，帮助学生理解涡扇发动机的内部结构与工作原理，也可作为航空发动机研发企业的概念设计参考模型，用于新型航发的总体方案论证与结构布局验证，同时可用于航空科普展品的开发、航空类文创产品的设计参考，也可供机械设计从业者学习复杂旋转机械的装配设计、曲面建模方法，掌握高精度工业产品的建模逻辑与规范。
