庞巴迪里尔35公务客机内部结构三维数模

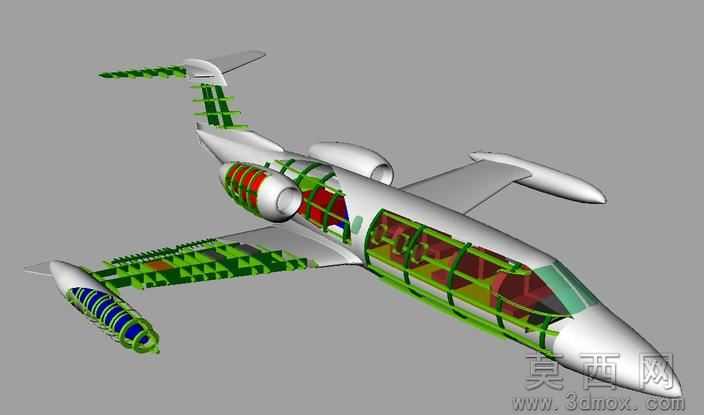

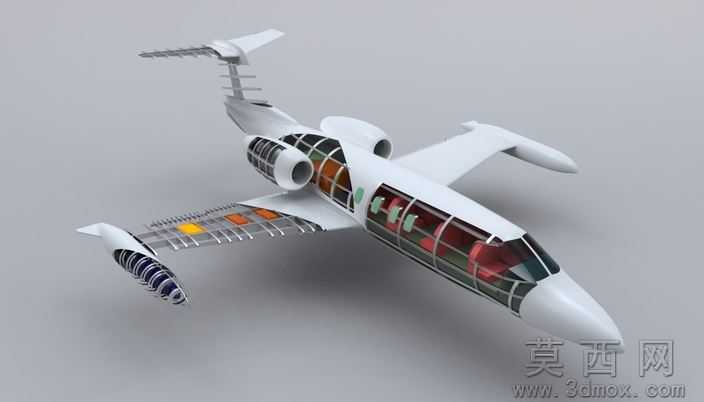

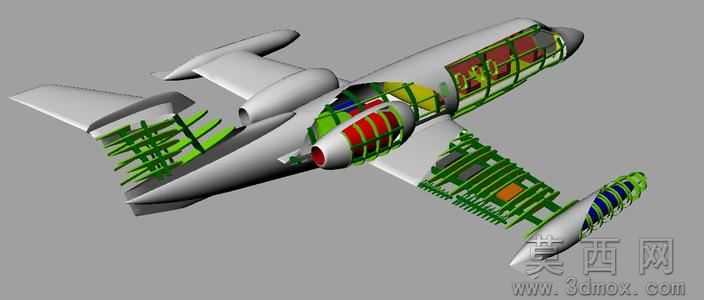

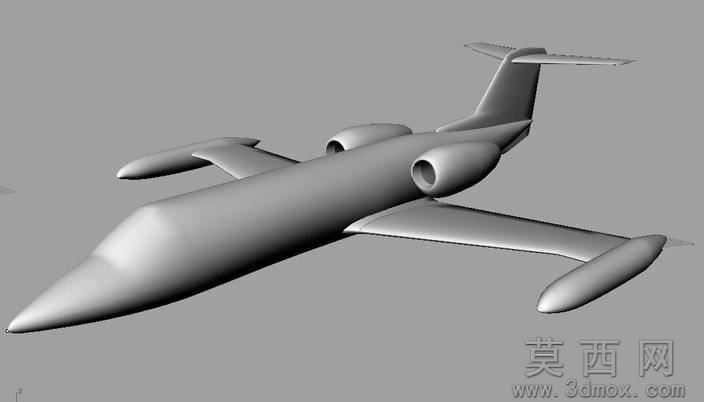

本模型为庞巴迪里尔35公务客机的全结构三维数模，采用犀牛（Rhino）软件完成全流程建模，建模过程依托网络曲面构建技法，先勾勒整机气动外形轮廓线，依次搭建机头流线曲面、主机翼翼型曲面、尾翼安定面曲面、尾吊发动机短舱曲面，再通过曲面修剪、衔接、匹配完成外蒙皮的顺滑闭合，保证整机气动外形符合真实机型的轮廓比例。参数设计阶段严格参考里尔35客机的真实尺寸比例，还原机身长度、翼展、垂尾高度、发动机短舱尺寸等核心参数，同时对内部结构做分层建模：机身内部的绿色框架为桁条与隔框组成的机身承力结构，机翼内部的绿色格构为翼梁与翼肋组成的机翼承力骨架，发动机短舱内还原了红色标注的发动机舱段结构，翼尖副油箱也做了剖视展示，内部蓝色结构为油箱的承力与分隔构件，清晰呈现小型公务机的传力路径与内部布局。渲染材质方面，外蒙皮采用亮白色金属航空漆材质，搭配高反光属性模拟真实客机的漆面质感，内部承力骨架采用绿色航空铝合金材质，发动机舱段采用红色耐高温合金材质，油箱内部结构采用蓝色防腐涂层材质，舷窗采用半透明淡绿色航空玻璃材质，通过不同材质的区分清晰展示整机的内外结构层次，剖视视角可以直观观察到客舱段的内部空间布局。结构原理上，模型还原了里尔35经典的尾吊双发、T型尾翼、翼尖副油箱的布局特征，尾吊发动机布局可以降低机舱噪音、避免机翼气流对发动机进气的干扰，翼尖副油箱可以拓展航程，机身隔框与桁条组成的半硬壳结构承担飞行中的气动载荷与增压载荷，机翼的梁肋结构承担升力并将载荷传递到机身承力框，完整复现该机型的结构设计逻辑。软件兼容层面，模型输出包含Rhino原生格式，同时提供STEP、IGES、STL等通用三维格式，可直接导入SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件进行编辑、修改，也可导入3D打印切片软件直接制作实体缩比模型，无需额外修复破面即可完成格式转换。研发教学应用层面，该模型既可以作为航空航天类专业的教学演示教具，帮助学生理解小型公务机的结构组成、气动布局与传力逻辑，也可以作为航空科普展品的设计源文件，还能为通航飞行器的研发设计提供布局参考，同时配套的建模过程演示视频可以帮助Rhino学习者掌握网络曲面构建复杂工业产品外形的核心技法，适合三维建模进阶练习、航空类课程设计、飞行器方案展示等多个场景使用。
