潜射回收式鸬鹚无人机概念结构设计

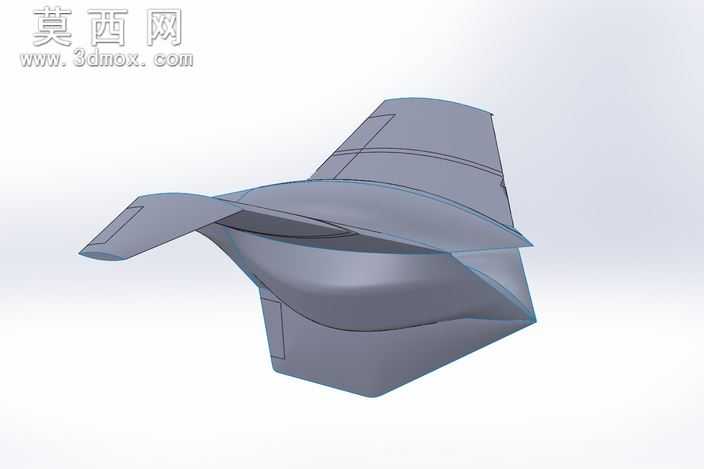

本作品为潜射发射与回收功能的无人机概念三维建模，整体采用类乘波体融合翼身的一体化构型，建模阶段优先围绕潜艇水下发射的工况约束展开外形推导，首先以NURBS曲面搭建主体轮廓，将机身与折叠翼做平滑过渡处理，避免尖锐棱角带来的水下航行阻力激增问题。建模过程中对机身下部做了收腰式流体优化，曲面曲率连续过渡至尾部收缩段，匹配水下发射时的流体动压分布，同时将机翼设计为可折叠收纳的结构形式，折叠缝处做了密封贴合的曲面预留，满足潜艇发射筒内的收纳尺寸要求。材质渲染阶段采用哑光低可视度灰调材质，模拟隐身无人机的吸波涂层质感，曲面边缘做了细微的倒角处理，避免渲染时出现生硬的棱角反光，同时在机身表面预留了传感器窗口、动力舱段的结构分区线，通过浅浮雕式的刻线强化结构层次感。设计思路上围绕潜艇搭载的特殊场景，取消了传统无人机的外露起落架结构，将回收对接结构整合至机身背部区域，机身下部的曲面造型同时适配水下航行、出水升空两种工况的流体与气动需求，建模时反复调整曲面的厚薄过渡，保证机身结构强度的同时尽可能压缩整体收纳体积。整体模型虽为概念阶段的粗模版本，但完整覆盖了潜射无人机从收纳、发射到回收的核心结构特征，曲面建模逻辑兼顾了水动与气动的双重性能要求，折叠翼的转动结构预留了足够的运动间隙，机身各段的分块设计也为后续细化内部动力、控制模块的建模提供了清晰的结构基准，渲染阶段通过柔和的环境光突出曲面的流畅过渡，直观呈现出该款潜射无人机的隐身化外形设计特点。
