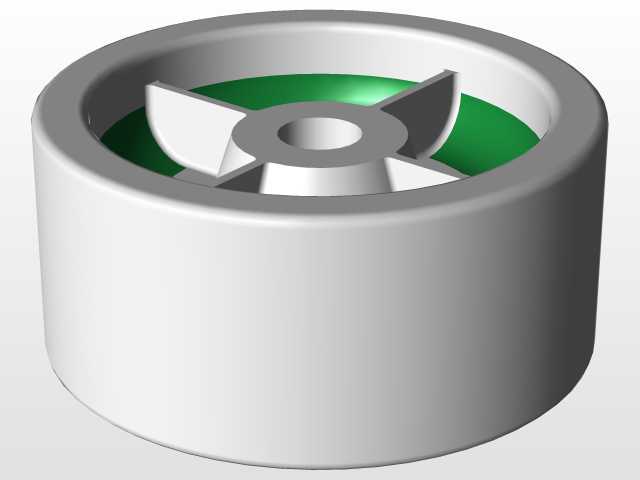

在流体输送管网的压力调控环节,这类带内置导流结构的圆柱式减压元件,是保障下游管路压力稳定的核心部件,常应用在民用供水、工业气动回路、小型液压系统的支路减压工位,替代传统多孔式节流结构,解决常规减压阀出口压力波动大、流道易冲蚀的问题。从结构设计逻辑来看,整体采用直筒式圆柱外壳,外壳内壁做了高精度的同轴度公差控制,保证装入阀腔后能和阀座内壁形成均匀的密封配合面,避免出现偏磨导致的内泄漏。内部的十字形导流叶片并非简单的支撑结构,叶片的迎流面做了圆弧过渡修型,能让高压流体进入阀芯内腔后,顺着叶片曲面完成旋流减速,把流体的动压通过旋流损耗转化为静压损耗,避免高压流体直接冲击阀座密封面,延长密封件的使用寿命。
叶片中心的通孔是定位安装孔,和阀杆的配合间隙控制在0.02mm到0.05mm之间,既保证阀杆带动阀芯动作时无卡滞,又能避免间隙过大导致的流体串腔。内腔底部的绿色环形区域是密封嵌槽的安装位,设计时特意把嵌槽深度控制在密封件截面直径的75%,保证密封件装入后有足够的压缩量,同时不会因为压缩过量出现永久变形。从安装边界来看,这类阀芯的外径尺寸和常规通径的减压阀阀腔完全适配,不需要对原有阀座做额外改造就能直接替换安装,轴向尺寸也匹配原有阀盖的压紧行程,更换时只需要拆开阀盖取出旧阀芯,装入新阀芯后重新压紧阀盖即可完成维护,大幅降低现场运维的工时成本。
在实际工况运行中,流体从阀芯的上端入口进入后,首先接触到十字导流叶片的迎流面,顺着叶片的曲面导向形成稳定的旋流,在旋流过程中流体的流速逐步降低,压力也随之衰减到设定的出口压力值,再从叶片之间的四个流道流出进入下游管路,相比传统的轴向节流孔结构,这种带旋流导流的结构能让流体的压力衰减过程更平缓,不会出现局部流速过高导致的气蚀问题,尤其是在压缩空气或者洁净水的输送场景下,能有效降低管路的振动和噪音。设计时还特意把叶片和外壳做成一体化结构,避免了装配式叶片存在的焊缝冲蚀、连接松动的隐患,整体结构的强度更高,能承受1.6MPa的入口压差,在常规的工业低压流体回路中完全满足使用要求。
外壳的外圆柱面做了精磨处理,表面粗糙度控制在Ra0.8以下,和阀腔内壁的配合面之间不需要额外加装导向环就能实现顺畅的轴向滑动,减少了动作过程中的摩擦阻力,让压力调控的响应速度更快,当下游压力出现波动时,阀芯能快速做出位移调整,稳定出口压力。叶片的厚度经过反复的流场仿真验证,在保证结构强度能承受流体冲击的前提下,尽可能减小叶片的厚度,降低流道的通流阻力,避免出现节流过度导致的流量不足问题,四个流道的通流面积总和比同通径的常规减压阀节流面积大15%左右,在相同压损的情况下能通过更大的流量,适配更大功率的下游用气用水设备。在结构细节上,叶片的边缘都做了R0.5的圆角处理,避免锐角位置出现应力集中,同时也能减少流体经过锐角时产生的涡流噪音,让整个减压阀的运行噪音控制在55分贝以下,满足民用建筑供水、实验室气动回路这类对噪音有要求的应用场景。阀芯的下端面和阀座密封面接触的位置做了15度的倒角导向,在阀芯复位关闭时能顺利导入密封位,不会出现卡滞导致的密封失效,倒角面的平面度控制在0.01mm以内,保证和密封件接触时形成完整的密封环线,切断流体通路时无泄漏。
